ポジションLED自作レシピ
5050チップLEDを5個!
横にも光を飛ばすポジションバルブを自作する（後編）

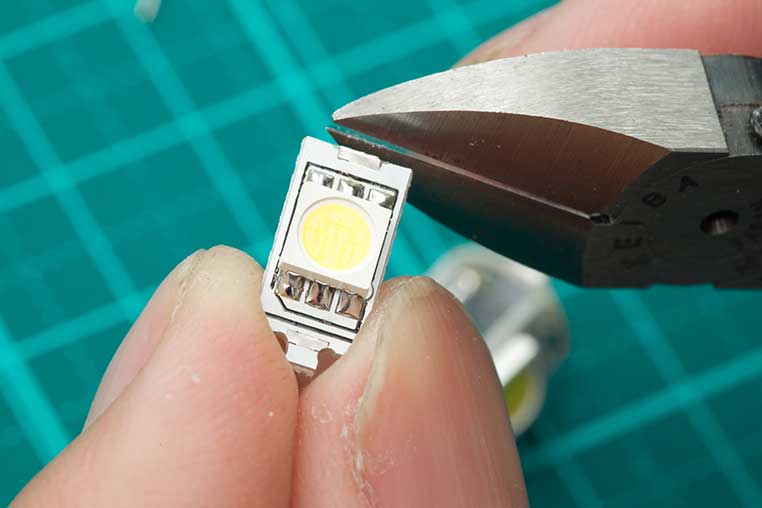

残りの側面板を少しカット
残る2枚の側面のうち「マーキングの切りかきと反対側のツメ」をニッパー等で切り落としてしまいます。これは天板側にツメを差し込むぶんの穴がないためです。

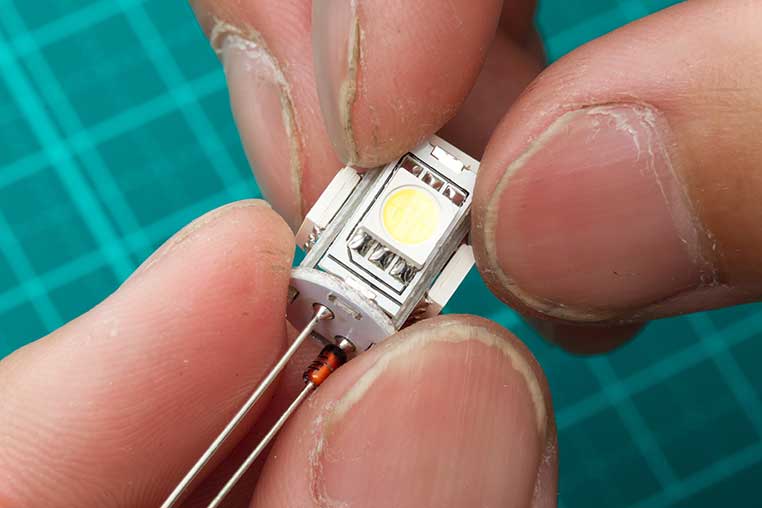

側面板をはめこむ
側面板の下側にくるツメは残してあるので、このツメを底面の穴にはめこみ、そのまま押し込むようにしてセットします。

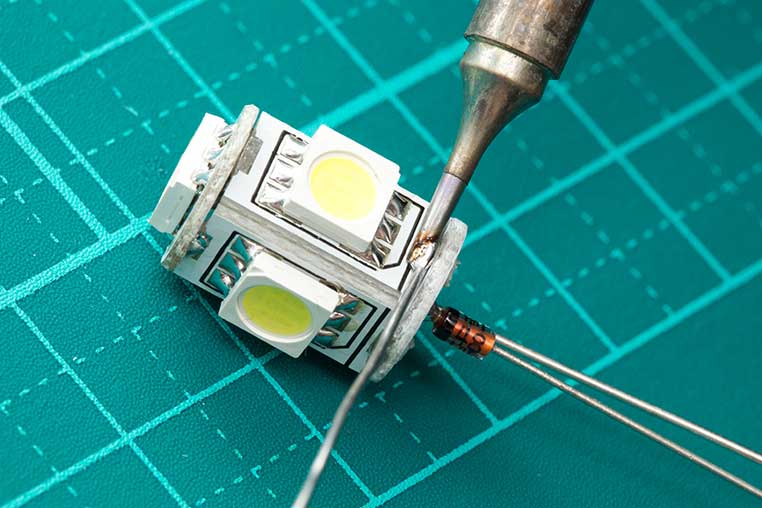

側面板のハンダ付け
底面にツメを差し込んだポイントを狙ってハンダ付けします。板の固定だけでなく回路をつなぐ意味もあるので必須です。

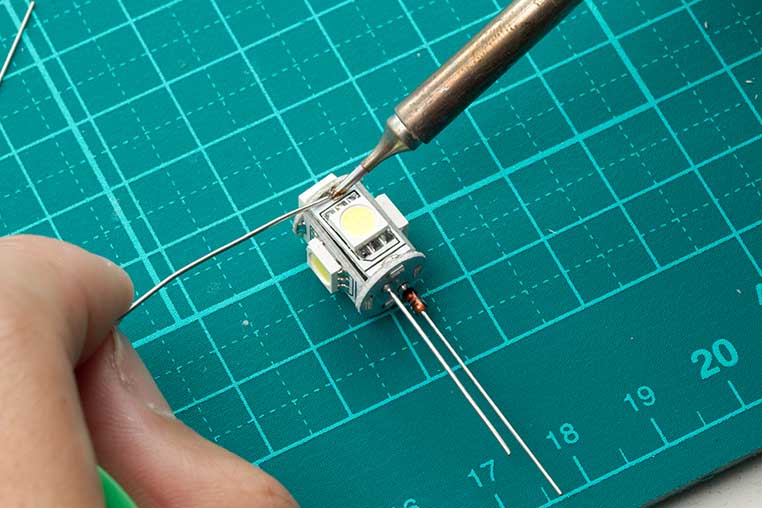

天面側はツメを落としてしまってねじこんでいるだけなので、ここもしっかりとハンダ付けしてつなげます。
これで立体的な基板が組み上がったわ〜。あとちょっとで完成ね。
