ポジションLED自作レシピ


5050チップLEDを5個!
横にも光を飛ばすポジションバルブを自作する(後編)

ダイオードの足を絶縁

hirakawa-i-01ダイオードの足はプラス線、先に付けた抵抗の足はマイナス線代わりなので、両者が接触したらショートしてしまいます。そのためダイオードの足は絶縁しておきます。

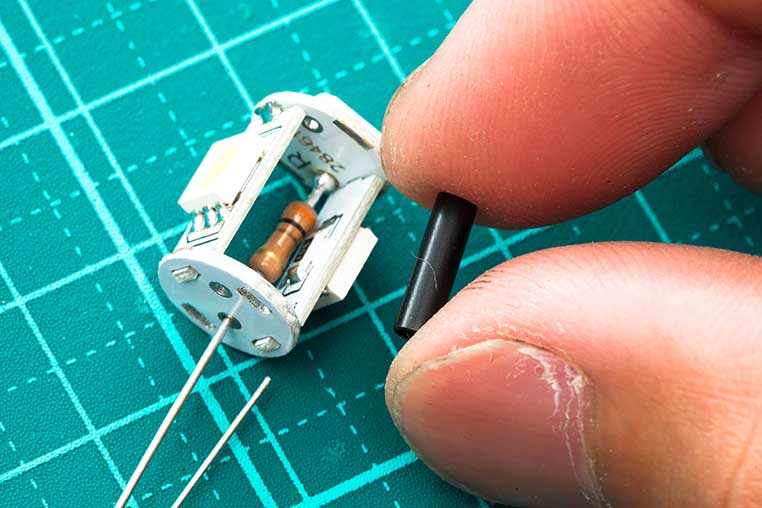

ココで細い収縮チューブ(↑)を切り出し。バルブ内を貫通する足を覆える長さで用意しましょう。

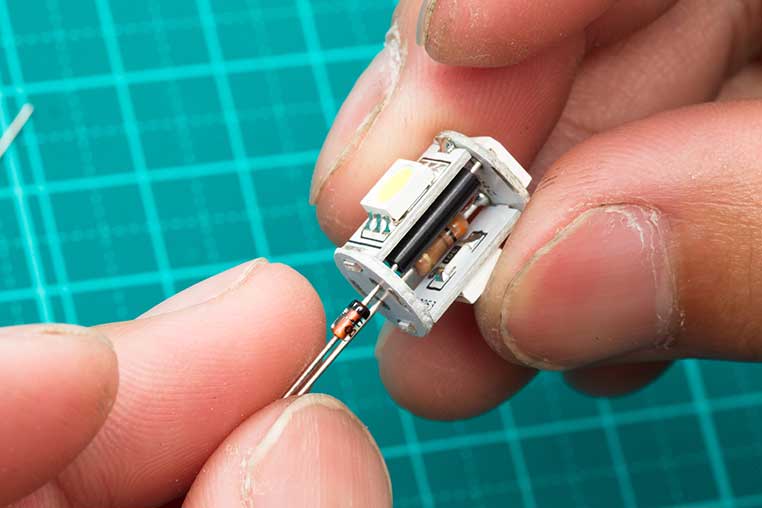

hirakawa-i-04ダイオードの足を底面側から貫通させてそのまま天井裏の穴に差し込みます。その途中で収縮チューブを通します。

ダイオードの足をハンダ付け

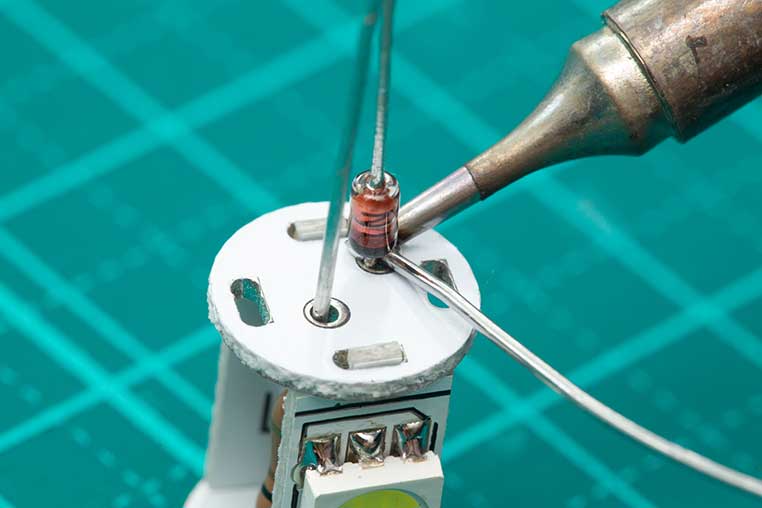

hirakawa-i-01ダイオードの足は底面を貫通させるだけでなく、写真のこのポイントをしっかりハンダ付けしておきます。

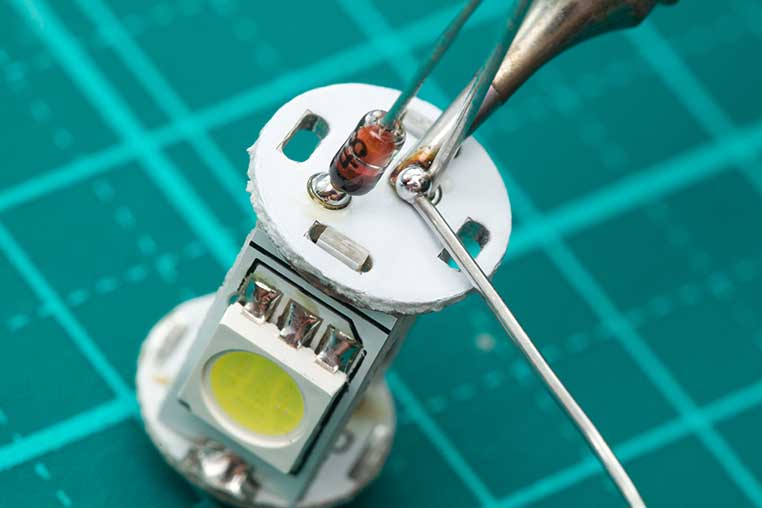

hirakawa-i-03天井側の穴に差し込んだポイントもハンダ付けしておきます。ハンダ付けまでして初めて電気的につながります。

抵抗の足もハンダ付け

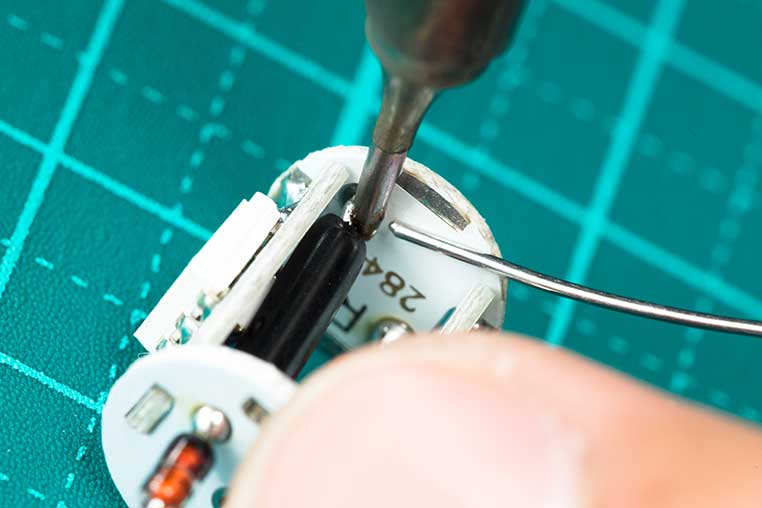

hirakawa-i-06先に付けてある抵抗の足と底板の穴も、ハンダ付けしておきます。
