基礎知識まとめ

電源取り出し方法

ヒューズ電源の種類と選び方

ヒューズ電源とは、車のヒューズボックスから電源を取り出すためのアイテム。超定番のエーモン製はカー用品店でも普通に買えるが、ヒューズ形状やアンペアの違いでたくさん種類があるので、入れ替える純正ヒューズのスペックを事前に確認しておく必要がある。

たくさんあっても
正解はひとつなんです

アドバイザー:エーモン・ジュニア研究員

選び方

こんなにあったら選べない!と思うかも知れませんが、純正ヒューズに合わせて選ぶので実はカンタン。

ヒューズ形状の違いについて

ヒューズ形状は主に3種類あって、「低背」(ていはい)、「平型」(ひらがた)、「ミニ平型」があります。純正ヒューズを外せば見た目で分かります。最近のクルマはほとんどが「低背」か「ミニ平型」ですね。どんどん小型化の傾向ですので。

アンペアの種類について

同じ「低背」を選んだとしても、写真のように「アンペア数の違い」で種類が分かれます。これは「差し替えようとしている純正ヒューズと同じ数字」を選びます。

ちなみにエーモンのヒューズ電源は、ヒューズと同様にアンペア数の違いで色分けされています。例えば写真の赤は10アンペア(5アンペア取り出し)で…

青は15アンペア(5アンペア取り出し)なんです。これはヒューズと同じ色分けなんですよ。形が違っても色分けルールは同じ。

>>>使用可能電力について

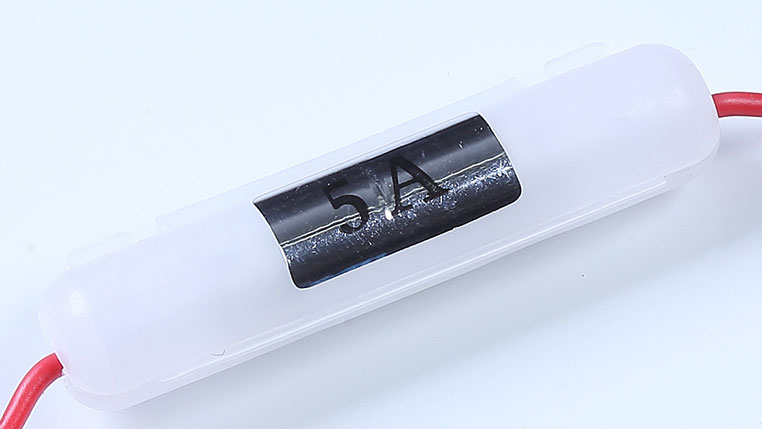

ヒューズ電源に付いている管ヒューズのアンペア数は「取り出し可能電力」。

morita-i-01

「取り出し可能電力」と「ヒューズ自体のアンペア数」とは別モノである点に注意しましょう。
