車のヒューズが切れた！ 正しい交換方法は？

• 1
• 2
• 3

ヒューズが切れたら、どうすればいいか。車のヒューズが飛んでしまった時の、正しいヒューズ交換方法を知っておこう。まずはヒューズボックスの場所。「どこにあるのかわからない！」という人は、この機会に確認しておくことをオススメする。

•

  よく「ヒューズが切れた・飛んだ」などと表現しますが、実際それが起こった時に、どうすればいいのかをご存じでしょうか？

  ●レポーター：イルミちゃん

•

  この連載では、車のヒューズ交換のきほんについて解説していきます。

  ●アドバイザー：エーモン 中塚研究員

•

  ヒューズが飛ぶといっても、いろいろなケースがありますよね。

•

  一般的なところで、シガーソケットのヒューズを例に考えてみましょう。


•

  シガーソケットの電源ラインには、10アンペア位のヒューズが入っている車が多いです。

•

  つまり、10アンペア以上流れたら切れる。

•

  ハイ。シガーソケットの口を増やして、たくさん電装品をつないでいた、というケースはよくあります。

•

  それで、合計が10アンペアを超えてしまったんだ。

✔ ひとくちメモ

複数の電装品をつないでいなくても、電装品自体の故障によって過度の電流が流れ、ヒューズが飛ぶこともあり得る。
•

  ただ、注意したいのは、この段階ではまだ、どこのヒューズが飛んだのか分からないってことです。

•

  どこのヒューズって、シガーソケットのヒューズが飛んだのでは？

•

  いや。シガーソケットにつないでいた電装品が動かなくなったからといって、車両側のヒューズが飛んだとは限りません。

•

  どういうことですか？

•

  シガーソケット（車両側）ではなくて、シガープラグ（電装品側）にもヒューズが入っているのが普通だからです。

こっちのヒューズかも！


•

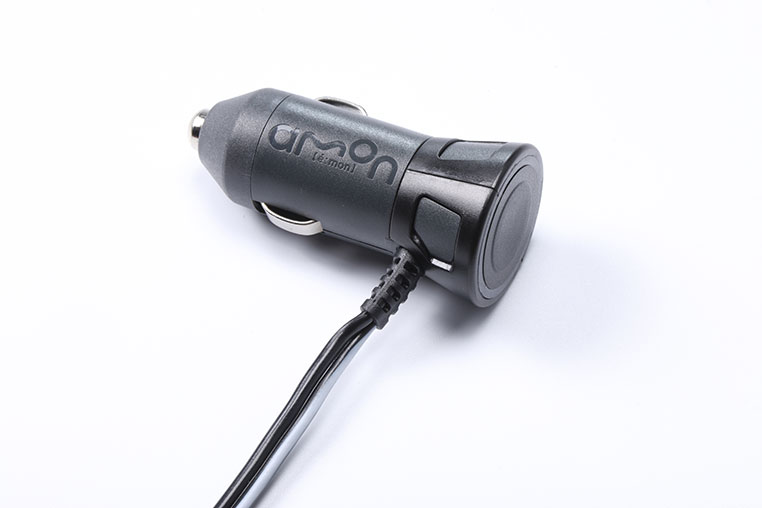

  例えばエーモンの「プラグ」にも、中に細い管状のヒューズ（※ガラス管ヒューズ）が入っています（↓）



パカ！

•

  これ、何のために入っているんだろう？

•

  車両側のヒューズ（純正ヒューズ）を飛ばさないために、プラグ側のヒューズのほうのアンペア数を低く設定して、「先に飛ぶ」ようになっているんです。

•

  へぇ〜。
  2重の防衛ラインなんですね。

•

  シガープラグで電源を取る電装品なら、だいたいヒューズが入っているものなんですよ。

ドライブレコーダーなども同様


•

  つまり……車両側のヒューズは、飛んでいないかも知れない!?

•

  そうですね。理屈の上では、おおもとの車両側のヒューズより、プラグ側のヒューズが先に飛んだ可能性が高い。

•

  なるほど。

•

  ただし、飛ぶときの状況もいろいろで、ヒューズの品質の問題等もある。いきなり、車両側のヒューズを飛ばすケースもあります。

•

  ムム。
  どっちで飛んだのか、分からない？

•

  カンタンな判断方法は、他の電装品のプラグをシガーソケットに差してみることです（↓）

他のプラグを試してみる


•

  それで動いたら、車両側のヒューズは飛んでいない！

•

  もし代わりの電装品がなければ、手元のプラグ内のヒューズを目視で確認してみればいいのです。

•

  では、実際にエーモン製プラグのヒューズ確認方法を紹介します。

先端を手回しで開ける



中のヒューズを抜く


•

  Σ(￣口￣*)！
  ヒューズって、すぐ取れるんですね。拍子抜け。

•

  管ヒューズが切れていたら、内部のフィラメント（糸のような金属）が切れているので分かります。

通常のヒューズ



切れたヒューズ


•

  このヒューズが切れていなかった場合は……

•

  車両側のヒューズが切れた可能性がありますね。

•

  車のヒューズを飛ばしたかも？ と思ったら、まずはヒューズボックスを確認しましょう。

•

  ヒューズボックスは、どこにあるんですか？

•

  ヒューズボックスの位置は車種によって違いますが、定番の場所があります。室内のヒューズボックスだと、助手席側グローブボックス裏や、運転席側の足元付近、あるいはAピラー根元あたり（↓）

助手席グローブボックス裏



グローブボックスを外してみる。

運転席足元のフタを開ける



フタらしきものを開けてみる。

運転席足元のピラー根元



車から降りて、運転席足元に顔を入れて見上げる。

•

  いずれも、あまり内装をバラさなくてもアクセスできる場所にあります。ヒューズ交換は、一般メンテナンスに含まれる作業ですので。

•

  車の説明書にも、書いてあるんですよね〜。

•

  ヒューズボックスには、たくさんのヒューズが並んでいますよ。

•

  あのー。

•

  どうしましたか？

•

  例えばシガーソケットのヒューズを飛ばしたかも!? と心当たりはあったとしても、どれがシガーソケットのヒューズなのか、分からないんですけど？

•

  それも説明書に書いてあることが多いんですが、説明書に書いていない車の場合は、ヒューズボックスのフタなどで確認します。

•

  ヒューズを抜くときは、ラジオペンチなどの先の細い工具を使います。



先端が細いラジオペンチ。電装をいじる人は、ほとんど必須の工具。

•

  掴んで引っ張るだけで、抜けます（↓）


•

  ちなみに……ここ（↑）は普通のペンチでは、太すぎますねー。

•

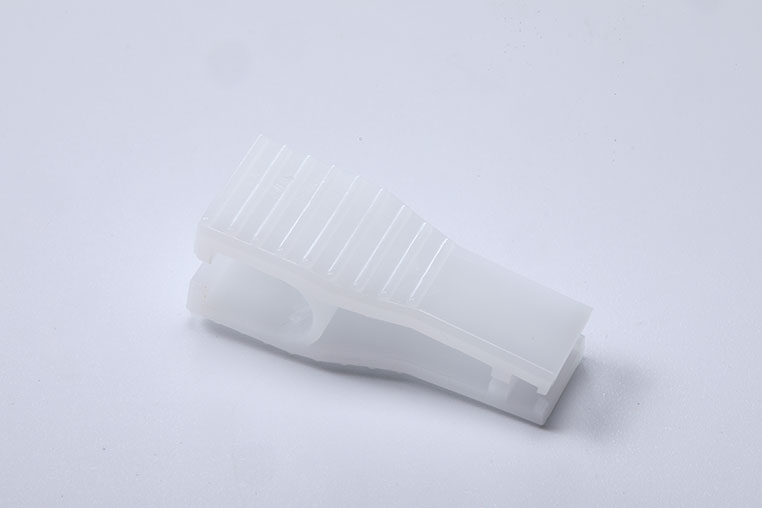

  そうですね。ヒューズは小さいですから。このような専用ツール（↓）もありますよ。



Amazonでも販売されているエーモン ヒューズクリップ（1280）。ミニ平型、低背ヒューズ専用。

•

  というわけで、ヒューズを抜くのはカンタンです。

•

  抜いたら、切れているかどうかを目視で確認してみます。


•

  ヒューズボックスのフタを見た段階では、どのヒューズが該当ヒューズなのか分からないケースもありますが……

分かりにくいヒューズの説明


•

  確かに、フタの説明は分かるような分からないような面があります。コレなんか英語だし。

•

  そんなときでも、ひとつずつ抜いて目視で探せば、いつかは見つかります。

•

  どれだか分からないなら、切れているヒューズを探す、ということか。

•

  抜かないと分からないので、若干手間はかかりますけどね。フタの情報を見ながら、ある程度目測を立てて、怪しい順に抜いてみる、という感じです。

•

  切れていなかったら、すみやかに差し込み直しておきましょう。でないと、大変なことになりそうです。

切れていないなら差し込み直す


•

  なおヒューズに向きは関係ないです。どっち向きに差しても動作します。

•

  プラス・マイナスとか、そういうのがない？

•

  そうですね。そのことを専門用語で言うと、「極性（きょくせい）がない」と言ったりしま……

•

  あ!! 切れたヒューズを発見！

•

  ……ぜんぜん聞いていませんね。

•

  切れたヒューズが、無事に（？）見つかりました♫

•

  次ページ、「車のヒューズの種類。平型、ミニ平型、低背の違い」に続きます。
