アイドリングストップ機能を継続的にキャンセルする方法（後編）
前編で、スイッチパネル内の純正配線コネクターにアクセスできたので……
純正配線の詳細を確認する
車種によって複数パターンがあるので、キットの説明書にパターン毎の情報を載せています。
コネクターを純正配線が出ている側から見る
今回のLA600系タントの場合のつなぎ方が分かる
-
今回のLA600タントでは6番のムラサキが「アイドリングストップオフスイッチの線」、4番の白黒が「アース線」、3番の水色が「イグニッションオン電源」だということが説明書で分かります。
-
テスターで調べてもいないのにそんなことが分かるなんて、車いじりも情報戦の時代なんですね。
-
配線パターンが分かったところで、次は純正配線に割り込むための前準備を行います。
配線パターンは車種によって異なるので、必ず説明書で確認しましょう
ユニット側の仕込み作業
今回のモデル車タントでは、ユニットの茶色の線に接続コネクターを付けます。このコネクターは付属しています。車種によっては灰色に付ける場合もあります。

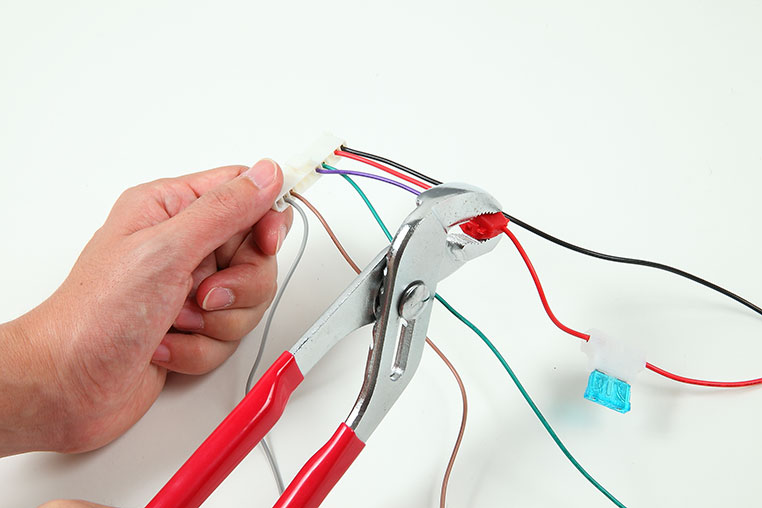

やはり今回のタントの場合ですが、ムラサキの線を赤線に合流させます。この合流は車種によっては黒につなぐケースもありますので注意です。

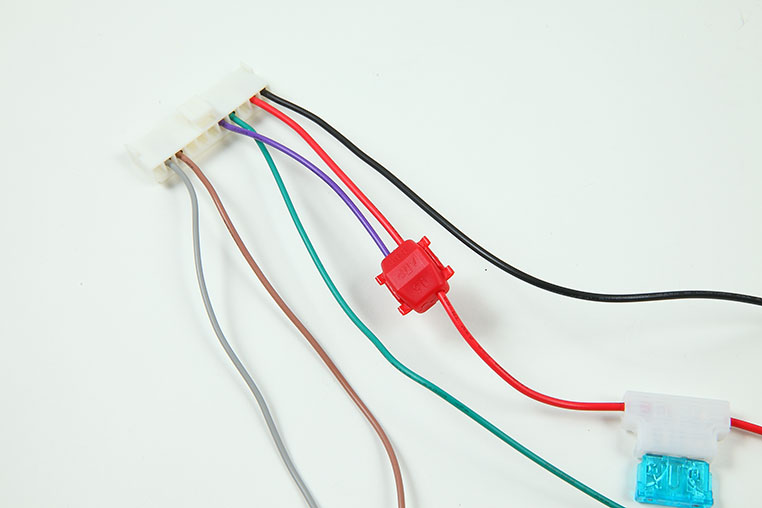

準備が出来たところ。
車種によって結線パターンが異なるため、上記のような作業が少しだけ必要になる。今回は結果的に「灰色の線」が余るが、タントでは未使用ということ。
