ポジションLED自作レシピ

コスパ最強のLED×DIY！
9Vフラックス1発でポジションバルブを自作

作り方

DIYラボを見ながら自分で作ろう！

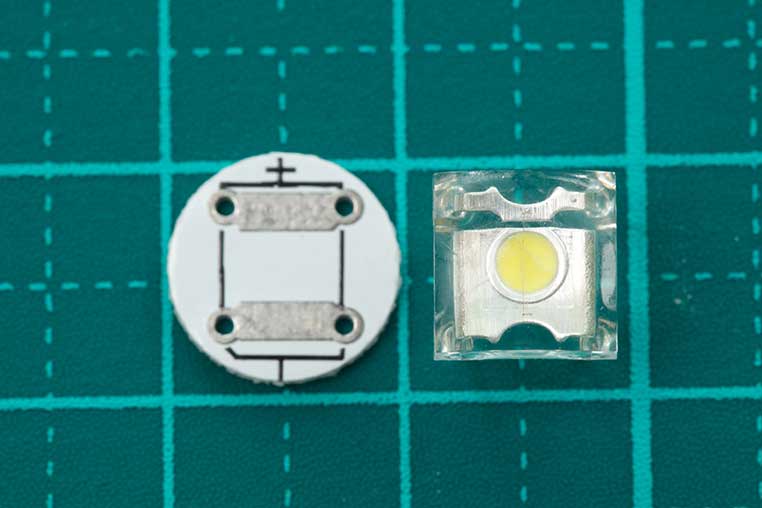

基板上には＋と書かれているのでどっちがプラスかすぐに分かります。ただ、このLEDにはきりかきがないので、写真と同じ向きで基板と合わせてください。

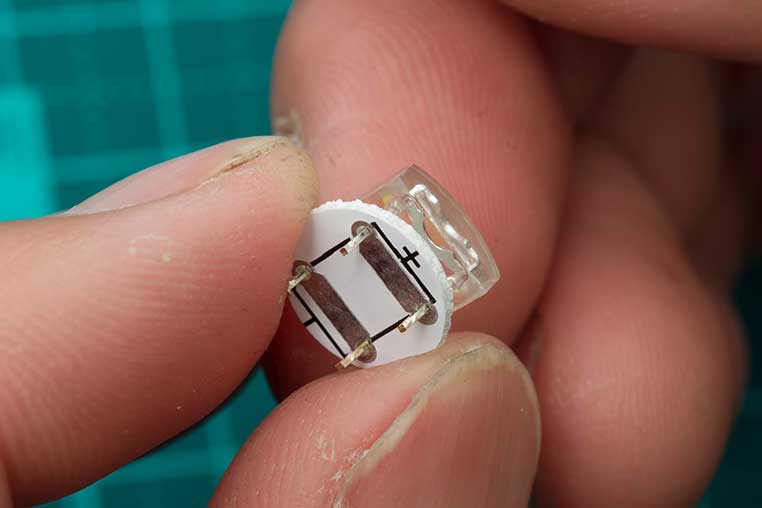

向きに注意しながら基板にLEDを差し込みます。

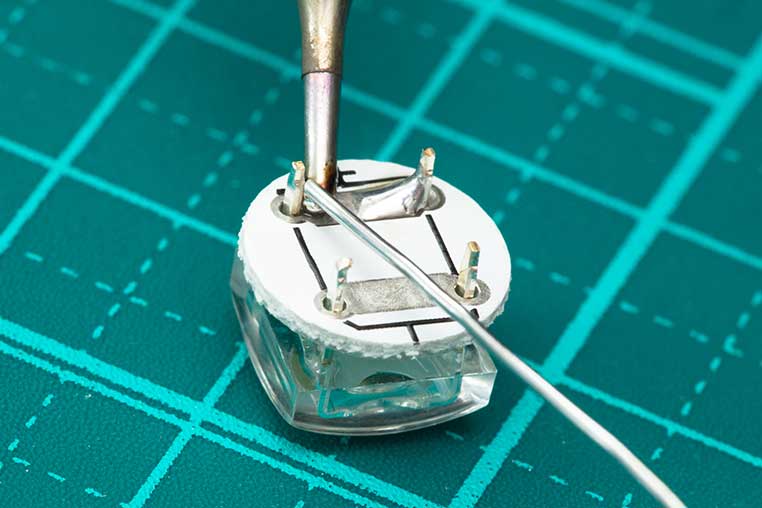

基板裏からLEDの足をランド（穴）にハンダ付けします。4本足をどういう順番でハンダ付けしてもOKです。

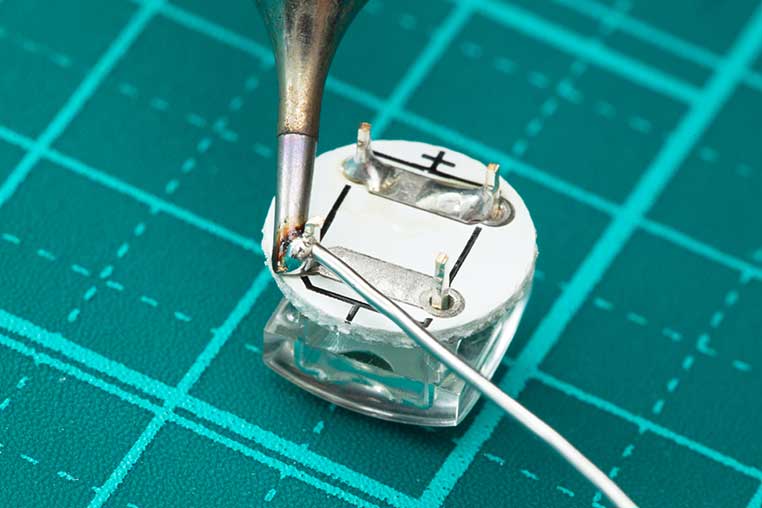

そして4本とも全部ハンダ付けしてしまいます。

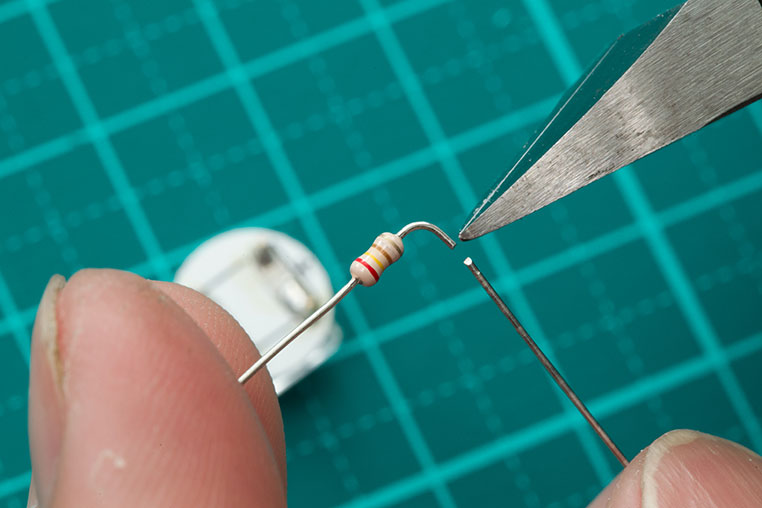

まず抵抗の足の片側を曲げて、アール部分を残しながらその先をカットします。抵抗の向きはどっちでも関係ありません。

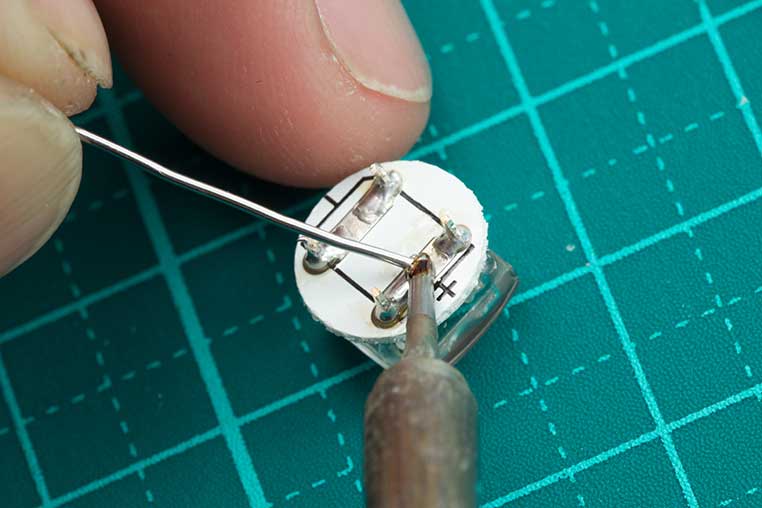

さきほどハンダ付けしたプラス側の足、2本の間あたりを狙って予備ハンダを盛っておきます。

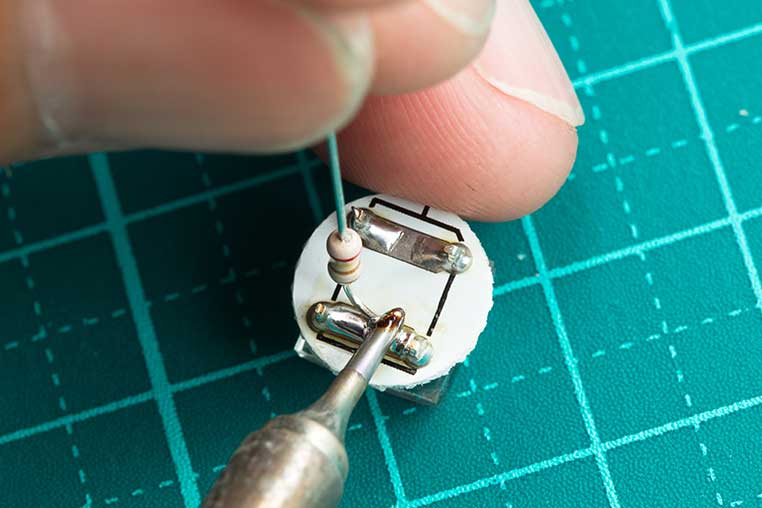

予備ハンダを溶かしつつ埋め込むようにして抵抗を付けます。足の先を曲げてあるので、真っ直ぐのままよりは埋め込みやすいはずです。
