ポジションLED自作レシピ


日亜化学のダブルチップ砲弾
NSDW570GS-K1を使い
明るいLEDポジションを自作する

ウェッジベースと合体させる

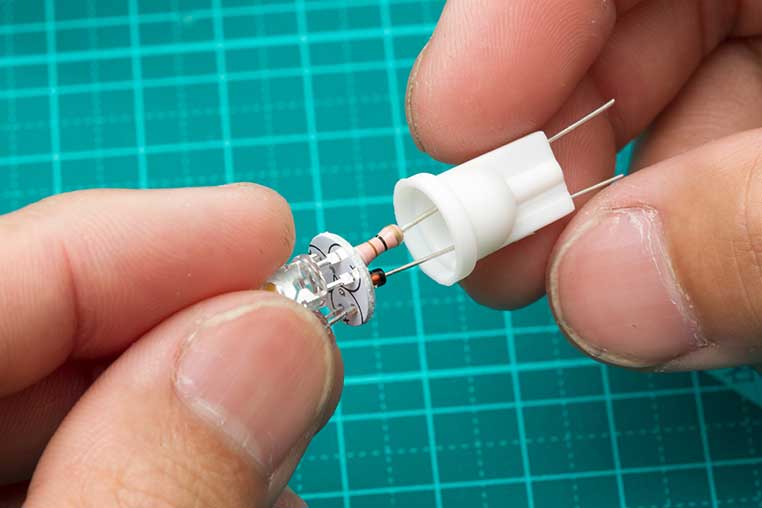

平川ウェッジベース底の穴に、抵抗とダイオードの足を通すようにして両者を合体させます。向きはないので、どっちの足がどっちの穴に入ってもOKです。

足を折り曲げてカット

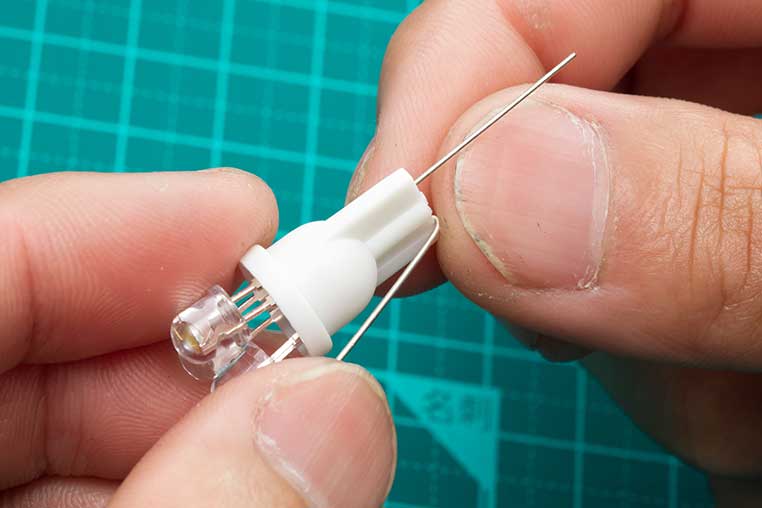

平川天板とウェッジベースが合体するまで差し込んだら、飛び出した足を折り曲げて、ベース側面の溝に収めます。

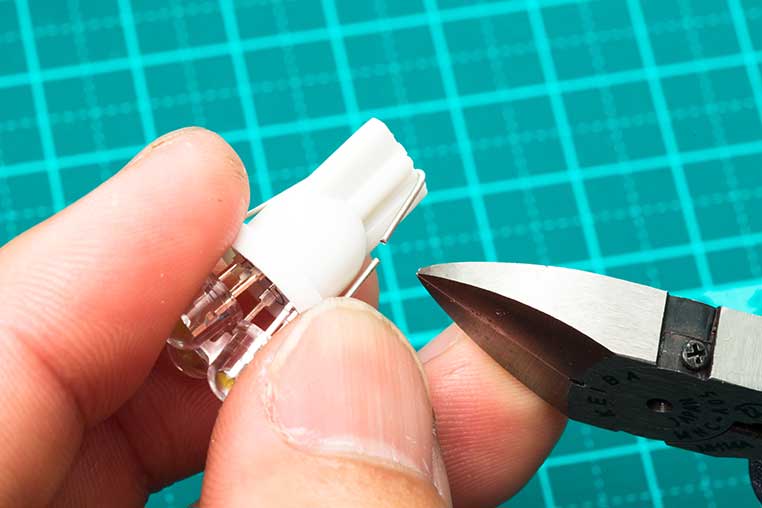

平川溝に入りきらない余った足はニッパーでカットします。もう1本の足は反対側へ折り返します。この2本の足がそれぞれプラスとマイナスの電極となります。

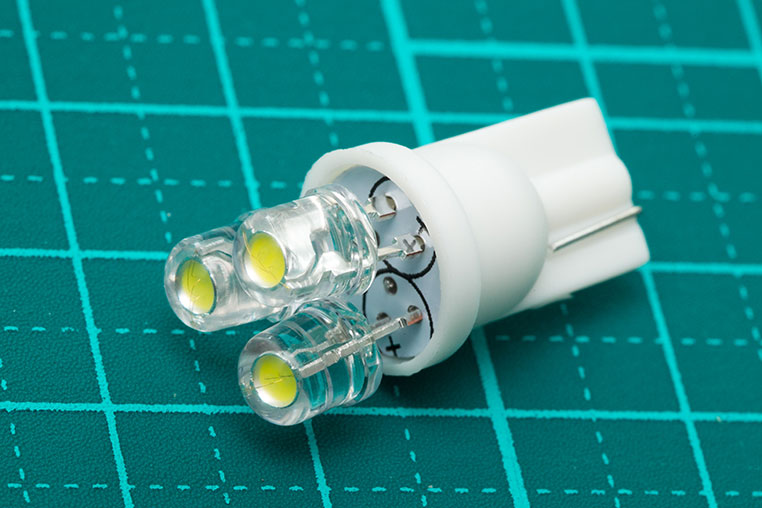

コレで完成☆
ポジションバルブってけっこうカンタンに作れてしまうんですね!

イルミ

日亜化学NSDW570GS-K1
ポジションキット

必要な部品一式をセットにした自作キットを、LED通販・エルパラで販売中。

●部品リスト

  • 日亜化学NSDW570GS-K1:×6
  • T10 3LED基板:×2
  • 小型1/2Wカーボン抵抗 91Ω:×2
  • スイッチングダイオード1N4148:×2
  • T10ウェッジベース A型:×2
