通好みの電装カスタム

サンキューホーン＆サンキューハザードキットの配線方法

後付け電装ユニットとしては昔から存在するロングセラーアイテム「サンキューホーン＆サンキューハザードキット」。ハザードスイッチ線とホーンスイッチ線の捕まえ方さえ分かってしまえば、こういった電装品も十分DIYで取り付けできる。

サンキューホーンとサンキュハザードを2つのスイッチで行うキット

先日、Q＆Aコーナーで「ハザードスイッチ配線の探し方（見つけ方）のコツ」を紹介しましたが……

●レポーター：イルミちゃん

そもそも「なんでハザードスイッチ線なんて取り出しするんだ？」と思った人も多いかもしれません。
コムエンタープライズの電装品でいうと「サンキューホーンキット」というのがありまして……

●アドバイザー：CEP 服部研究員

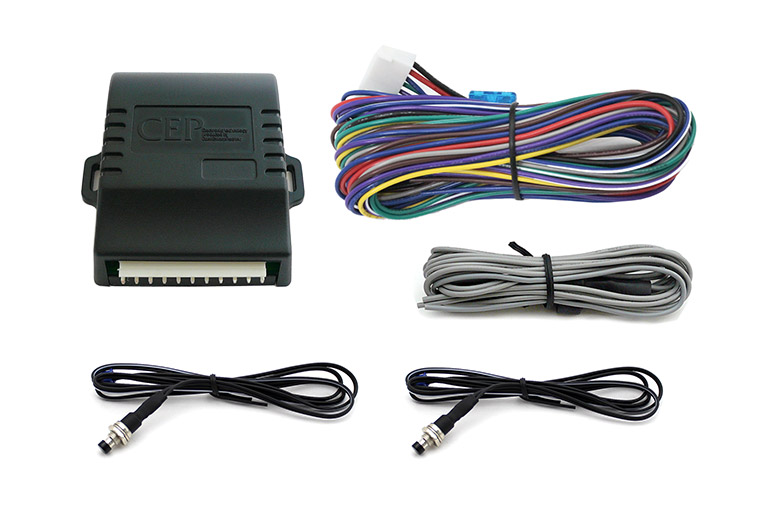

コムエンタープライズのサンキューホーンキット

サンキューホーンをしてくれるキット？
そうですね。付属のスイッチを押すだけで、キレの良いサンキューホーンを鳴らせるというものです。
サンキューンホーンとハザードスイッチになんの関係が？
名称はサンキューホーンキットですが、サンキューハザード機能もあるんですよ。
両方ともスイッチでできるようになるんだ。
はい。ホーンであればパンパーンっとキレ良く鳴らしたり、ハザードランプであれば3回チカチカチカと光らせたりできます。
つまり実態としてはサンキューホーン＆ハザードキットですね。
そういうことですね。
どうやって2つの機能を使い分けるのでしょうか？

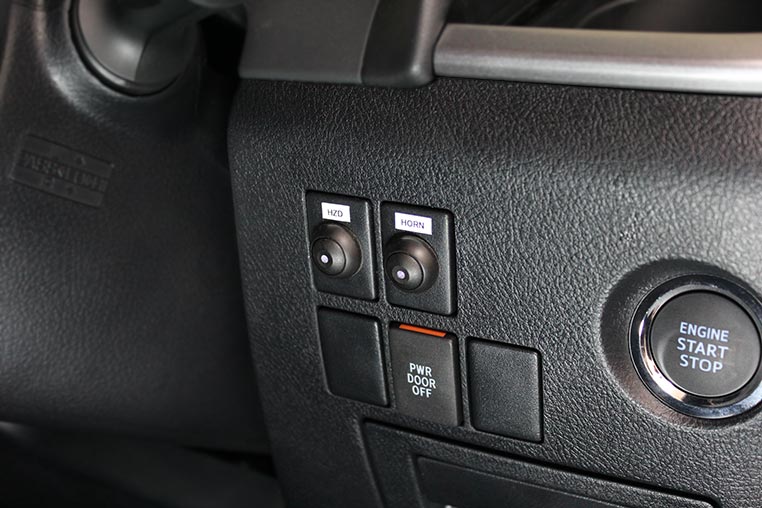

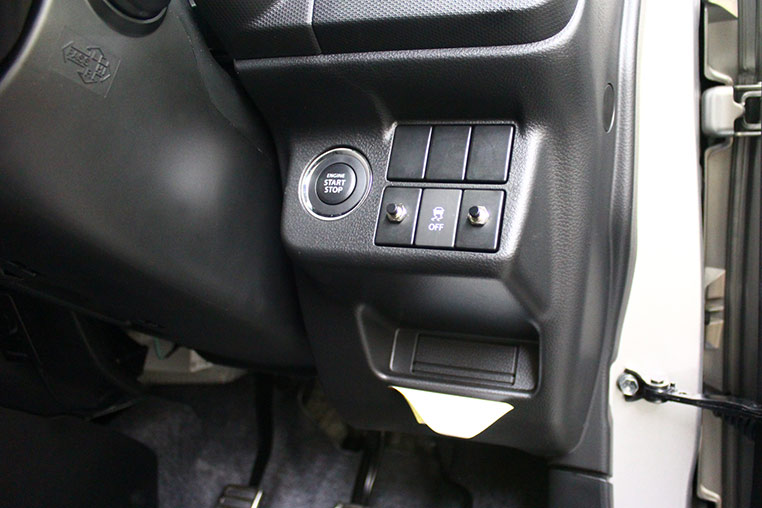

スイッチが2個付属しているので、ホーン用のスイッチと、ハザード用のスイッチを両方付けるんです。

そういうことか！
それなら分かりやすい。

サンキューホーン＆サンキューハザードキットの配線方法

このキットの特長は、細かく設定を変えられることです。
フムフム。
例えばホーンの鳴らし方。「パンパーン」と2回鳴らすこともできるし、短く「パパパパパーン」っと5回鳴らすこともできます。
鳴らし方を好みで選べるわけか。
サンキューハザードは「ハザードスイッチ線につなぐ」方法だとすると、点滅パターンは「純正の点滅に沿った動き」になりますが、それとは別に「ウインカーバルブ線につなぐ」やり方もあります。
ウインカーバルブ線に直結する意味は？
その場合には「純正よりも高速に3回点滅させる」ようなサンキューハザードが可能になります。
へー！
ちなみにウインカーバルブ線といっても、車外で配線するわけではなく車内で取れます。

※コムエンタープライズ・公式サイトの「車種別適合・配線情報」から調べられる。

多くの車種では、ウインカーバルブ線はフロントとリアは共通の線なので、左右の線を取れば後ろも連動します。
なるほど。
ただし最近の車（トヨタ車など）ではこの配線方法ができなくなってきているので、前後でウインカーバルブ線が分かれている車の場合は、ハザードスイッチ線につなぐことをオススメしています。
どっちにしてもキットの取り付けはできる、ということですね。
なおハザードスイッチもオルタネイト式（押すと引っ込む方式）とモーメンタリ式（自動戻り式）の2つがありますが、このキットはどちらのタイプでも対応しています。
ハザードスイッチ線の取り方は前回教わったので分かるとして……
このサンキューホーンキットの取り付けに必要な配線は以下のとおりです。

取り付けに必要な配線	常時電源
	アース
	ホーン線またはホーンスイッチ線
	ハザードスイッチ線（バルブ線に直接つなぐ場合と、ハザードスイッチ線につなぐ場合がある）

ホーン線というのは、エンジンルームで捕まえるのでしょうか？
いや、コムエンタープライズとしてはホーンスイッチの線につなぐことを推奨しています。
それはどこにあるの？
ハンドルコラムカバーを開けた中にあります。
ホーンスイッチに近い場所で結線するわけか。
この結線方法なら「スイッチオンの信号だけ流す」制御になるので、ホーンそのものを鳴らすための大きな電流を必要としないメリットがあります。
なるほどね。
ホーンスイッチ線がどこにあるのかも、車種別の配線情報で案内しています。ごくまれに取れない車もあるので、その場合はホーン線に直接つなぐというパターンもありますが。
ということでサンキューホーン＆ハザードキットの配線方法は、それほど難しくはなさそうです。

DIY Laboアドバイザー：服部有亨
キーレス、オートライトをはじめとする車の電装カスタマイズで有名なコムエンタープライズ（CEP）で製品開発を担当。車の電装、プログラミングの双方に長けている。配線図大好き。●コムエンタープライズ TEL 079-230-2323 住所：兵庫県姫路市大津区天神町2-78
