ルームランプLED自作レシピ
3528チップLEDを使って
個性的なルームランプを自作する
抵抗を付ける
抵抗の場所は裏面に4箇所マーキングがあります。LEDと同じようにまずは電極の片側にだけ予備ハンダを盛ります。

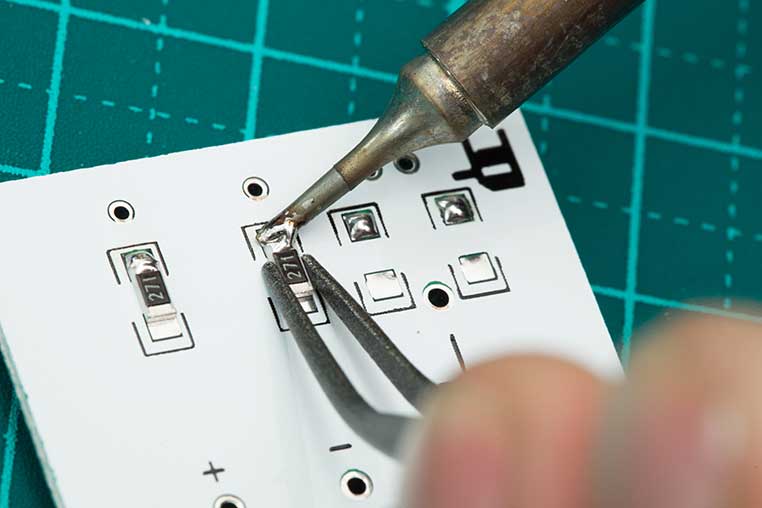

チップ抵抗は小さいのでピンセットでつかみ、先に盛った予備ハンダにあてながらハンダを溶かすとスッと付きます。これを4個分繰り返します。

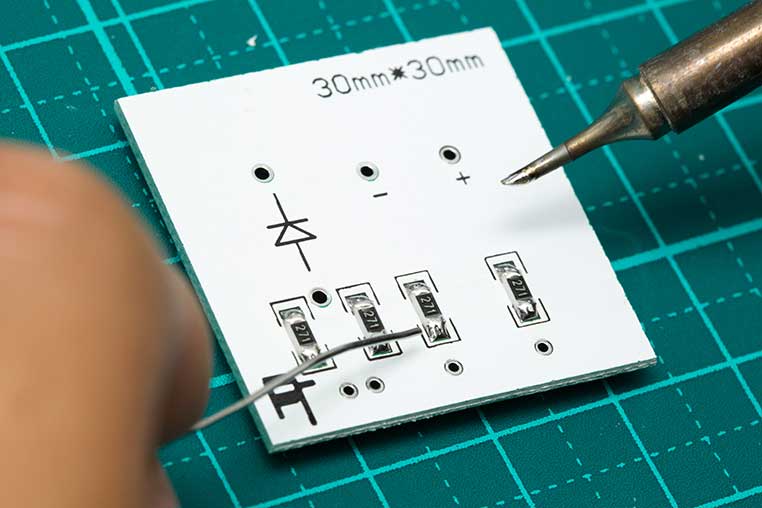

4個とも付いたら各抵抗の残りの電極をハンダ付け。これで抵抗が付きました。
スイッチングダイオードを装着

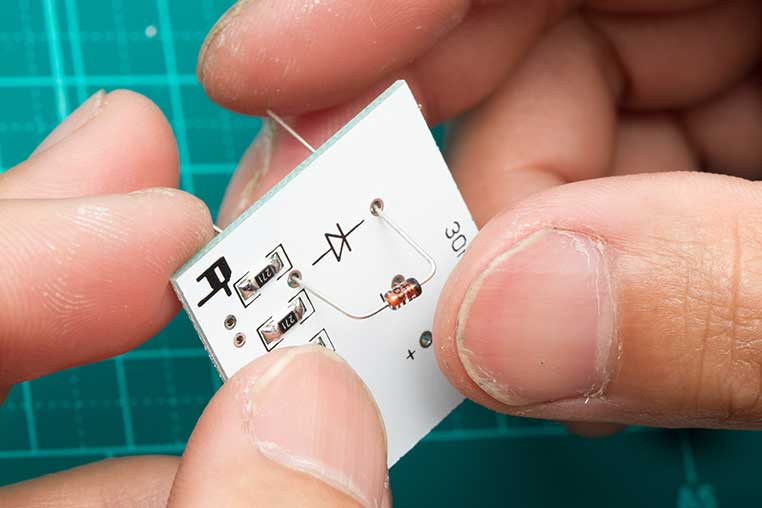

ダイオードはまずラジオペンチで足をUの字に曲げてから基板に差し込みます。カソードマーク（オビ）がマイナス側なので、基板上の矢印マークが差している方向にマイナス側を向けます。
このスイッチングダイオードは電気の逆流を防ぎ、LEDを守ってくれるパーツです。

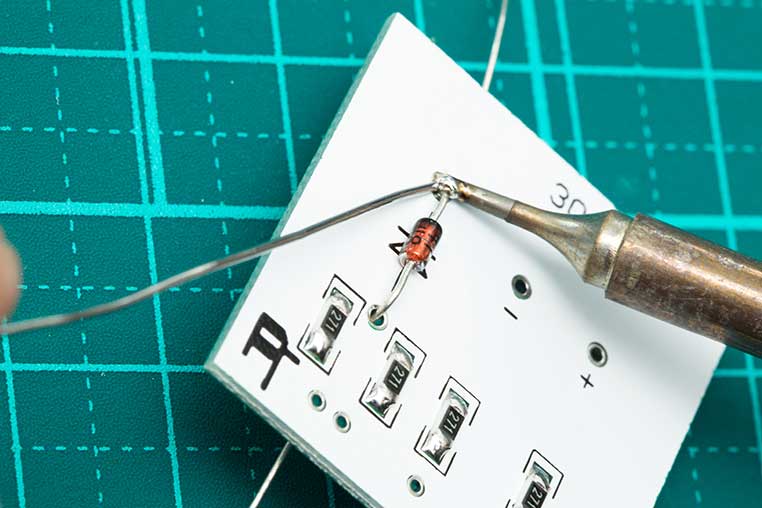

ハンダ付けは表側から行います。単なる固定ではなく基板上のランド（穴）としっかりハンダ付け。

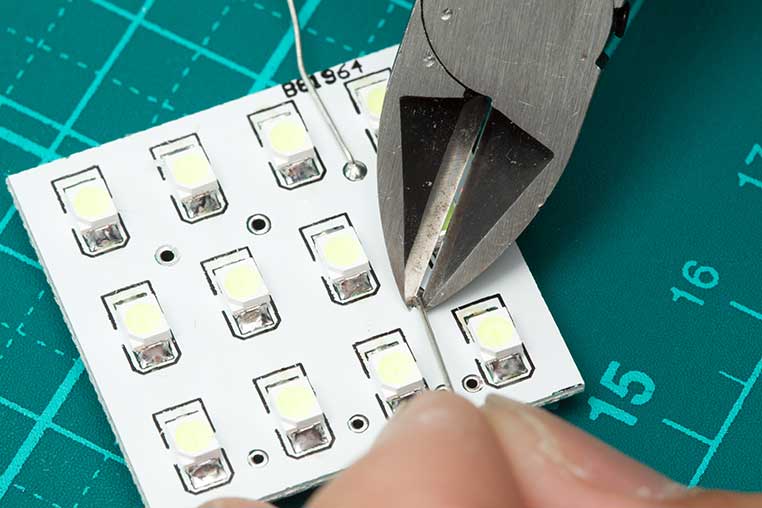

表側に出っ張る余計な足はニッパーでカットしておきます。
