ルームランプLED自作レシピ


3528チップLEDを使って
個性的なルームランプを自作する

イルミ

平川研究員は「ルームランプの自作ならイチオシは5630チップLED」って言ってましたが、今回使うのは3528なんですね。……もしかして5630売り切れですか?

●レポーター:イルミちゃん

平川

いやいやいや(笑)そういうことじゃないんです。今回言いたいのは……

「3528は個性的なルームランプ作りには面白い選択肢になりますよ」という話なんです。

アドバイザー:エルパラ・平川研究員

チップLEDの中では比較的ハンダ付けしやすく、色や基板の種類も豊富な3528。プロの加工でもよく使われている。

平川

それと5630と比べると、専用基板の種類も豊富です。

チップLEDで自作する場合はLEDの種類に合った専用基板を使う。砲弾型やフラックスの汎用基板での自作とは異なる。

イルミ

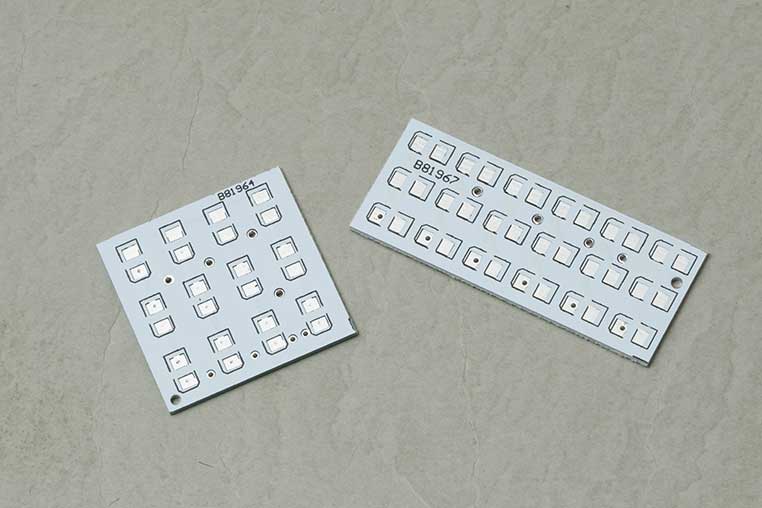

ええっと、今回登場してきたのは「12LED基板」と「18LED基板」ですね。

平川

はい。汎用的に使いやすいのはそのあたりだと思ったので。…でも実際には3528基板はもっとあります(↓)

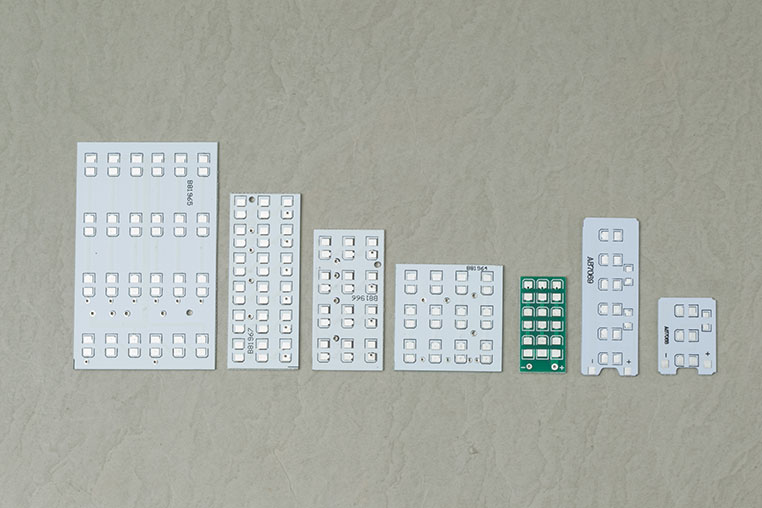

右から3、6、9、12(正方形と長方形)、18、24……とLED搭載数の異なる基板が豊富にある。

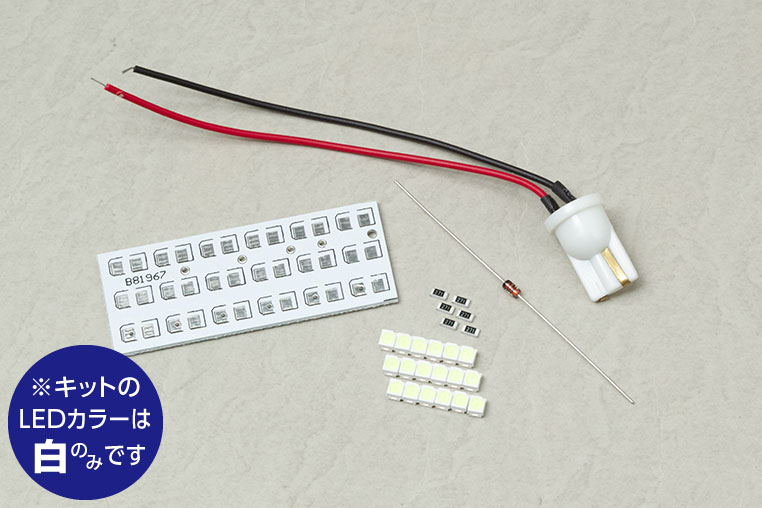

というわけで次は自作に必要な部品一式を紹介します。キットとしても販売されていますよ。

3528 12LED
T10ルームランプキット

必要な部品一式をセットにした自作キットも、LED通販「エルパラ」で販売中。

●部品リスト

  • 3528 チップLED 白色
    LP-3528H252W
    :×12
  • 3528 12LED基板 30×30mm:×1
  • 1/4Wチップ抵抗 270Ω:×4
  • スイッチングダイオード1N4148:×1
  • T10電源取り出しコネクター:×1

LED数が18個のキットもあります。基板サイズは大きくなりますがそのぶん明るい! 作り方は12LED基板と同じです。

3528 18LED
T10ルームランプキット

必要な部品一式をセットにした自作キットも、LED通販「エルパラ」で販売中。

●部品リスト

  • 3528 チップLED 白色
    LP-3528H252W
    :×18
  • 3528 18LED基板 20×50mm:×1
  • 1/4Wチップ抵抗 270Ω:×6
  • スイッチングダイオード1N4148:×1
  • T10電源取り出しコネクター:×1
