ラゲッジランプLED自作レシピ


3528チップLEDを使って
ラゲッジルーム用LEDを自作する

裏面に抵抗を付ける

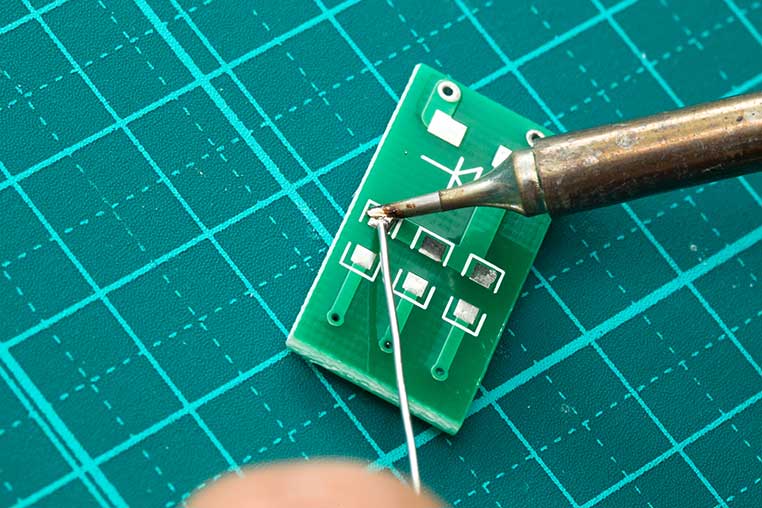

平川基板裏面には抵抗をのせる場所が3箇所あります。これもまず電極の片側にだけハンダを盛っておきます。

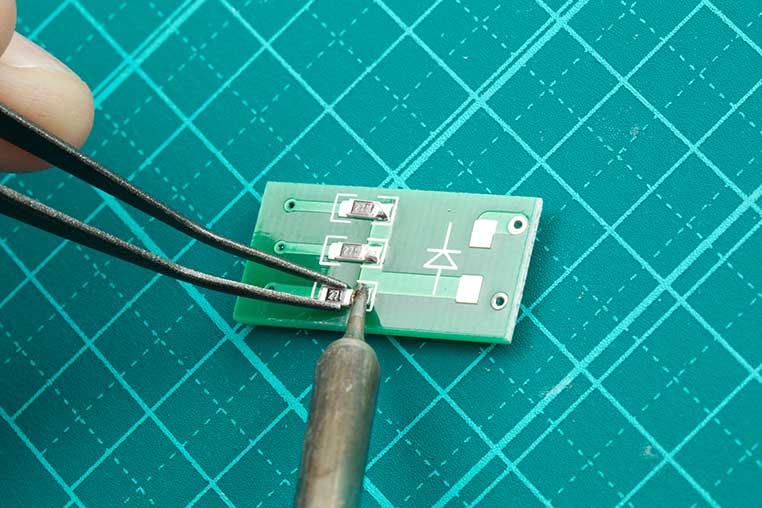

平川ピンセットで抵抗をつかん予備ハンダにあて、そのハンダを溶かしてくっつけます。抵抗に向きは関係ないです。

イルミLEDを付けたときと同じで、全部片側ハンダ付けしてから、基板の向きを変えて反対側の電極をハンダ付けします。

ダイオードを付ける

平川電気の逆流を防ぐためのショットキーダイオードを付けます。これは極性があるので向きに注意!!

イルミ

基板の矢印に注目!
矢印が向いている方向にカソードマーク(マイナス側のしるし)を向けます。

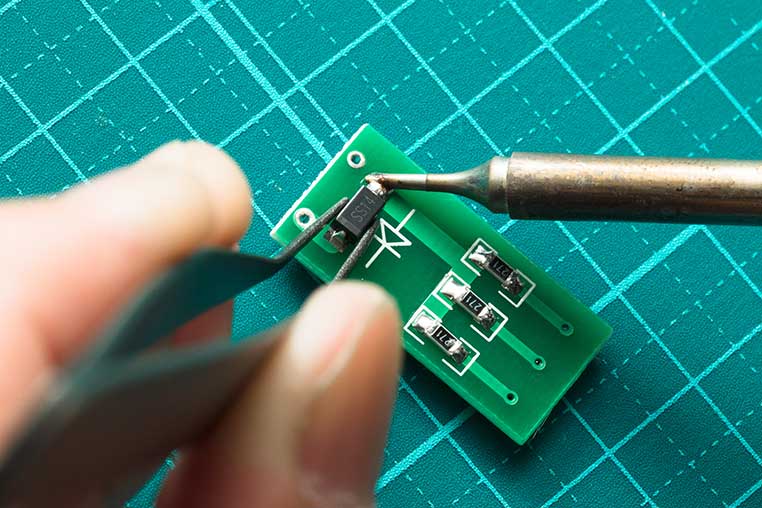

平川まず片側の電極にハンダを盛り、ダイオードをあててハンダを溶かしながら片側を付けます。そのあと反対側の電極とハンダ付けします。チップLEDと同じ付け方ですね。
