ラゲッジランプLED自作レシピ


5050チップLEDを使って
ラゲッジルーム用LEDを自作する

電源取り出しアダプターを付ける

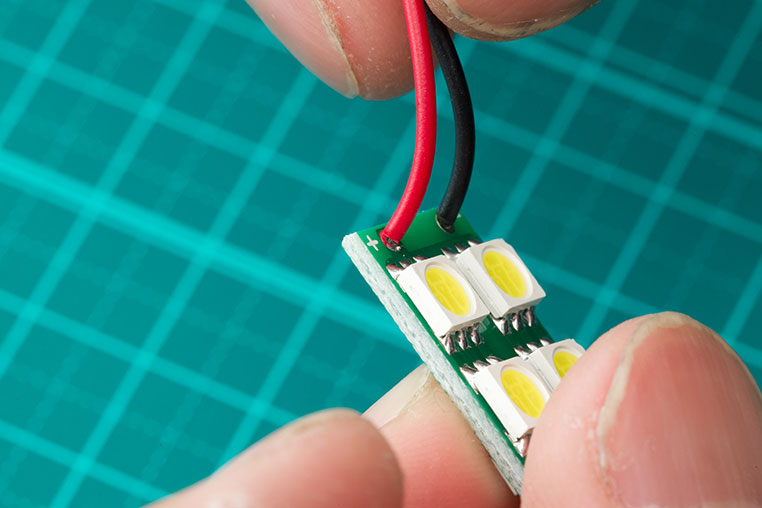

平川配線コードは基板の表側から差し込む。被覆を剥いて芯線を露出させたのち、「+」マークの穴に赤いコード、「−」マークの穴に黒いコードを入れます。

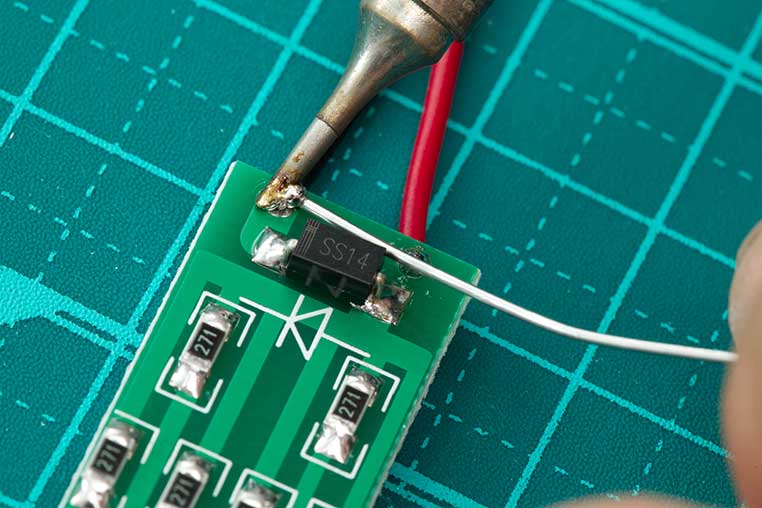

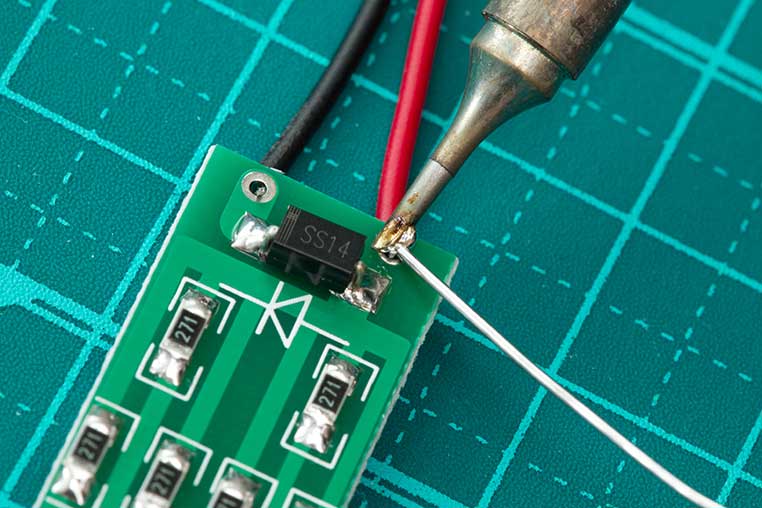

平川基板の裏面に飛び出た芯線とランド(穴)をハンダ付けしてつなげます。プラス線もマイナス線も同様の作業です。

基板裏に発砲シートを貼る

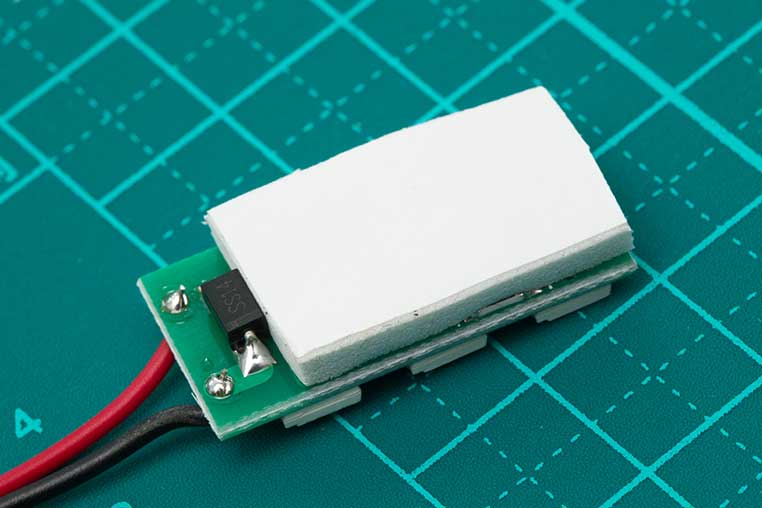

平川両面テープ付き発砲シートを基板のカタチに合わせて切り出します。このシートはエルパラでも単品販売しています。

平川ショットキーダイオードは高さがあるので、それ以外の部分を覆うようにして貼り付けます。これでカサ上げすることで、深さのある灯体ユニットにうまく収まりますよ〜。

ついに完成〜!!
基本的には基板の決められた位置に各部品をのせるだけだから、5050のハンダ付け以外はそんなに難しくはないね。

イルミ

5050 3チップ 6LED
ラゲッジルームランプキット

必要な部品一式をセットにした自作キットを、LED通販・エルパラで販売中。

●部品リスト

  • 5050 3チップLED 白色
    LP-5060H252W-3
    :×6
  • 5050 6LED基板 13×27mm :×1
  • チップ抵抗 1/4w 270Ω:×6
  • ショットキーダイオード SS14:×1
  • T10電源取り出しコネクター:×1
