ポジションLED自作レシピ
〈CREE XP-E〉でDIY！
パワーLEDポジションの自作方法（後編）
LEDとドライバーの合体（続き）

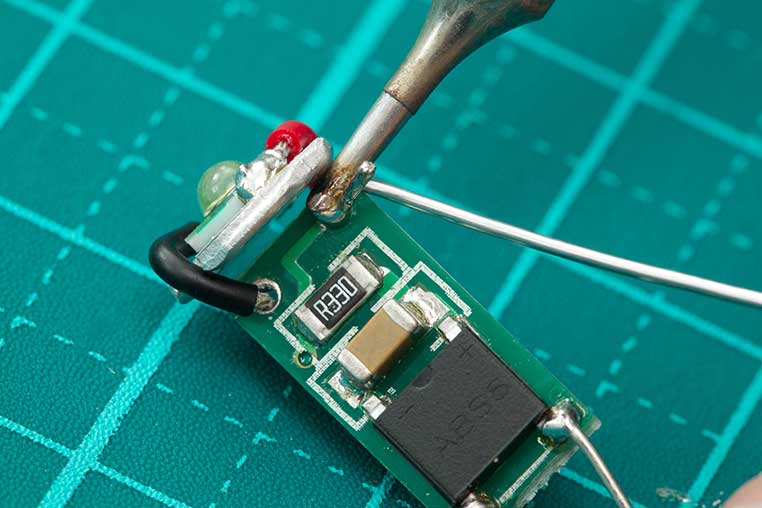

配線コードを通したら、芯線と基板上の穴をハンダ付けします。

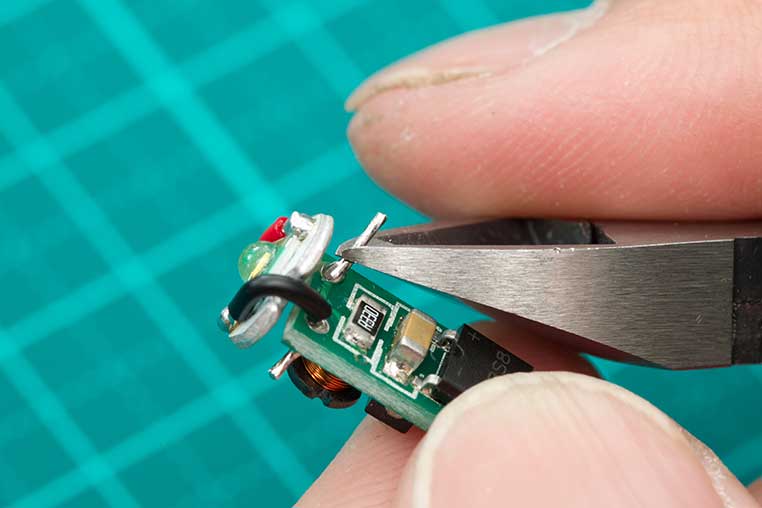

飛び出た余分な芯線は、ニッパー等で切り落としてしまいましょう。目に飛ばないよう注意です。
ここまででLEDとドライバーの接続ができたのね。
放熱用シリコンを盛る
ヒートシンクに効率良く熱を伝えて逃がすために、放熱用シリコンを盛ります。これは固まれば固定にもなります。

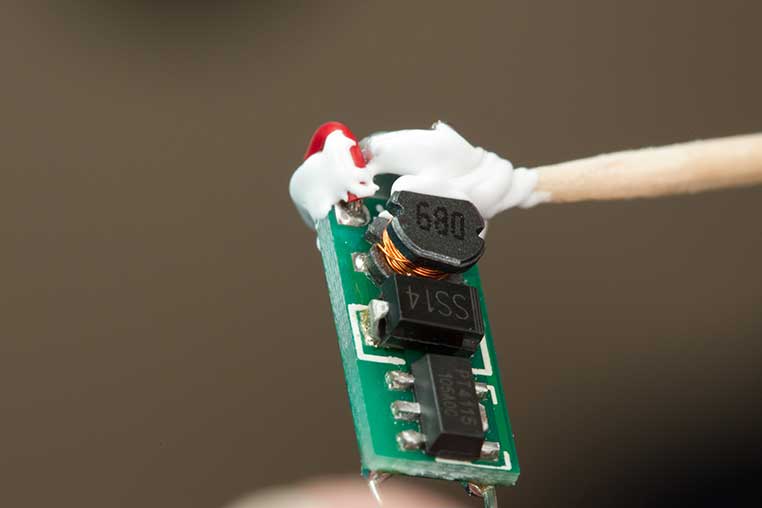

LED基板の裏面あたりを狙って多めに放熱用シリコンを盛ります。量は写真のような感じです。
基板の部品に多少シリコンがついても…問題はないみたい（ホッ）。

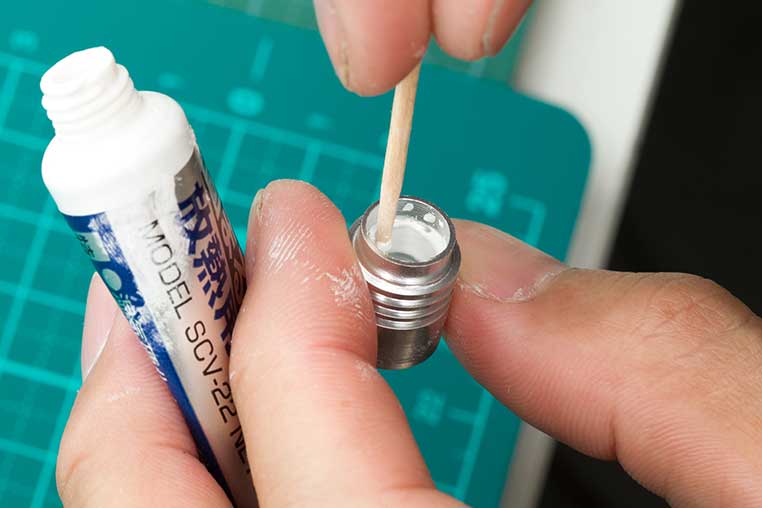

ヒートシンクにも盛ります。「口が細くなっている側」の、少し入り込んだ付近がLED基板と接触するポイントなので、そこに塗ります。つまようじを使うといいですよ。
