ポジションLED自作レシピ


〈CREE XP-E〉でDIY!
パワーLEDポジションの自作方法(後編)

配線コードの取り回し

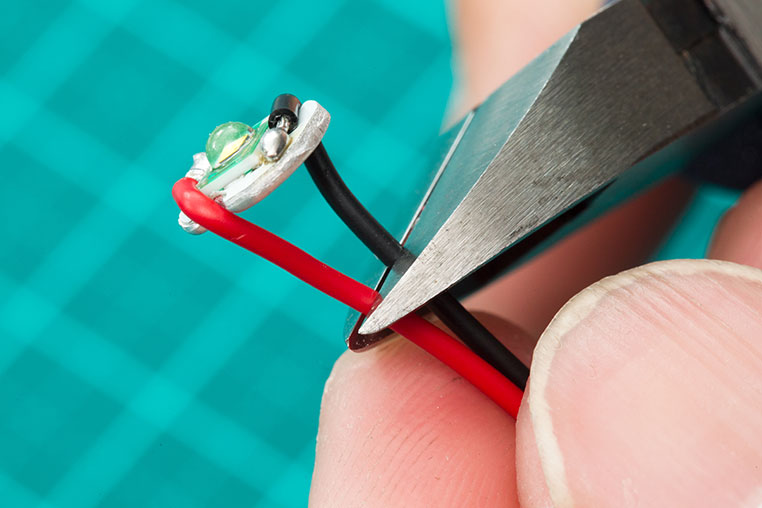

hirakawa-i-01配線コードは基板端のくぼみを利用して基板裏へと通します。そして写真のように短くカットしてしまいます。

再び配線コードに予備ハンダ

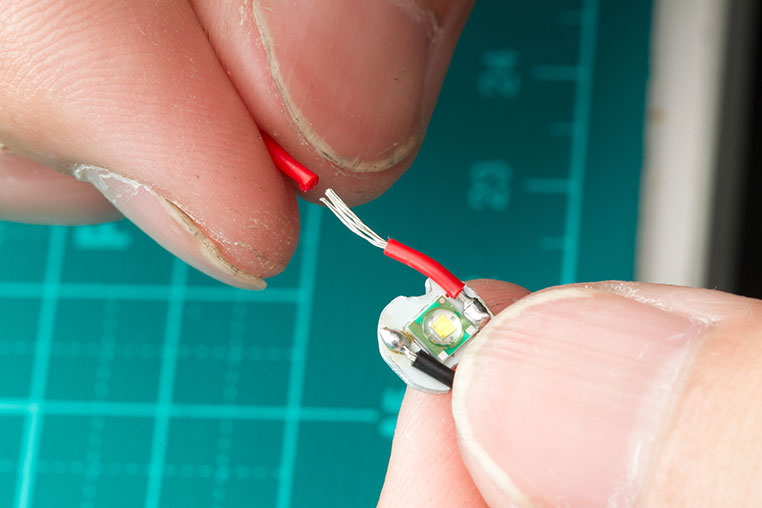

hirakawa-i-06配線コードをカットしたら、そのあと被覆を剥いて芯線を露出させます。

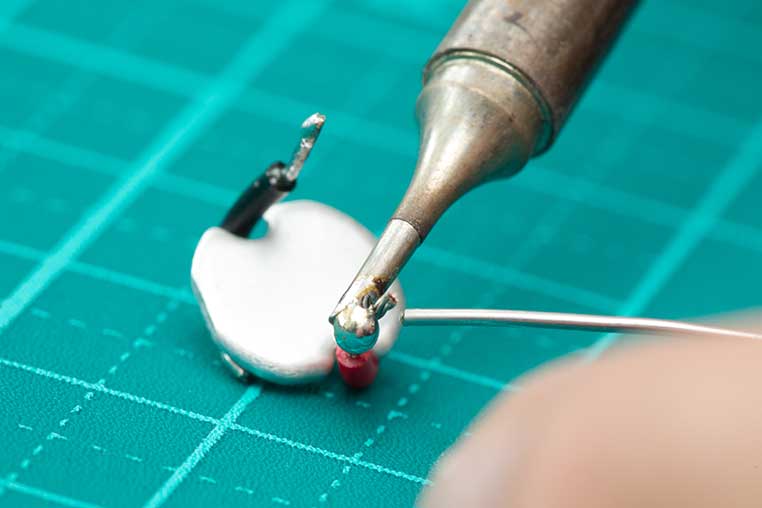

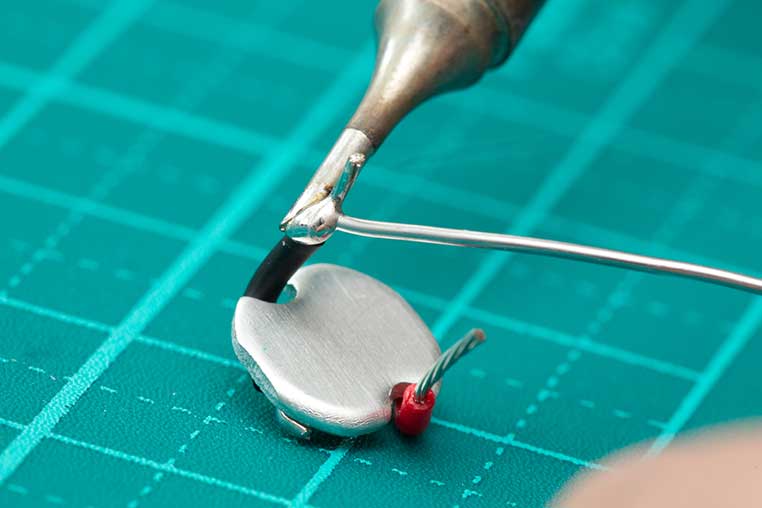

hirakawa-i-07そして芯線に予備ハンダを付けます。赤いプラス線と黒いマイナス線の両方とも、同じ処理をしておきます。

LED基板とドライバーの合体

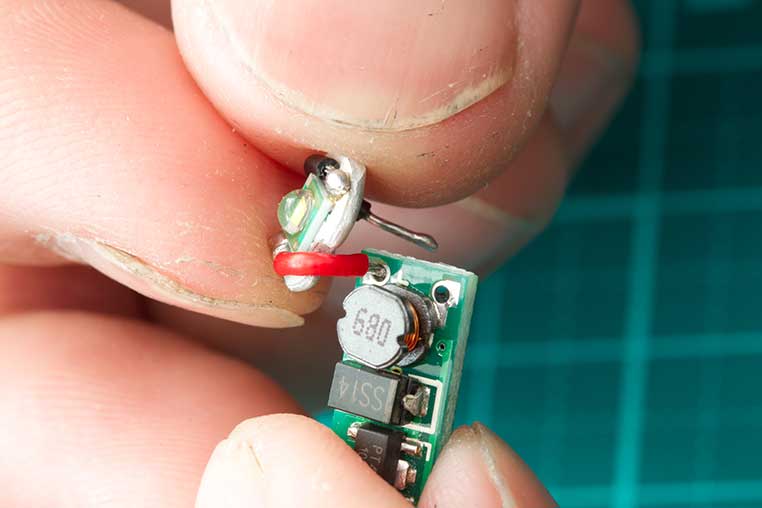

hirakawa-i-04赤いコードはプラス線なので、これをドライバー基板の「+」マーク穴へと差し込みます。

そして黒いコードはドライバー基板の「−」マークの穴に差し込みますが、配線が互い違いの方向に出ているので……

黒いコードは基板裏から通すようなカタチになります。
