純正ワンタッチウインカーの回数を、5回→3回に変更する電装カスタム（後編）

• 1
• 2

ワンタッチウインカーの回数を変更する「スリーウインカーキット」取り付け方法。初心者でもできるのだが、注意点あり。それは現行世代のトヨタ車のライトスイッチ・カプラーを抜くところ。知識なしで作業すると、思わぬトラブルに遭遇する。

•

  「純正ワンタッチウインカーの回数を、5回→3回に変更する電装カスタム」の続きです。

  ●アドバイザー：DENKUL 岡本研究員

•

  デンクルのスリーウインカーキットを取り付けしている最中ですが、ここで、最新型のトヨタ車に乗っている人向けの注意点があるもよう。

  ●レポーター：イルミちゃん

•

  ヤリスにはステアリングコンピューターが付いています。

•

  なにそれ？

•

  ようするにステアリング周りの制御用に、専用のコンピューターが入っているんですよ。


•

  こんなところにまでコンピューターが出てくるのか！

•

  ちなみにこれはヤリスが最初というわけではなく、同形状のコネクターに変更された70カムリ・カローラスポーツ・レクサスES╱UX╱LS・220系クラウン・RAV4なども同じ作りです。

•

  あー。新型トヨタ車の流れ、みたいなものなんですね。

•

  そうなんです。

•

  で、問題点というのは？

•

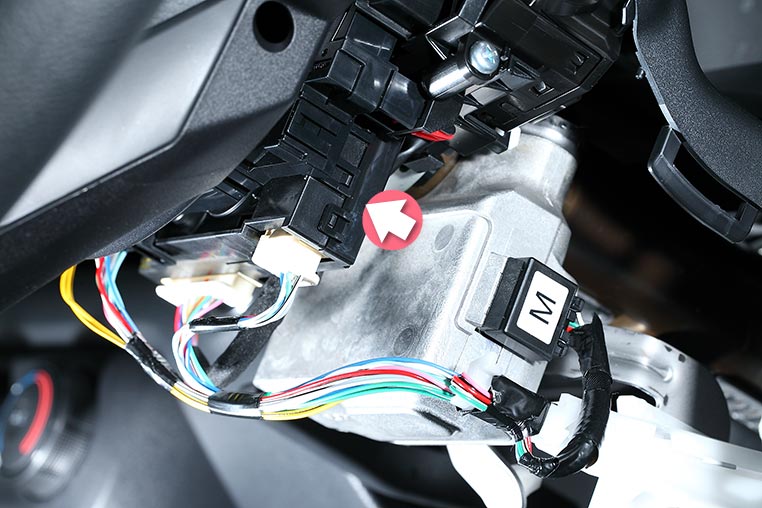

  今回、スリーウインカーキットを割り込ませるのは、奥にある大きな信号線のカプラーです。


•

  しかし、このステアリングコンピューターにつながっているコネクターはひとつだけではありません。

•

  手前に小さいコネクターもありますね。

•

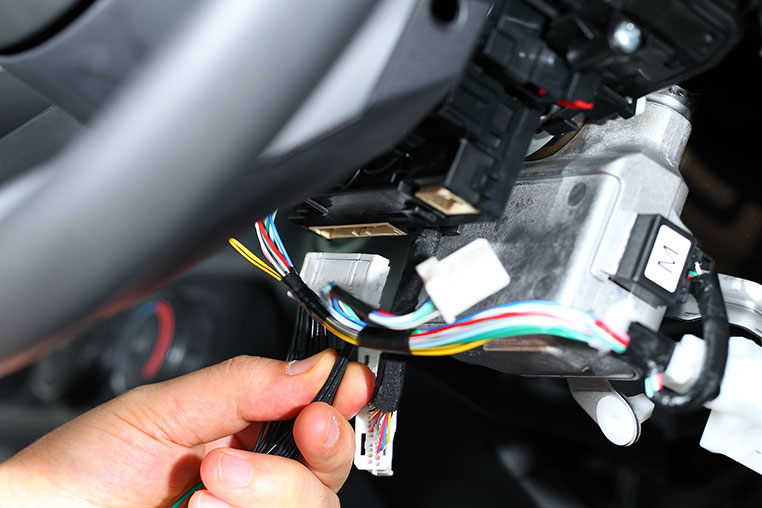

  そうです。この小さいほうの10ピンコネクターは電源系統なんですよ。


•

  大きい信号線のコネクターを抜く前に、この電源を先に抜く必要があります。

•

  ほほう。

•

  コンピューターの電源を落としてから信号線のコネクターを抜かないと、ちょっとしたトラブルが起こります。

•

  先に信号線のコネクターを抜くとどうなるの？

•

  やってみましょう。
  先に奥のコネクターを抜くと……


•

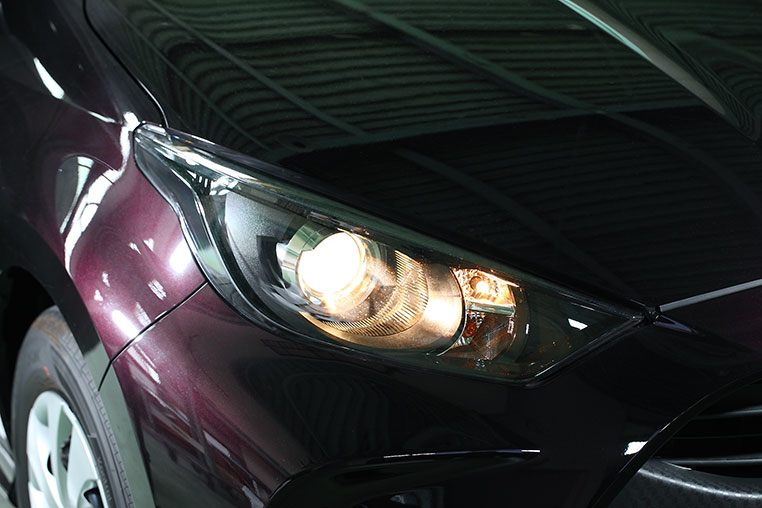

  ヘッドライトが点灯しっぱなしの状態になります。



ドアを開けて作業していれば、ライトが点きっぱなしの警告音も鳴り出す。

•

  なにぃ。
  そんなことになるとは。

•

  この大きいほうのコネクターには、ライトスイッチやウインカーレバーやワイパーなどの信号線が通っていますので。

•

  それらがコンピューターにつながっているんですね。

•

  その中には「ライトスイッチがオフの位置にあるよ～」とか「オートの位置にあるよ～」といった情報を伝えている信号線もあります。

•

  今はライトスイッチはオフ状態になってます。

•

  しかしその「オフ信号」が来なくなって、ヘッドライトがオンになってしまっているんですね。

•

  なにも信号が来ないと、逆にヘッドライトは点灯してしまう構造なんだ。

•

  壊れてしまうわけではありません。しかし、作業している間、ヘッドライトが点灯しっぱなしになります。

•

  気づかなかったらバッテリーが上がってしまいますね。

•

  ですから、まず電源コネクターを抜くのが正しい順番。


•

  その上で、奥の信号線のコネクターを抜く。


•

  この順番なら何も起こりません。

•

  分かっていればなんてことない話ですが、知らないと……

•

  ライトスイッチはオフにしているのにヘッドライトが点灯して、どうしていいか分からなくなります。

•

  スリーウインカーキットの配線は、カプラーオンで割り込ませるだけですね。

•

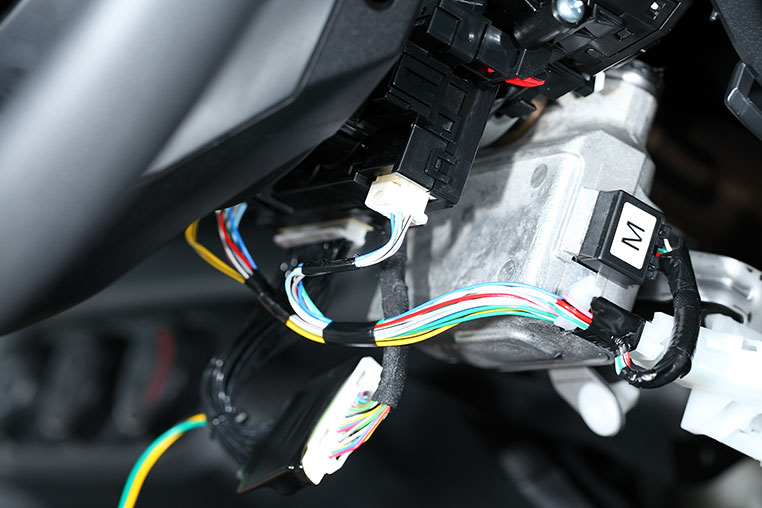

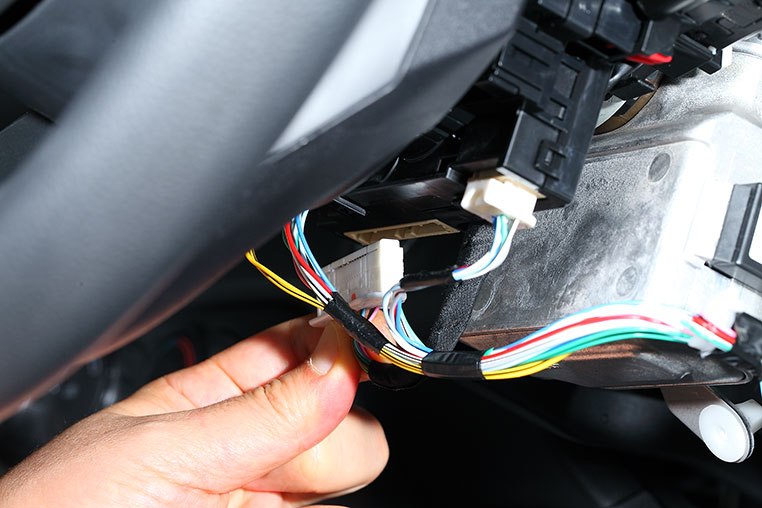

  ハイ。大きい信号線のコネクターを抜いたところに、スリーウインカーキットのコネクターをつなぎます。


•

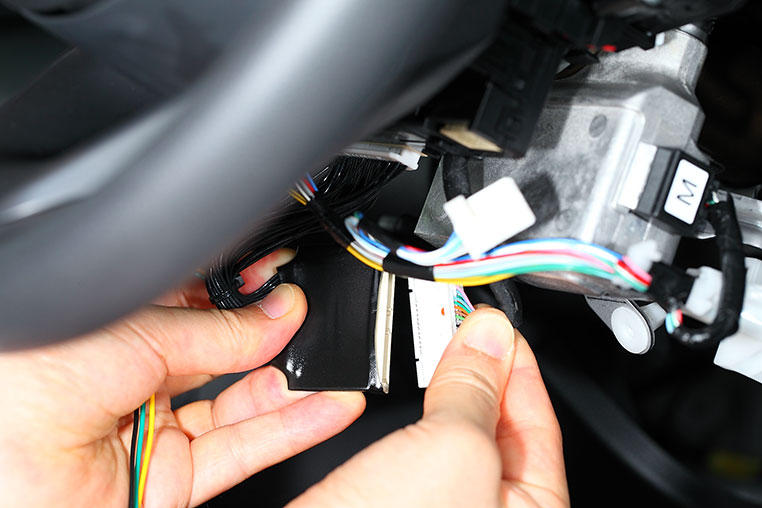

  もともとつながっていた純正配線側（車両側）のコネクターは、スリーウインカーキットのコネクターにつなぎ直します。


•

  つまり、「スリーウインカーキットの配線が割り込んだ」状態ですね。


•

  あとは、ハーネスから出ている1本線に電源を取るだけ。

•

  電源はどこから？

•

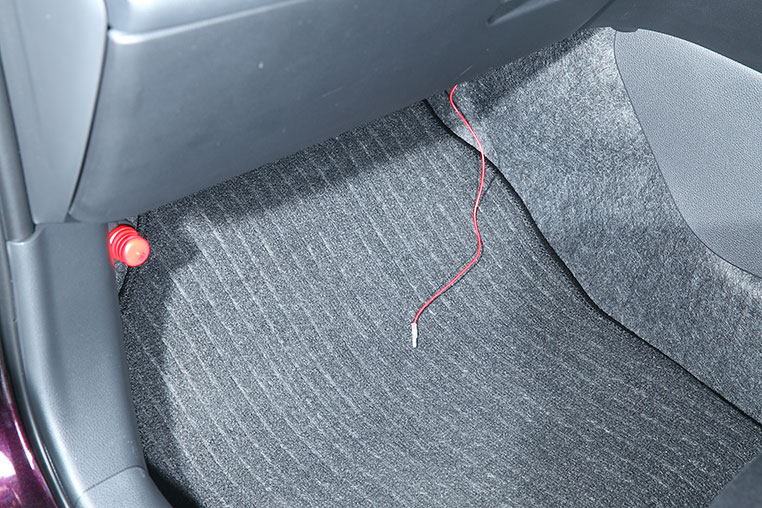

  ヒューズボックスから取るので、この配線を足元奥から助手席側へと通します。


•

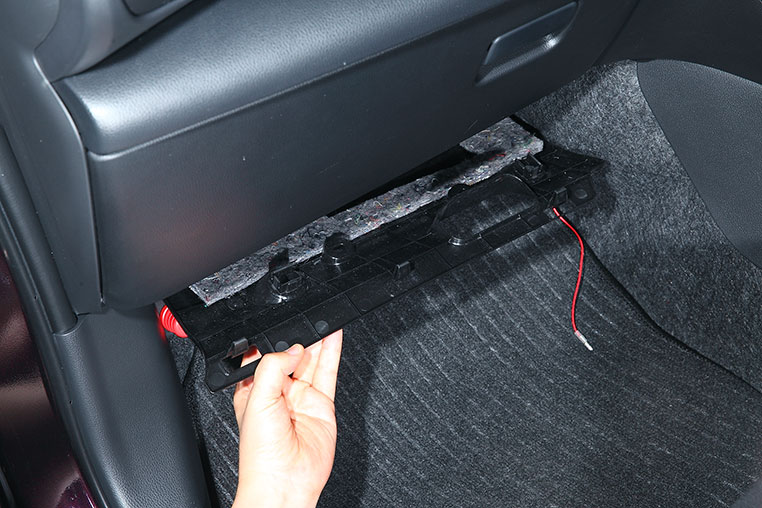

  そして、助手席足元のアンダーカバーを外します。



アンダーカバーは3箇所のツメを外せば、取れる。

•

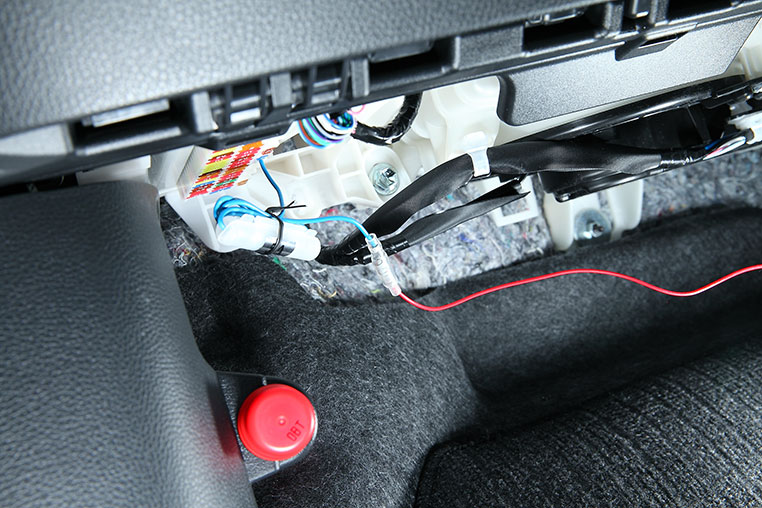

  ヒューズからIG電源またはACC電源を取ります。デンクル製品の場合は、車種別の説明書にどのヒューズなのかの位置情報も書いてあります。

•

  参考までにヤリスの場合だとどのヒューズでしょうか？

•

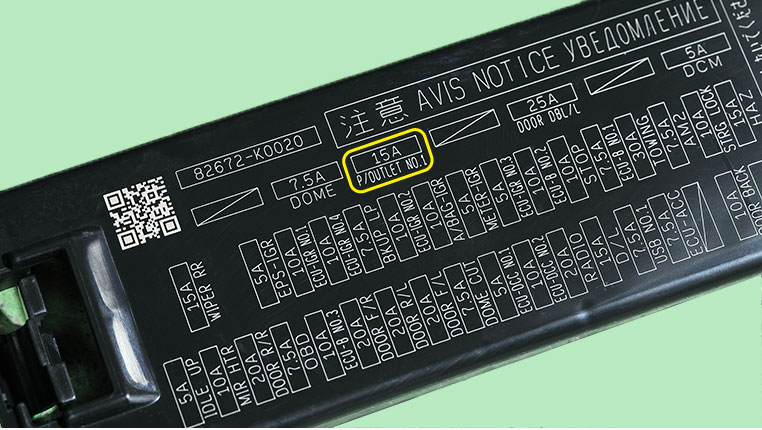

  シガーソケットのヒューズ。フタには「P/アウトレットNO.1」と記載されている15アンペアのヒューズです。


•

  あとは、ヒューズを抜いて、付属のヒューズ電源につなぎ替えるだけ。



✔ ヒューズ電源をはじめて付ける人は「ヒューズ電源の正しい付け方（取り出し）。向きに注意!!」参照。

•

  コネクターを外す順番さえ気をつければ、作業難易度は低めと言えそうです。
