予約ロックキット・バックドア用の取り付け方法╱配線の種類は？

予約ロックキット・バックドア用を取り付ける前に、作業の全容を解説。バックドアが閉まりきるのを待たずにロックができる、最新かつ便利な機能は、DIY取り付けが十分可能。

バックドア制御コンピューター付近で、ほとんどの配線作業が完結する

「予約ロック機能は、パワーバックドアにも後付けできる」の続きです。
●レポーター：イルミちゃん
ここからは、バックドアへの予約ロック機能の後付け方法を解説していきます。
●アドバイザー：CEP 服部研究員
使うのは、予約ロックキットのバックドアバージョン（↓）ですね。

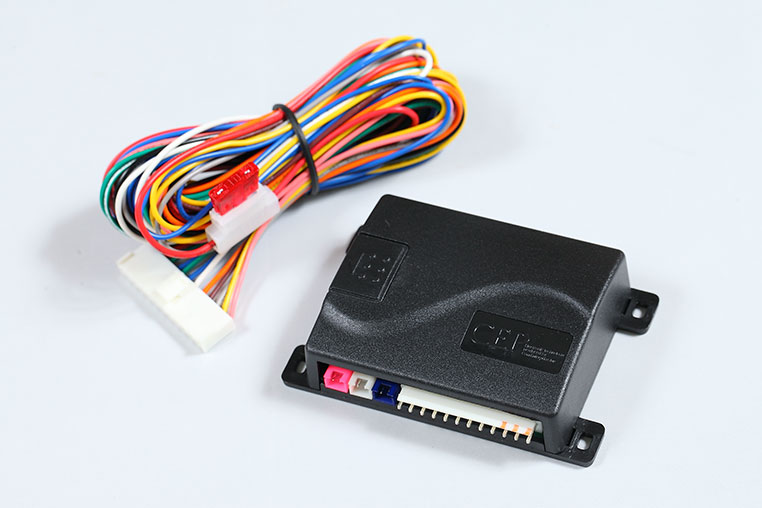

コムエンタープライズの予約ロックキット・パワーバックドア用

今回の配線作業は、どういう内容になりますか？
バックドアを制御しているコンピューター、というのがありまして。その周辺での配線作業が中心ですね。
そんなコンピューターが、いったいどこにあるのでしょうか？
今回の取り付けモデル車両、20アルファード╱ヴェルファイアを例にすると、ラゲッジルームの左側のパネルの中にあります。

20アルファード/ヴェルファイア（室内後部）

これはバックドア側ではなく、車内側にコンピューターを搭載しているケースですね。
フムフム。
いっぽう、60ハリアーなどの場合は、バックドア側にコンピューターがあります。
ということは、バックドアの内張りを外す？
そういうことですね。このパターンならバックドアの内張り内で配線作業が完結できます。

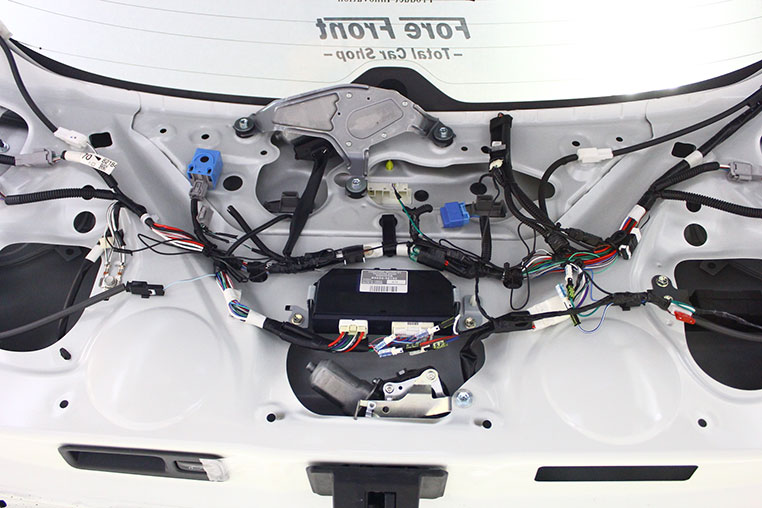

ハリアーの場合（バックドア側）

上はハリアーの例ですが、真ん中に見える黒いボックスみたいのがコンピューターなんです。
なるほど、なるほど。
車種によって作業場所が違ったりはしますが、いずれにしてもバックドアを制御しているコンピューター付近での配線作業となります。

✔ そのあたりの車種別の配線情報については、コムエンタープライズの予約ロックキット（パワーバックドア用）の詳細ページから調べられる。

難易度的にはどうですか？
DIYでできそうかな？
ウチの電装ユニットの取り付けとしては、簡単な部類です。
そうなんですか？？？
なぜなら、ハリアーパターンならバックドア側、アルファードパターンなら車内側で配線が完結しますので。
あー。バックドアから車内に、配線を引き入れたりする必要はないんだ。
そういう作業が必要ないように配慮して設計していますので、大丈夫です。

予約ロック（バックドア用）後付けに必要な、配線の種類

始めに、予約ロックキット・バックドア用の配線作業の全体像を掴んでおきましょう。

常時電源とアースを取る

まず必要な電源は常時電源。
それとアースですね。
ここまでは普通。
なお、こういう電源関係も、バックドア制御コンピューター付近で配線から取ります。

バックドアクローズスイッチ線

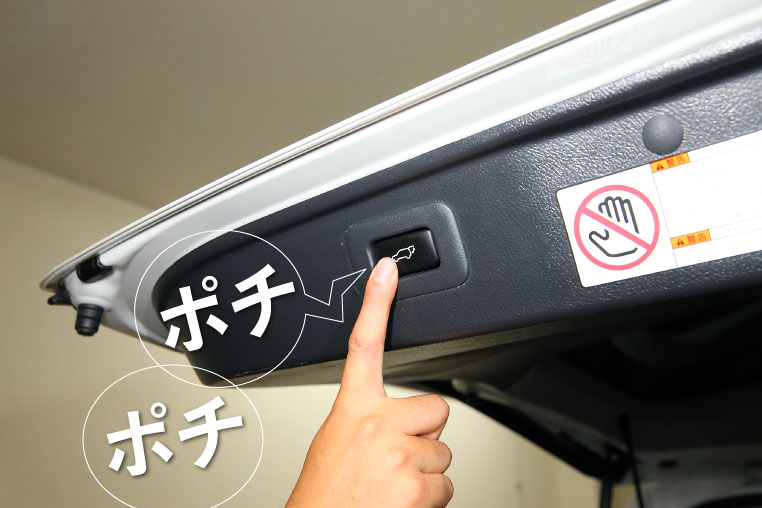

それとバックドアを閉めるときに押す、スイッチの信号線を取ります。

つまりこのボタンの先の線、ですね。
この線は、バックドアクローズスイッチ線と呼んでいます。
フムフム。
20アルファード╱ヴェルファイアの場合は、コンピューターが車内側にあるので、この信号線も、バックドア側ではなく室内側で捕まえます。
けっきょくコンピューターにつながっていくから、その付近で取る、ということですね。
そうですね。バックドア側で取るより、そのほうが圧倒的に作業効率がよいです。

✔ ハリアーの場合は、逆にバックドア裏で捕まえる。

バックドア開閉検知線（ドアカーテシ線）

次はバックドア開閉検知線……これはいわゆるドアカーテシ線と呼ばれる線ですが、それのバックドア用の信号線があるので取ります。
つまりバックドアが開いているか・閉じているかを、検知するための信号線ですね。
そうです。これもバックドアの制御コンピューター付近で取ることができます。

バックドアアウターロックスイッチ線

あとは、バックドア外側についているロックスイッチの線も取ります。バックドアアウターロックスイッチ線と呼んでいますが。

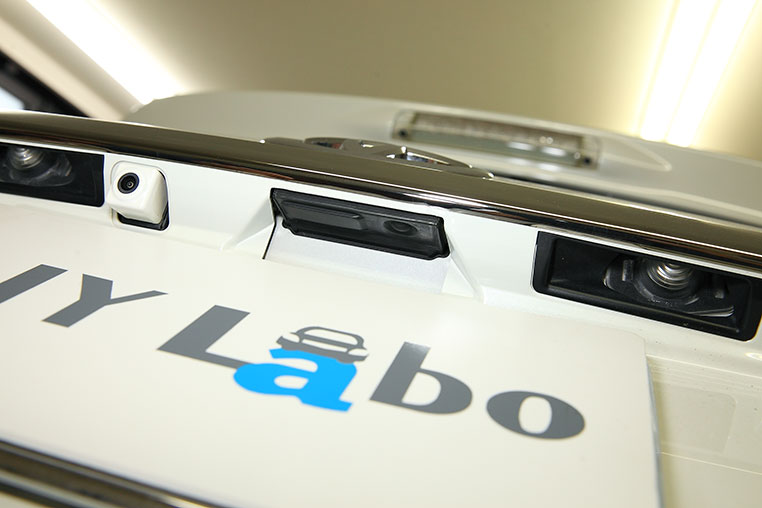

20ヴェルファイアのバックドアロック＆アンロックスイッチ。

アンロックは大きいボタン、ロックは小さいボタンが付いていますね。
そのうちの、ロックスイッチの信号線を捕まえる必要があります。
それもバックドアの、制御コンピューター付近で取ればよいと？
いいえ。バックドアの制御コンピューターは、ドアの開け閉めだけを担当しています。ロックとかアンロックを担当しているのは、助手席側にあるBCMというコンピューターなんです。

✔ BCMとは

「ボディ・コントロール・モジュール」の略で、いろいろな種類の配線が集まってくる場所。トヨタ車・ニッサン車・ダイハツ車などは、助手席グローブボックスの奥にあることが多い。

というわけで、そのBCMに向かっている途中で、バックドアアウターロックスイッチ線を捕まえます。
具体的には、どのへんで捕まえますか？
これは20アルファード╱ヴェルファイアでいうと、助手席のキックパネル内で取れます。
それだけは、配線作業がフロントのほうに飛ぶんですね。
そうですね。当然ながらリア後方も通過していますが、後部で取ろうとすると、数十本の配線束の中から探すことになるので大変なのです。
なるほど。取りやすいところから取る、ということですね。
以上、5本の配線への接続作業がすべてです。
整理すると、これ（↓）が登場する配線の種類です。

✔ 常時電源

✔ アース

✔ バックドアクローズスイッチ線

✔ バックドア開閉検知線

✔ バックドアアウターロックスイッチ線

「予約ロックキット・バックドア用の取り付け方法（後編）」に続く
