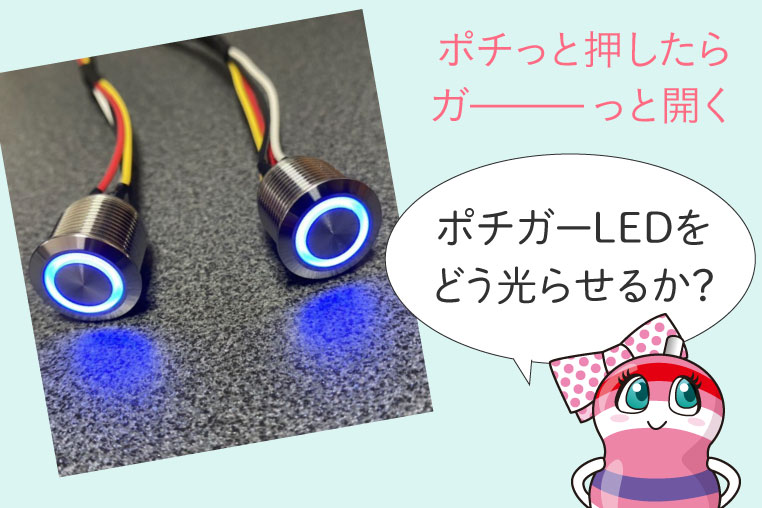

ポチガー・ウチガーLEDの光らせ方

---

ポチガー（ウチガー）LEDを、ルームランプ連動＋アンロック連動で光らせるには？

• 1
• 2

ポチガー・ウチガーのLEDの光らせ方。現在ルームランプ連動（ドア開閉連動）にしているが、集中ドアアンロック時にもLEDを光らせたい。リレーを使えば、アンロック連動でも光らせることができそうな気もするが……

•

  読者の方から頂いた、ポチガー（ウチガー）の光らせ方の悩みについて、回答していきたいと思います。

  ●レポーター：イルミちゃん

■ 質問

---

 スライドドアのワンプッシュオープナースイッチ（※ポチガー車内バージョンのウチガーです）を付けていますが、このLEDを現在はルームランプ連動（ドア開閉連動）にしています。

 しかし、この状態ですと移動到着時、スライドドア開閉前に集中ドアロックの操作でアンロックしたときには点灯しません。

 そこでリレーを使って、ドアアンロック時に点灯する仕組みを追加する事は可能でしょうか？

---

質問者╱パン君

•

  パン君が内張りに埋め込んでいるポチガー（ウチガー）がこちら。


•

  悩みどころは、ご家族の方が車内からスライドドアを開けて降りるときですね。集中ドアロックを解除した時点ではウチガー（オープンスイッチ）が光らず、実際にそのスイッチを押して、ドアが開き出してから光るのでは、意味がない……と。

•

  なるほど。

  ●アドバイザー：CEP 服部研究員

•

  ルームランプ連動に加えて、アンロック信号でもLEDを光るようにすれば、悩みは解決しそうではありますが……どう配線すればよいのでしょうか？

•

  うーん。
  これはなかなか難しい話ですね。

•

  リレーを使えば、ルームランプ連動＋アンロック連動にできそうですけど？

•

  単純に2つの連動をミックスさせるだけでは、この場合は、意味がないかと。

•

  それはなぜ？

•

  アンロックの信号は、アンロック時の一瞬しか電気が流れないんですよ。



✔「ドアロックモーター配線（ドアロック線＆アンロック線）の探し方」参照。

•

  ……あ〜。

•

  集中ドアロックを解除した瞬間だけ光る、という感じになってしまいます。

•

  継続的に光っていてくれないと意味がないですね。

•

  しかしそうするためには、タイマーリレーのようなものを組み合わせる必要があります。

•

  タイマーリレー？

•

  信号が一瞬入ってきたら、その後一定時間出力する仕組みなんですが、あまり一般的なものではないですね。

•

  ふむふむ。

•

  例えばエーモンさんがラインナップしていてくれれば、DIYユーザーも扱いやすくて車業界でも一般的になるでしょうけど……

•

  残念ながらエーモンのラインナップに、タイマーリレーはないですね（※）

※ 以前あったエーモン製タイマーユニットが近い存在だが、今は廃番になっている。

•

  タイマーリレーは数千円するような大きいリレーが多いし、個人ユーザー用というよりは産業機器用であったり、オーバースペックなものが多い気がします。

•

  ウーム。

•

  回路設計に詳しい人で、そういった部品も調達できる人なら組めるかも知れませんが……

•

  なるほどね。

•

  タイマーリレーを使って回路の設計を考えるくらいなら、別のユニットを使ったほうが安く済みますよ。

•

  ……ほう。
  まだ何か手があるようですね。

•

  難易度や部品代を考えると、タイマーリレーよりルミナスを使って頂くほうがカンタンです。

•

  ルミナス？
  どこかで聞いたことある名前が……

•

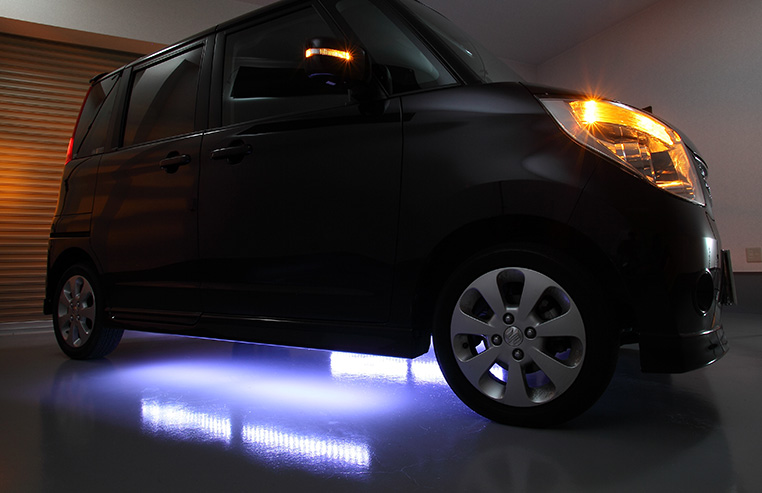

  ウェルカムランプを後付けするときに使う、電装ユニットですよ。



✔「後付けしたLEDを、ウェルカムランプとして光らせる方法」参照。

•

  ウェルカムランプ用の制御ユニットが、ここで出てくるのか。

•

  なぜかというと、今回の質問者の方がやりたい制御がカンタンにできるからですよ。

•

  ほほう。……ルミナスを使うと、どういう挙動になるんでしたっけ？

•

  アンロックしてから一定時間、LEDを光らせることができるので。

•

  あー、そっか！ ウェルカムランプの制御用だから、そういう仕組みが入っているんだ。

•

  リモコン操作でも、集中ドアロックでも、アンロックしたタイミングではLEDが継続的に光ります。

•

  なるほど、なるほど。

•

  さらに、ルームランプ連動線をつなぐこともできるので、現状で質問者の方がやっているルームランプ連動も生かせます。

•

  まさにパン君のやりたいことそのものが、実現できるんですね。

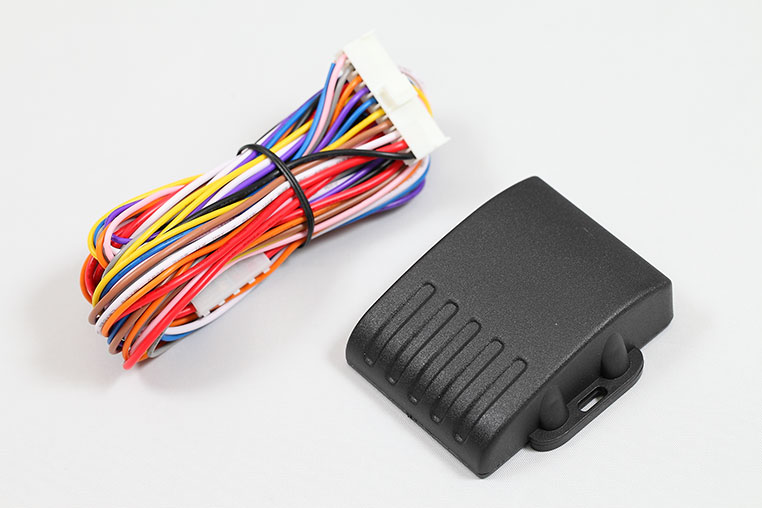

コムエンタープライズのウェルカムランプキット・ルミナス

•

  ただ、一点、注意点がありますね。

•

  ふむ。

•

  説明書通りにルミナスを取り付けると、エンジンがかかった状態でのアンロックは無視する仕組みになっているんですよ。

•

  ムムム。

•

  この制御だと、今回の質問者の方はちょっと困るかと。

•

  ご家族の方を送っていって、集中ドアロックを解除するときにはエンジンがかかったままのことも多そうですよね。自分はすぐ走り去るんだから、エンジン停止はしないでしょう。

•

  ですよね。しかし、この点は裏技的な取り付け方法がありまして、「エンジンがかかっている状態をユニットが検知している線」をつながなければよいのです。

•

  あー、それってつまり、「ACCまたはIG電源につなぐ」と書かれている線のこと？

•

  そうですね。それを接続しなければ、エンジンオンの状態でも、アンロック信号でポチガー（ウチガー）が一定時間光るということになります。

•

  ナルホド！

•

  ルミナスの、ACC/IGを取らない取り付け方法が、今回の要望には一番ピッタリなのではないかと思います。

•

  考えてみるとウェルカムランプと発想が近いから、ですね。

•

  あるいは、質問者の方がリレー制御にこだわるのであれば、代替案もあります。ルームランプ連動＋イルミ連動でポチガー（ウチガー）を光らせるという方法もあるかと思いますが……

•

  ふむふむ。アンロック前から光りっぱなしにしておくわけね。

•

  この場合はリレーがあればできます。しかし注意点もあるので、次回はそのあたりを解説しておきましょう。
