ルーミーのディスプレイオーディオで使えるスピーカー線分岐ハーネスはないの？

ディスプレイオーディオ車のルーミーで使える、スピーカー線分岐ハーネスを探している読者からの質問。ディスプレイオーディオ用ハーネスがあるビートソニック製は、ルーミーは適合外なのだが……

•

  この物語は、あるDIYラボ読者の方から頂いた、一通のメールから始まりました。

  ●レポーター：イルミちゃん

■ 質問

初めまして。いつも拝見させて頂いてます。naru と申します。

トヨタのディスプレイオーディオ用のスピーカー線分岐ハーネスの記事を見ましたが、トヨタルーミーのディスプレイオーディオは、ダイハツOEMのため使えないとの事でした。

ルーミーのディスプレイオーディオで使えるスピーカー線分岐ハーネスってありますか？ 調べてもなかなか出てこなくて、教えていただけると幸いです。

---

質問者╱naruさん

•

  naruさんが冒頭で触れている「トヨタ・ディスプレイオーディオ用のスピーカー線分岐ハーネス」とは、ビートソニックのBH10のことで……

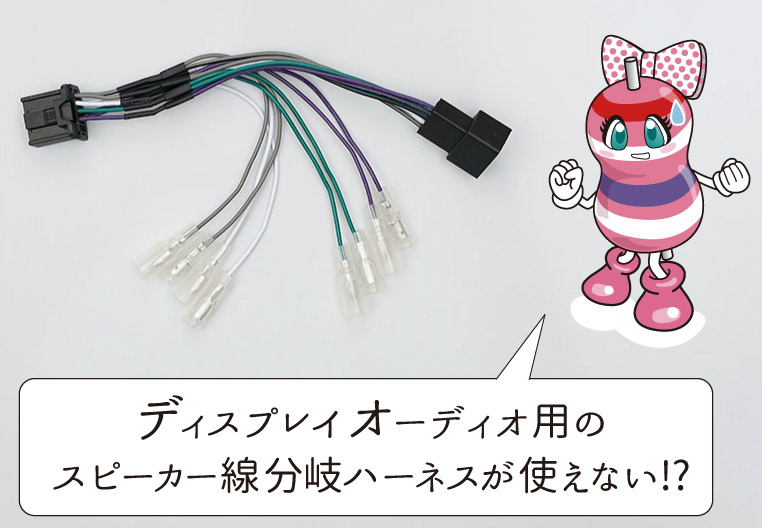

Amazonでも販売されているビートソニック BH10（※ディスプレイオーディオ車専用であり、JBLプレミアムサウンドシステム付き車には適合しない）

---

•

  ディスプレイオーディオ裏につながるカプラーに割り込ませると、スピーカー信号を取り出すことができる分岐ハーネスです。

•

  スピーカー線を加工しないでサブウーファーを追加したいときなどに使えるハーネスですね。

  ●アドバイザー：カーデン 佐伯研究員

•

  ……だけど、ルーミーのディスプレイオーディオには適合しないんだ？

•

  そうみたいですね…。メーカーのビートソニックいわく。

•

  同じディスプレイオーディオなのに、なんでダメなんだろうか？

•

  実は同じではないんですよ。

•

  む…？

•

  車両配線図で確認してみたところ、ルーミーのディスプレイオーディオのカプラー形状は、10ピン6ピンの可能性が高いです。年式にもよるかもしれませんが。

•

  10ピン6ピンってどこかで聞いたことあるような？

•

  ディスプレイオーディオになる以前のトヨタ車の、ディーラーオプションナビと同じってことですね。


•

  へえぇ…。ディスプレイオーディオなのに10ピン6ピンなんてあり得るんだ。

•

  もちろんすべての年式・グレード・装備のルーミーがそうだとは言い切れないので、一番確実なのは、現車のナビ裏を確認してもらうことです。

•

  確認してどうするの？

•

  実際に10ピン6ピンのカプラーだったとしたら、ディスプレイオーディオ用ではなくてトヨタディーラーオプションナビ用のスピーカー線分岐ハーネスが使える可能性が出てきます。

•

  おお。
  そういうことか！

•

  具体的には、ビートソニックのBH8ですね。



Amazonでも販売されているビートソニック BH8 本来はトヨタディーラーオプションナビ（10ピン6ピン仕様）用のスピーカー線分岐ハーネスだ。

---

•

  しかしルーミーはディスプレイオーディオなんだから、仮に同じ10ピン6ピンだったとしても、ピン配列が異なる可能性も…？

•

  その点も車両配線図で確認してみる限りでは、トヨタの10ピン6ピンと同じに見えますね。

•

  それなら、BH8を使えばスピーカー信号が取り出せる！

•

  ただし年式その他の違いによって、そうではないルーミーもあるかもしれません。

•

  ふむ。今回の話、ルーミーの全車がそうであると断定まではできないってことね。

•

  ですのでやはり一番確実なのは、質問者の方のルーミーで実際にナビ裏を確認してもらうことです。

•

  そっか。現時点でBH8を買うのはバクチな面もある。現車確認してからBH8を買うかどうか検討するように、naruさんに伝えよう。

•

  あのぉー。
  佐伯研究員。

•

  どうしました？

•

  先日の話をnaruさんに伝えたところ、こんな返信がきました。

” 今回は（自分の車ではなく）知人のルーミーが納車されるにあたって「新車なので純正配線の加工無しで、極力カプラーオンでサブウーファーを取り付けて欲しい」と頼まれている状況です。

実はその知人から、納車して当日中に取り付けしたいとお願いされていて……なのでとりあえず、BH8を買ってしまおうかなと思っています。

※質問者╱naruさんのメールより抜粋

---

•

  出た！ DIYユーザー得意の見切り発車…！

•

  ……まだ納車前のルーミーだったんですね。

•

  しかも現車のディスプレイオーディオ裏を確認してからBH8を買ったのでは、遅いという事情のようです。

•

  うーん、しかしそうは言ってもなぁ。BH8が必ず付くとは保証できないし……？

•

  事情が事情なので、保証はできないけど、naruさんのバクチを応援するしかないですね。……と、naruさんに伝えておこうっと。

•

  ……。



---

•

  佐伯研究員、調査隊のnaruさんから〈報告レポート〉がとどきましたよ。

•

  どれどれ……

” こんばんは。例の話の通り、ルーミーはトヨタの10ピン6ピン用のスピーカー線分岐ハーネスでいけました！ ルーミーのディスプレイオーディオは、トヨタのディスプレイオーディオとは違うということが証明されましたね（笑）

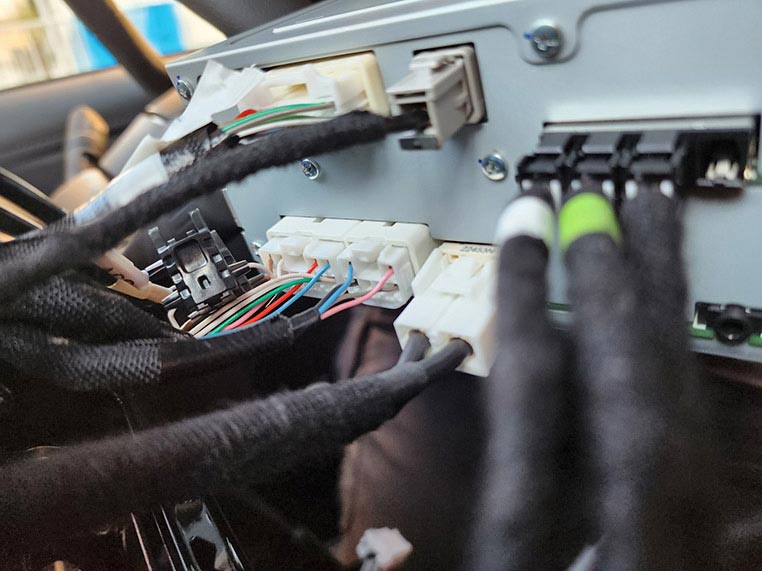

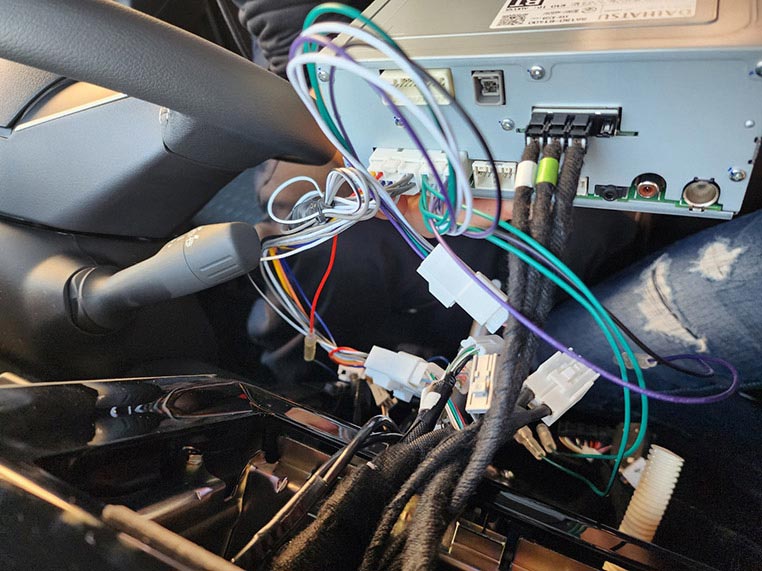

上手く撮れませんでしたが、ビートソニック BH8の取り付け写真を送ります。 なお今回取り付けたのは、ルーミー カスタムG-T 4BA-M900A-GBVJ です。



Photo by naru



Photo by naru

•

  上手くいったようです！

•

  あー、付いてよかった。

•

  naruさん、検証結果のご報告と証拠写真撮影、ありがとうございました～。

✔ ルーミーのディスプレイオーディオからスピーカー信号の取り出しを考えている人は、まずナビ裏のカプラー形状を確認し、10ピン6ピンカプラー仕様であれば「ビートソニック BH8」でスピーカー信号の取り出しができる可能性が高いようです。

✔ しかしカプラー形状が同じでもピン配列が異なるケースが無いとも言い切れず、そもそもメーカーのビートソニックが適合としているわけでもないため、あくまでも自己責任の技ということになります。
