オートサービスショー2019・ルポ
ボールジョイントのブーツ交換をスムーズに行う方法
ボールジョイントのブーツはゴム製で消耗品。亀裂が入っていたら車検にも通らない。しかし、交換作業は外しにくい上、（専用工具がなければ）付けにくい。そこでボールジョイントブーツ交換のための、新しい専用工具が登場。作業者の支持が高いアイテムなので、紹介しておこう。
ボールジョイントブーツの交換は、足回り整備の重要メニュー
-
今日のテーマは、ボールジョイントのブーツ交換です。
●レポーター：イルミちゃん
-
ボールジョイントって、足回りでよく出てくるやつ。
●DIYラボ別館 ユキマちゃん
-
そうそう。接合部分がスムーズに動くように中にグリスが入っていて、それが漏れないようにゴム製のカバーが付いています。
-
そのゴムの部分が、ボールジョイントブーツね。
-
ゴムってことは、消耗品よね。
-
そう。
ブーツはゴムだから劣化します。 -
劣化すると、どうなるの？
-
亀裂が入ったり、切れたりして、中に入ってくるグリスが漏れてきて……
-
ベタベタになりそう。
-
それだけでは済まず、内部に泥水が入って、錆びて、足回りが破損しかねない。
-
「たかが亀裂」と、あなどってはダメね。
-
だからこそ、足回りのブーツ類は車検時の重要点検項目にも含まれてくるのです。
-
グリスが漏れていたら……車検もアウト？
-
てゆーか、今はもっと厳しくなっていて、ヒビが入っているだけで交換しないといけないんだって。
-
なるほど。
-
ですから、自動車整備の業界ではボールジョイントブーツの交換頻度も上がっています。ここからが本題。
ボールジョイントブーツの外し方
-
このボールジョイントブーツですが、作業効率やコストの問題で、最近は「圧入式」になっています。
-
アツニュウシキってなに？
-
ブーツをはめる台の径よりも若干小さめのリングがゴムの中に入ってて、ぎゅっと押しつけることで圧入する、という方式ね。
-
フムフム。
-
ぎゅっと圧入すれば作業完了するので、（専用工具があれば）作業効率が良く、普及しているのです。
-
……それって、交換するときはどうやって取るの？
-
まずはそこが問題で、専用工具を持ってない人はマイナスドライバーでこじって外したりとか……
-
……あんまりいいやり方とは言えないやつ。
-
まあ、実際、傷付けたり怪我をしたりする可能性があるのでね。足回りの作業空間は狭いし。
-
フムフム。
-
整備解説書だと、「内張りはがし的なものにマスキングテープを巻いて傷つけないようにしてこじる」などと書かれていたりするようですが……
-
マイナスドライバーよりは良さそう。
-
でも、もうブーツが破けてグリスでグチャグチャになっている状況だとすると、それも効率も悪い。
-
……ふむ。
-
そこで、自動車整備のプロ向けイベント「オートサービスショー」で見つけたコレ。
-
ボールジョイントのブーツ交換に特化した、専用工具なのです！
-
でた。
マニアック工具！ -
で、これが、プロの作業者にはかなりウケていて売れているらしい。
-
実はみんな困っていたのね。
-
内容としては、ボールジョイントブーツを外す工具と、付ける工具がセットになっています。
※それぞれの単品売りもある。
-
じゃあ、例の「圧入」もできるってこと？
-
そういうことね。順番としては、まずは古くなったブーツを外しますが……
-

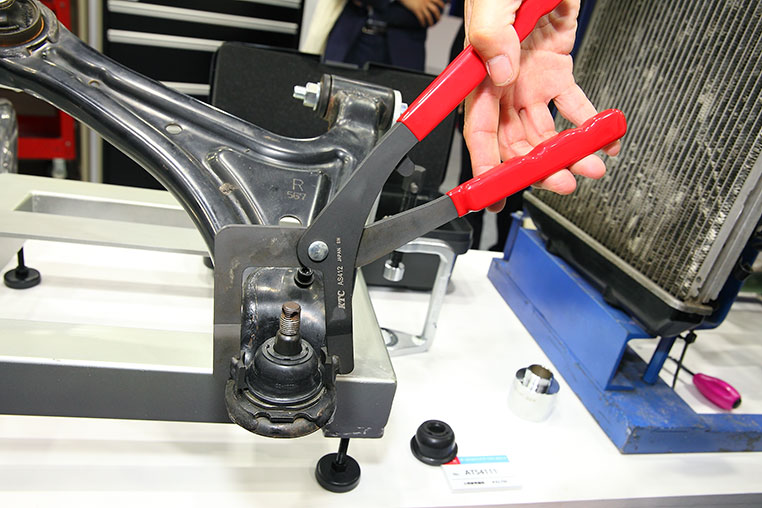

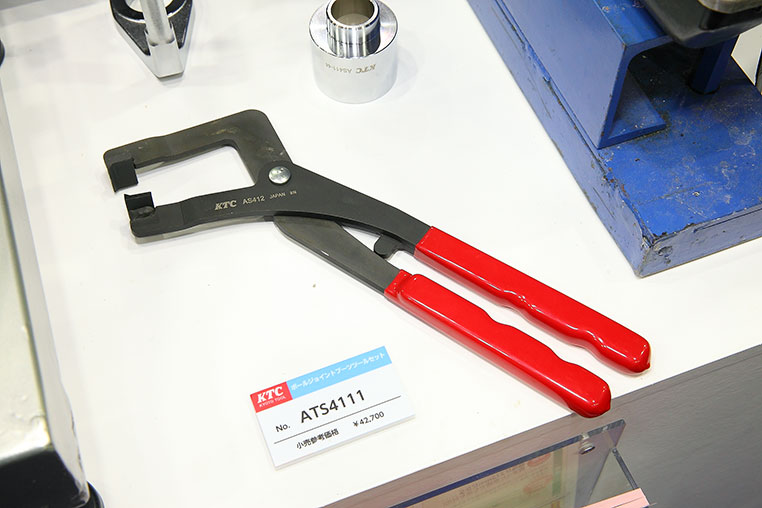

ボールジョイントを外すための工具が、ボールジョイントブーツプライヤです。
-
コレでどうやって取るの？
-
ツメがブーツの形に合う形状になっていて、きゅっと握ったらそのままスポン。
-
キレイに抜ける。
-
専用工具の威力はさすがね。
-
次は、付けるときのやり方。

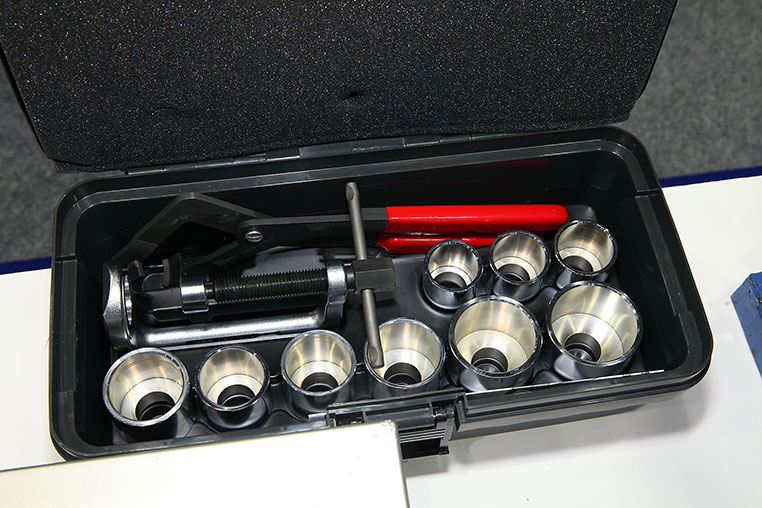

KTCのボールジョイントブーツツールセット。すでに販売開始している新製品。
ポコン
ボールジョイントブーツの圧入方法
-
ボールジョイントブーツを付けるときって、今まではどうやっていたのかな？ 圧入って言われても……
-
専用工具をもってない人は、ブーツの径にあった塩ビパイプのようなものを用意して、ハンマーで叩いたりとか……
-
……いや、でも、ハンマーを振りかざすスペースも無いし、圧入作業はテキトウにやると歪んで入ってしまったりするわけよ。だからハンマーはしまってね。
-
じゃあ、付けるときの専用工具っていうのは？
-

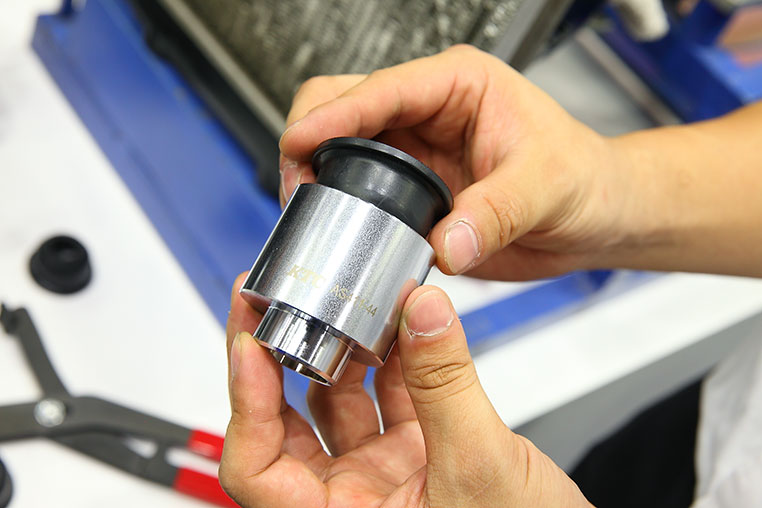

ボールジョイントブーツインサーターの出番です。まずはブーツサイズに合わせたアダプター（アタッチメント）を選んで、そこにブーツをはめて……
-

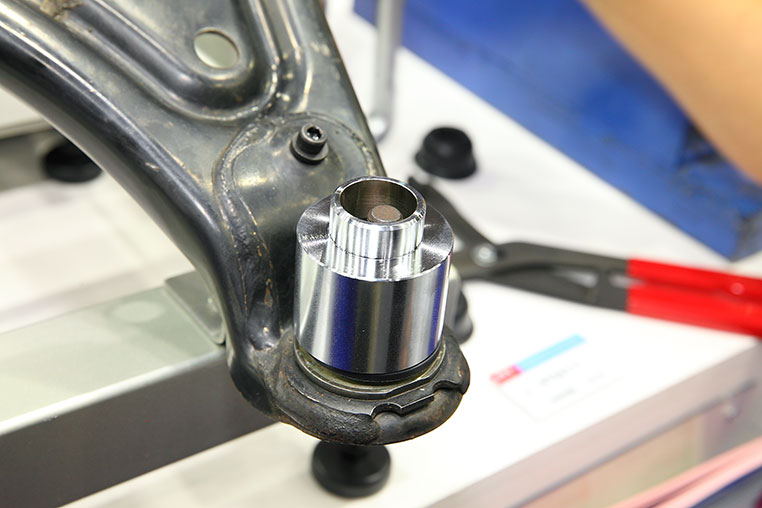

ボールジョイントブーツを、土台のところに載せます。
-

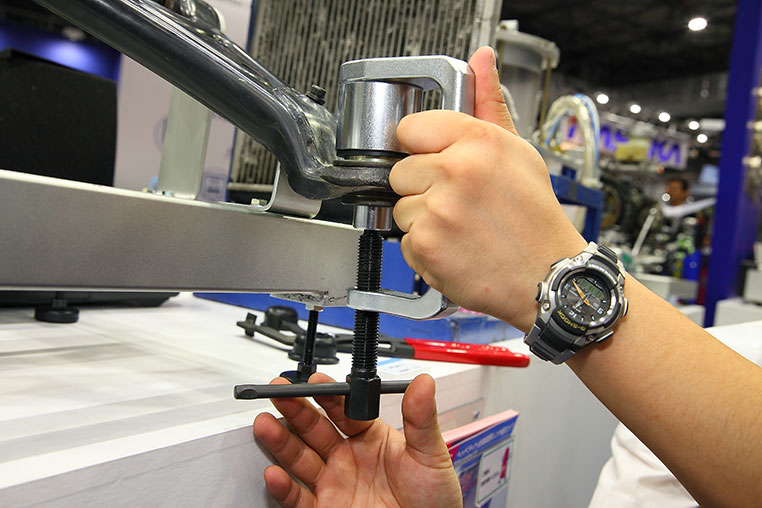

そして、こんな形の専用工具（↓）で万力のように締め込んで圧入…！
-
ボールジョイントブーツが、土台とツラになったら完了！
-
圧入っていうから、どんな大変な作業かと思いきや、カンタンに付いたわね。
-
……まさしくそれが、専用工具の恩恵ね。
……ナルホド
9種類のアタッチメントをラインナップしている。
