光るLED凧（タコ）

縁起物イルミネーション・光るLED凧（タコ）に挑戦…！の最終回。超軽量モバイルバッテリー×DC5VのテープLEDを組み合わせて光らせる、見た目バッチリおめでたい凧の具体的な作り方を解説する。そして完成した凧を飛ばす試みはどうなったのか？

光るLED凧の作り方

「光るLED凧（タコ）は製作可能なのか？」の続き。

●DIYラボ別館：ユキマちゃん
平川研究員がどのように光るLED凧を作ったのか？製作過程を見せてもらうために、今日はエルパラさんに取材にきたよ。

●DIYラボ別館：所長

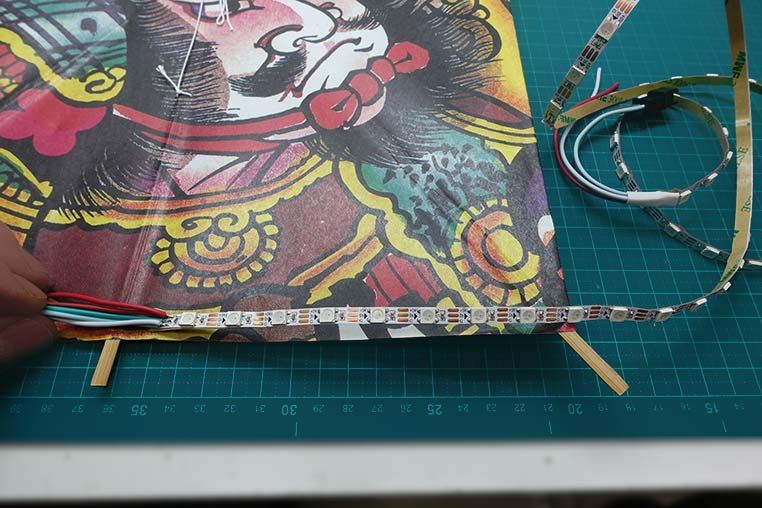

テープLEDを貼るときは、まず配線が凧の下側にくるような向きでスタートさせました。

●アドバイザー：エルパラ平川研究員

配線が凧の下側にくるような向きでテープLEDを貼る

下段中央からスタートしたことには、なにか意味があるのかね？
はい。下段中央から一系統は左周り、もう一系統は右周りにして貼っていくのがポイントです。
普通にぐる〜ーっと一周するんじゃなくて？
左右対称になるようにコの字に貼ったうえで、その2系統を同一の専用コントローラーにつなぐんだ。
ふむ。
それで？
そうすると、色や明るさの変化が左右対称になって揃うので、キレイです。

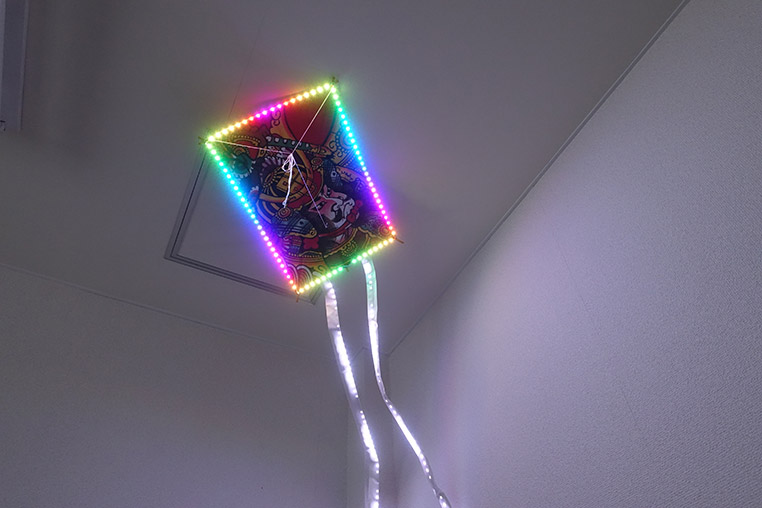

光るLED凧（たこ）完成イメージ

凧の外周に付けたテープLEDが左右対称に光っている

そういうことかぁ！
しかし、ひとつのコントローラーに2系統のネオピクセルLEDテープをつなぐことはできるのかね？
そこはネオピクセル専用の「3芯用分岐コード」がありますので大丈夫です。
なるほど、なるほど。……でもコの字に貼るときのコーナーはどうするの？
この極細ネオピクセルRGBテープLEDは直角には曲げられないから、いったん切って……

極細ネオピクセルRGBテープLEDは直角には曲げられないので、カドの部分はいったん切る

短い延長コードをハンダ付けし直して、連結させていきます。

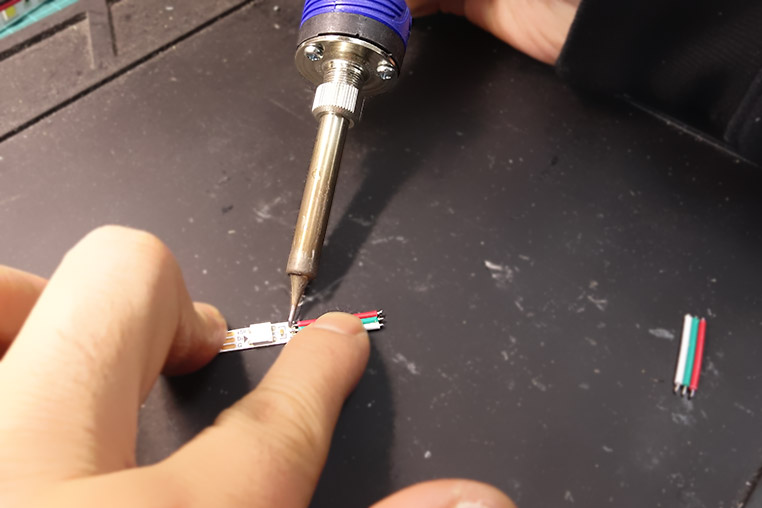

切断したテープLEDに、短い延長コードをハンダ付けする

カドのところは延長コードにすれば……直角に貼れるんだね。

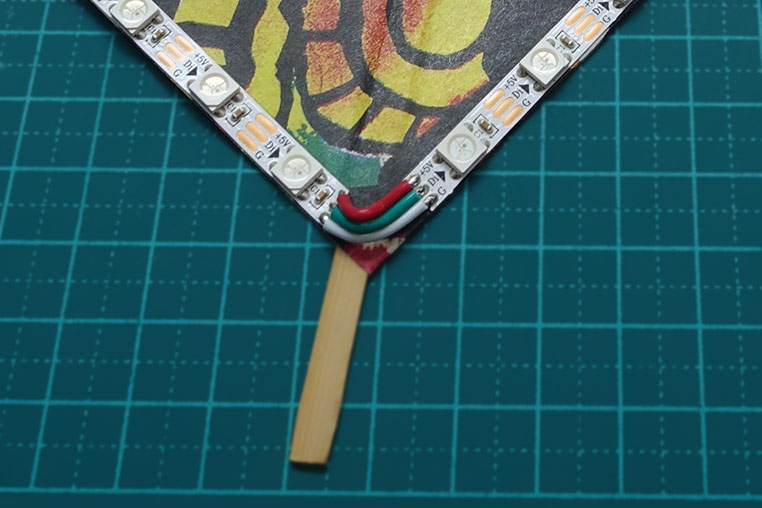

カドのところは延長コードにすれば、テープLEDを直角に貼れる

ひと手間かければ、四角形に光らせることはできるわけね。

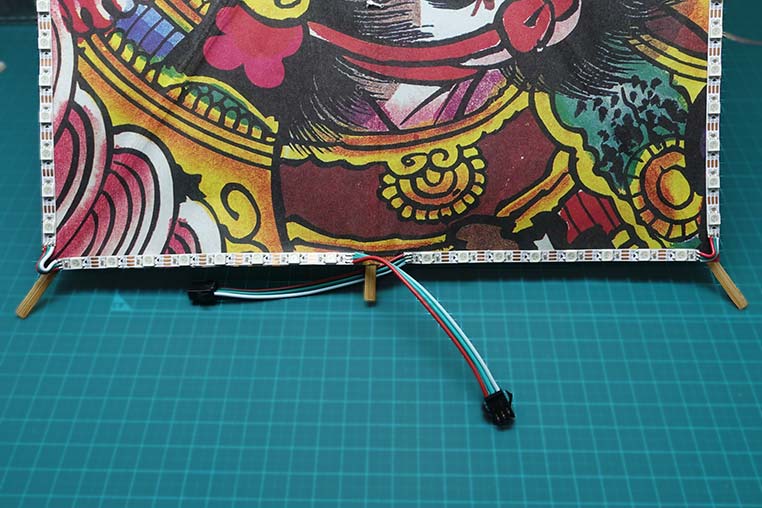

反対側のもう1系統も同じように貼っていきます。

凧の外周部の反対側にもテープLEDを貼る

そして一番上のセンター合わせで、両方とも切っておけばいいんだね。

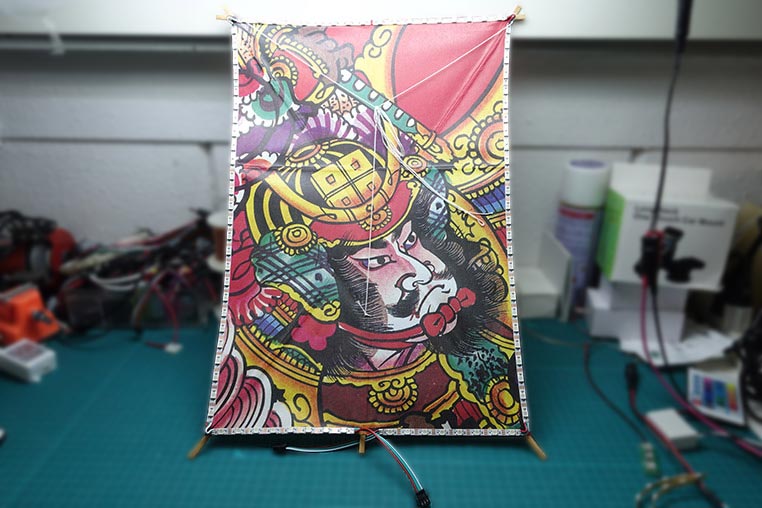

凧の外周部のテープLEDを貼り終えた状態

次に、凧の尾（しっぽ）にもLEDテープを仕込みます。

光るLED凧の現実的な問題点…

今回購入した凧の尾は、長い紙でした。
これにどうやってLEDテープを貼るのよ？
うーん。まあ、とりあえず折りたたんで、中に貼るしかないかな……と。

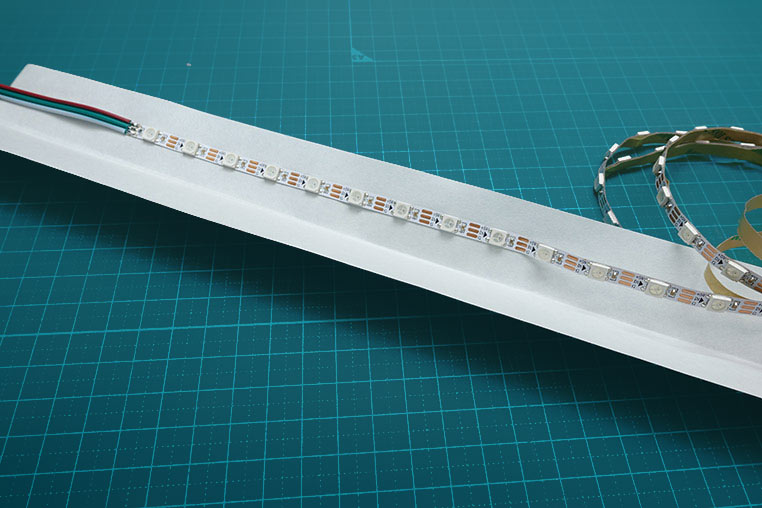

凧のしっぽとなる紙にテープLEDを貼る

ふむふむ。
内部に仕込んでいる。
LEDの光は透けてみえるはず。

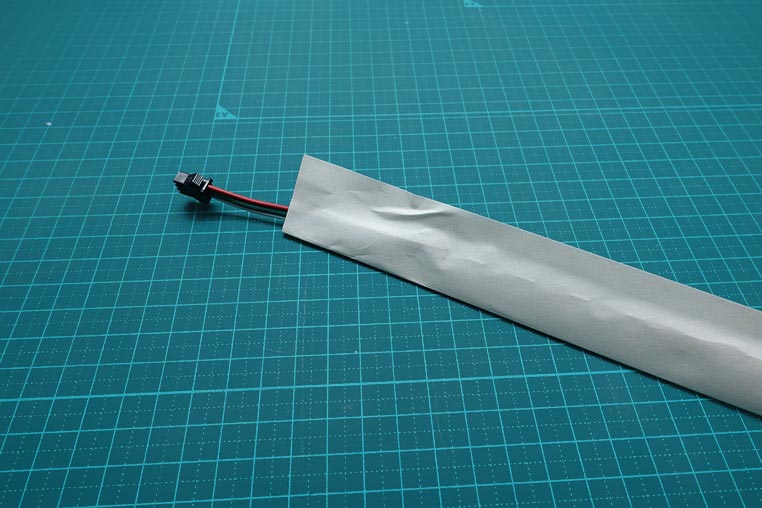

凧のしっぽにテープLEDを貼り終えたところ

それから電源となるモバイルバッテリー。ここはできるだけ軽量のものを選びたいので、いろいろ探してAmazonで買いました。
モバイルバッテリーはどうやって固定する？
凧の骨組み（竹骨）と凧紙の間に隙間があったから、タイラップで固定した。

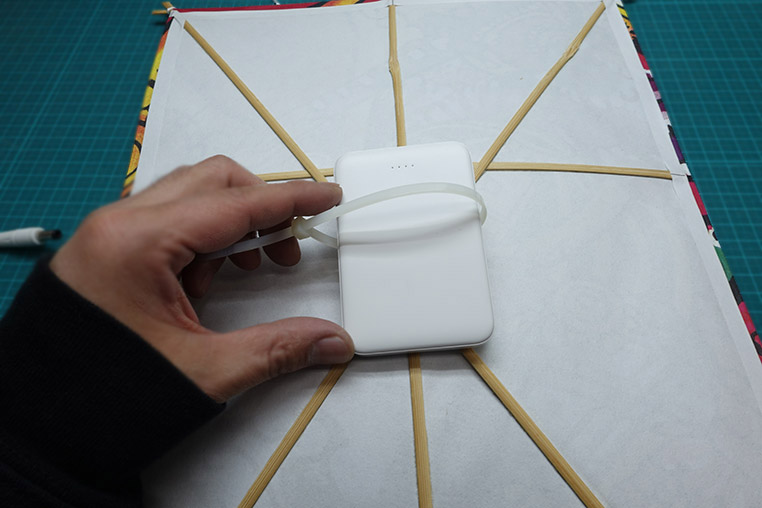

モバイルバッテリーを凧に固定

Amazonで販売している明誠モバイルバッテリー

そこからUSBをDCに変換するケーブル「USB/DC電源ケーブル」を中継して、2本のDCケーブルを下に出します。

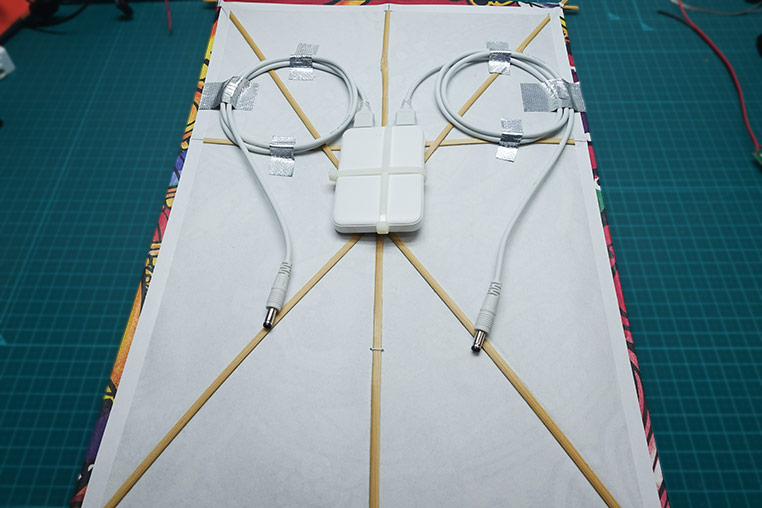

モバイルバッテリーに、USB→DC変換ケーブルをつなぐ

エルパラで販売しているUSB/DC電源ケーブルを使用。DC5V同士の接続なのでDC12Vに昇圧させるタイプは必要ない。

ケーブルはアルミテープで固定したんだね。
なんか、どんどん重くなっていくけど大丈夫かな。
……それからネオピクセルRGBテープLED専用のコントローラーも付けないといけない。

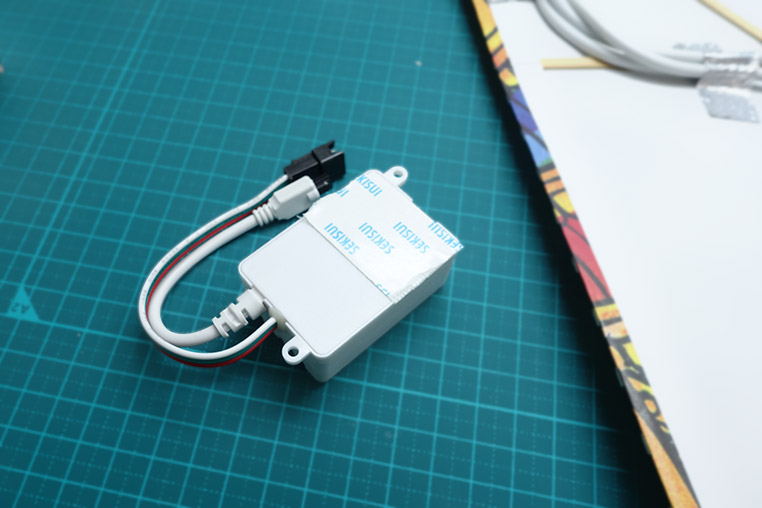

ネオピクセルRGBテープLED専用のコントローラー

専用コントローラーは2コいるから、こうなるね。

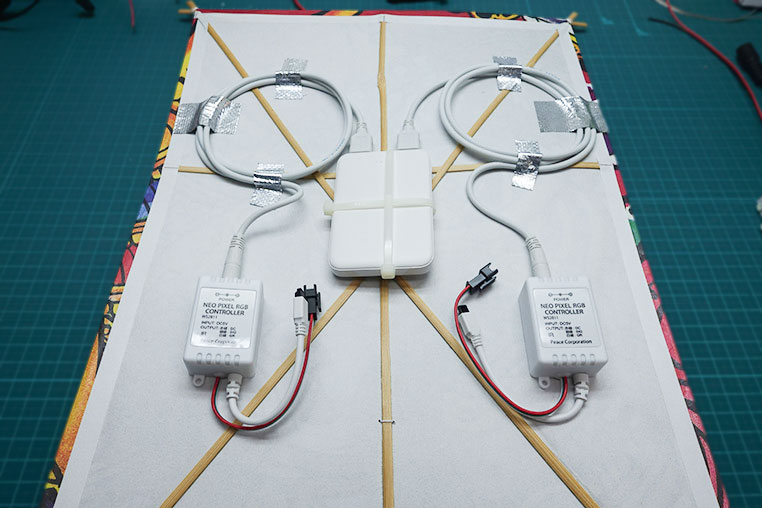

凧の背面に、モバイルバッテリーとネオピクセルRGBテープLED専用のコントローラーを2個付けた

……なんだか部品点数の多さが気になるんだけど？
さらに、それぞれ2系統のテープLEDに分けるために「3芯用分岐コード」も付けて……と。

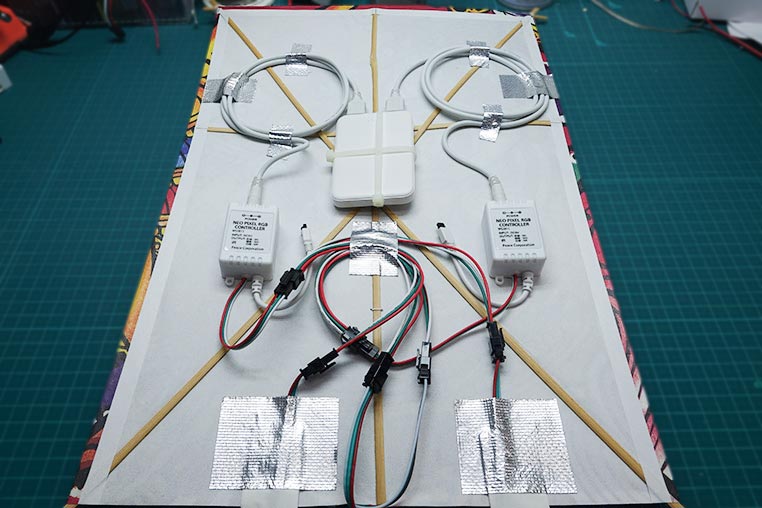

光るLED凧の完成状態　背面側

配線もけっこう重そうね。
あとはそれぞれのコントローラーから分岐したコードを、凧の本体部分と、しっぽのLEDテープそれぞれにつなぐんだね。
作り方としては以上なのですが……
ともあれ、モバイルバッテリーで光らせてみよう。

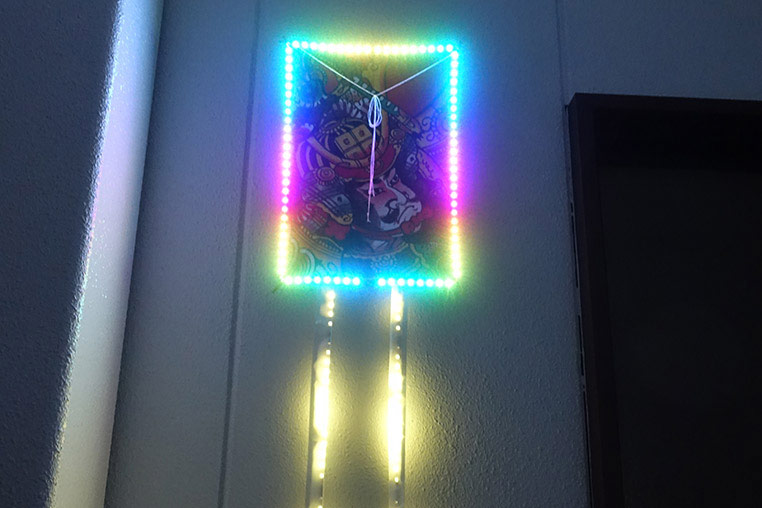

光るLED凧の完成状態　点灯時

おお～!! お見事～！地球上のものとは思えない。
よーし光った！
あとは飛ばすだけね！
その件なんだが、実はちょっと今回、失敗してしまってな。
え？
失敗って？？？
ちゃんと光ってるじゃないの？
気づかなかったかな？実は凧を購入するときに、間違えて小さいのを買ってしまったんだ。
……え？
え～っと、計ってみると、横幅が30センチで……縦が45センチくらいだね。
このサイズの凧に、モバイルバッテリーやら変換ケーブルやらいろいろ付けたら、重量的に飛ばすのはまず無理かなと。よほどの突風で飛ばされるとかなら別だが。
なによソレ、作る前から分かってたんじゃないのッ!?
それはそうだが、光らせないとしょうがない成り行きだっただろ。題材的に1月中にはやらないとヘンだし。だいたいオレのポケットマネーで買ったんだぞ。
……こうなったら墜落覚悟で1回だけ飛ばしてみる？
いやいや、危ないじゃないか。どこかに引っかかったりして問題を起こしたら、まずいだろう！
まあ、今年は「飾り凧」ってことでいいじゃないか。
それじゃあ読者が納得するわけないじゃないッ!! 飛ぶって言ったクセにぃぃぃぃ！
……。
まあ、いいじゃないか。光るLED凧を飛ばすのは来年の課題ということにして研究を続けていけば……
せめて一瞬だけでも飛んでくれれば、証拠写真を撮って本館の連中に見せつけてやれるのに。
しかしその一瞬のために、墜落させるわけにはいくまい。
……しかたない。
最後の手を使うか。
え。
最後の手…？
この凧を飛ばす方法があるっていうの？
ああ。
ちょっと待ってろ。

バタン！

平川研究員、どうするつもりなんだろ？
業務用の扇風機でも使う気かしら？
そんなんじゃ、凧は飛ばんだろ。
まあ、いいわ。私達が心配しても仕方ないし、コーヒーでも買ってこようかな。
お、いいねぇ。
ブレイクタイムにしよう。

おーい！
おや！
平川研究員の声がするぞ？
外……ね。
なにやってんのかしら？
今のうちだ。
早く写真を撮ってくれ。

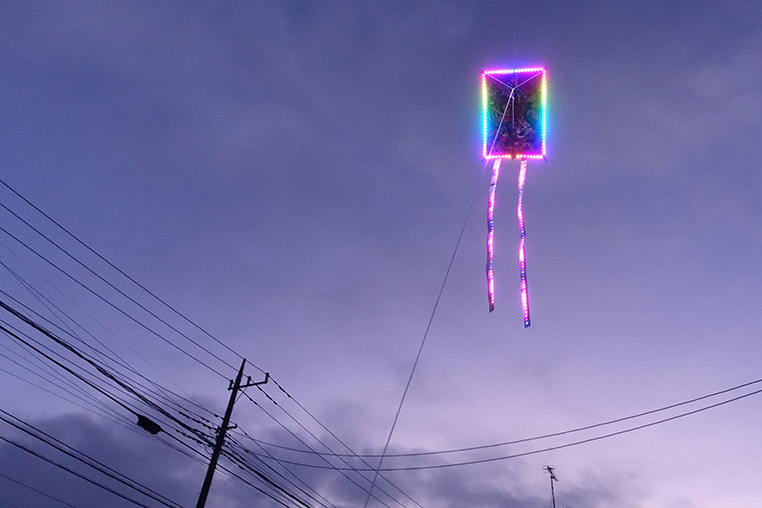

光るLED凧が飛んでいるところ

おおお～！と、飛んでるぅ！
なによ。飛ばないとかいって飛ぶんじゃないのッ!!
まさかの神風が……！
いや……神風どころか、今日は風は吹いていないんだけど？なんかあの凧、動きが不自然じゃない？
！！！
屋上に誰かいる！

光るLED凧が飛んでいるところ。人力で吊っているだけだった

あれは……長（ちょう）研究員じゃないのッ！
はっはっは。
長さんが飛ばしてくれているんだね。
さすがお調子者のチョウね。ウワサ以上にふざけた人物だわ。
おーい、おふたりさん！
なによ？
早く写真を撮ってください！こっちは命がけで飛ばしているんだから！
えーー。カメラ持ってないんだけど？ついでにエルパラの撮影機材を貸してよ。
そんなぁ～!!! ウワサ以上にグダグダじゃないですか！ DIYラボ別館！
じゃ、おれは仕事に戻るからな。あとは自分たちでなんとかしなさい…。
