LED自作のQ＆A

---

LED打ち替えの疑問。極性（方向）が分からないときは？

•

  この質問は、LED打ち替え職人に聞くのが一番ですね。

  ●レポーター：イルミちゃん

•

  あ〜、これはイルミスタでも、DIYユーザーからよく聞かれる質問ですね〜。

  ●アドバイザー：イルミスタ 野本研究員

•

  そうなんだ。

•

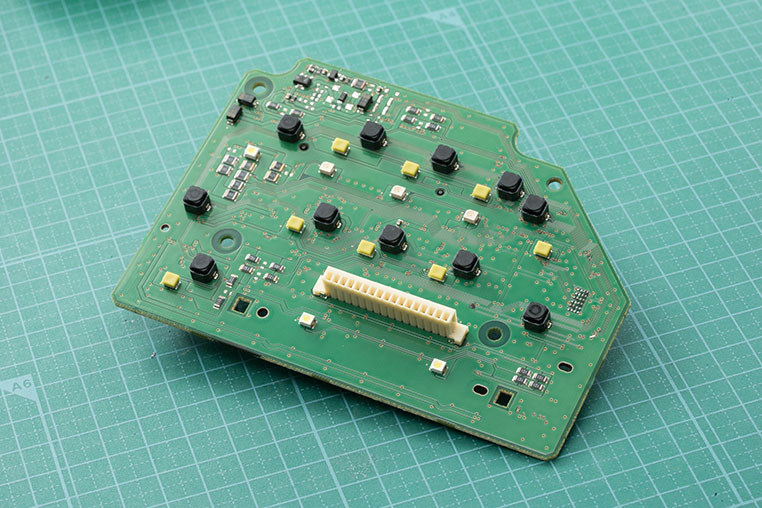

  純正基板上にプラス、マイナスのマークが書いてあればいいのですが、書かれていないケースもあります。

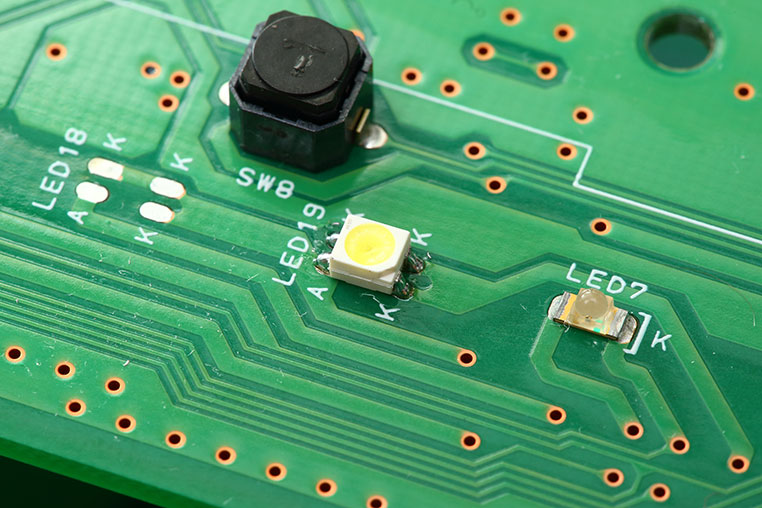

書いてある基板



＋－表記とは限らない。例えば上の基板はA、Kの記載がある。A（アノード）＝プラス側、K（カソード）＝マイナス側だ。

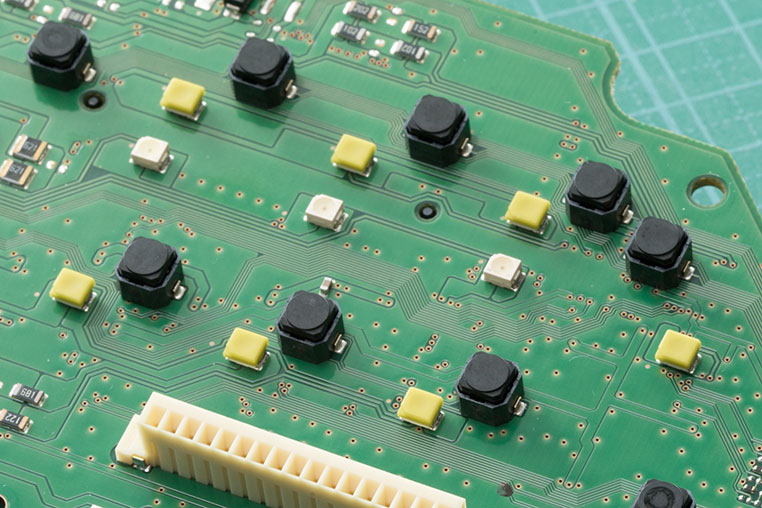

書いていない基板


•

  こういう基板だと、純正LEDのどっちがプラスでどっちがマイナスなのか分からないんですよ。

•

  純正チップLEDの、切り欠きの向きと同じにする……ではダメなの？

•

  それはダメです。なぜかというと、切り欠き＝プラスなのかマイナスなのかは、チップLEDによって違うのです。同じタイプのチップLEDだとしても、製造ロットによって変わったりもする。判断材料にはなりません。

•

  そうか〜。

•

  だからこういう場合は、純正LEDを取り去って、いざ新しいLEDをハンダ付けしようとしたときに、「あれ？ どっち向き？」ってなるんですね。

•

  なるほど。
  ……で、どうすればいいんでしょう？

•

  純正LEDを外してしまう前に、通電させて調べておく必要があります。カンタンに調べる方法を解説しましょう。

•

  まず、何も道具を持っていないとすれば、家庭用電源（AC100V）から、車用の電源（DC12V）に変換できるスイッチングアダプターを用意します。



ラインナップはエルパラHPのACアダプター参照。

•

  これをコンセントに差せば、12Vが取れるアダプターですね。テープLEDなどにも使ったりする。

•

  そうです。LEDを実験的に光らせる用途なら、1アンペアなどの小さいもので十分です。

•

  フムフム。

•

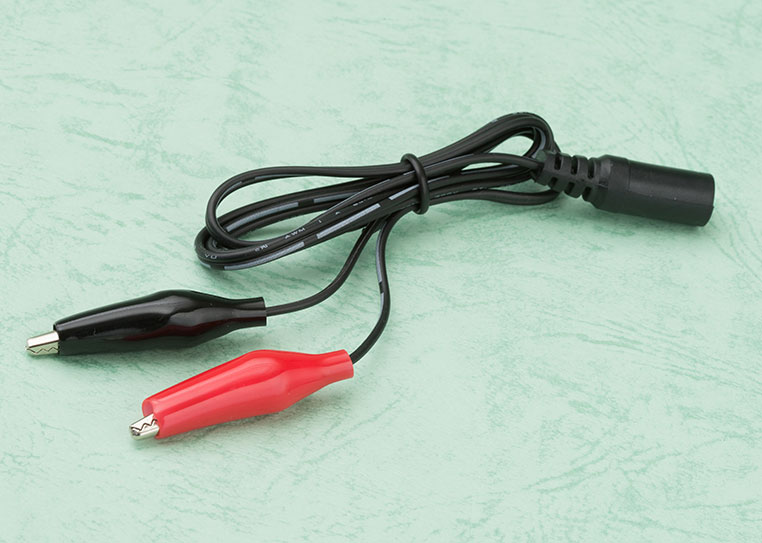

  あとはミノムシクリップ付きDCジャックをつなぎます。



エルパラで販売しているミノムシクリップ付きDCジャック

•

  このミノムシクリップは、DCジャックになっているので、スイッチングアダプターとそのままつながります。

•

  これでミノムシクリップに、12V電源が取れるんですね〜。

•

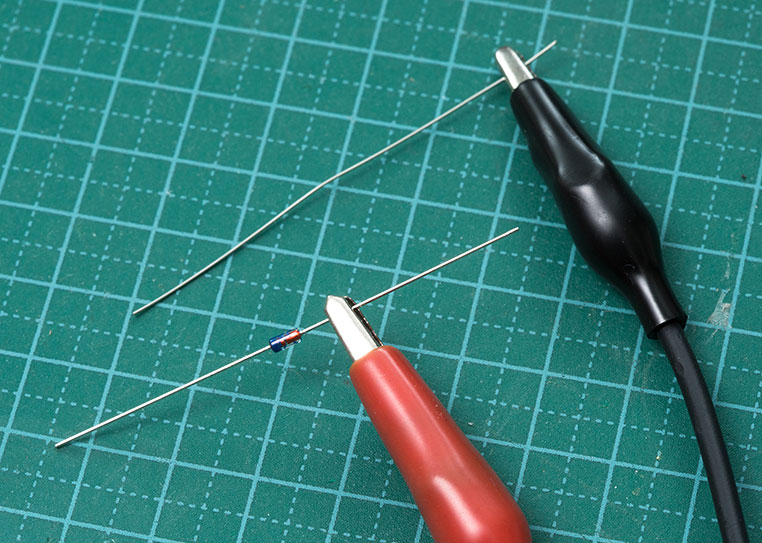

  次は、10ミリアンペアとか15ミリアンペア程度のCRD（定電流ダイオード）を用意して、ミノムシクリップのプラス側にはさみます。


•

  マイナスのほうにはスズメッキ線（……あるいはLEDや抵抗に付いていた足の切れっ端）などを挟みます。

•

  フムフム。

•

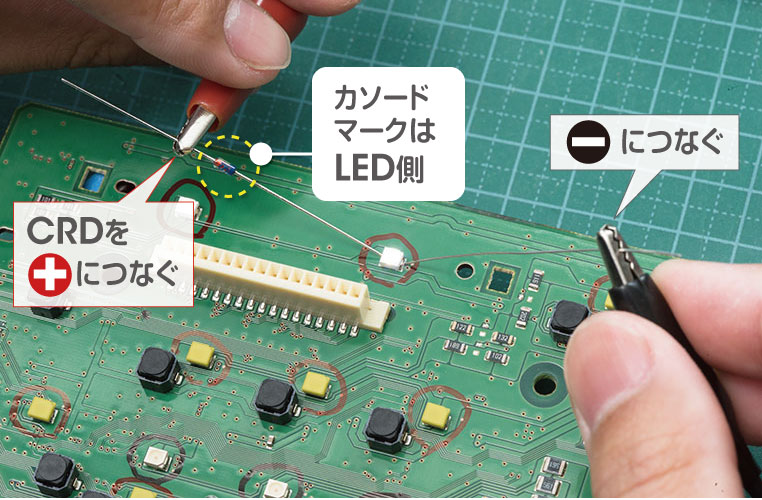

  このときの注意点。CRDには向き（極性）があります。CRDのカソードマーク（オビ）を、LED方向に向けてLEDの端子にあてます。


•

  反対側には、マイナスの棒（スズメッキ線）をあてていますよ。

•

  あ。
  純正LEDが光りました〜！

•

  これで光ったということは、CRDを当てている側が純正LEDのプラス側ということです。

•

  ならば、スズメッキ線をあてている側がマイナスってことか〜。

•

  そうですね。もし光らなかったら、その逆なので、逆向きに当てれば光るはずです。

•

  なるほどぉ。
  こうやって調べるんですね！

•

  で、純正LEDの極性（方向）を覚えておいて、純正LEDを外したあとに、極性を合わせてLEDをハンダ付けすればOKです。

•

  付け直すLEDの極性は、パッケージでしっかり確認しましょう〜。
