LEDフットライトの作り方

水色、ピンク、すみれ他、好きな色でLEDフットライトを自作する方法

• 1
• 2
• 3

LEDフットライトの光色にこだわりたい人は、自作がオススメ。足元が明るく便利になるだけでなく、ワクワク感の高まりは期待以上だ。最近人気の水色系LED〈スカイ〉を使ったDIYの方法だが、もちろん〈ピンク〉や〈すみれ〉なども同じように作れる。

•

  この記事は、「LEDフットライト（足元照明）╱プロの作り方は？」の続編です。

  ●レポーター：イルミちゃん

•

  フットライトの作り方を、ゼロから具体的に解説していきましょう。

  ●アドバイザー：イルミスタ・野本研究員

•

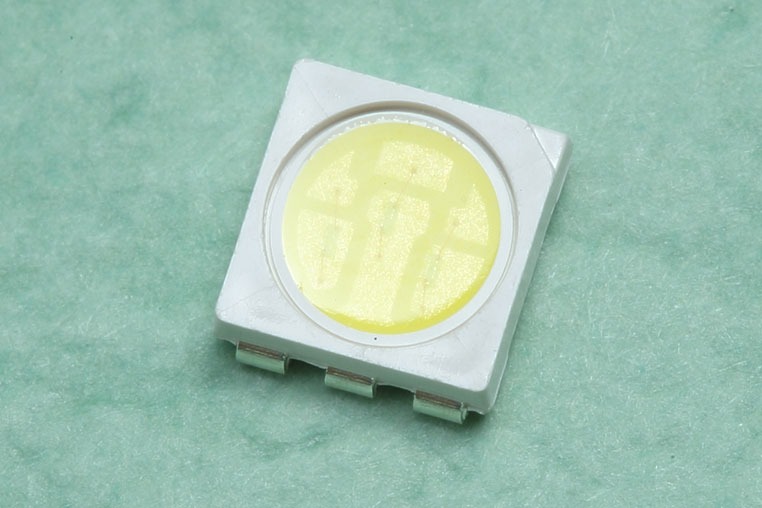

  使用するLEDは、5050 3チップSMD。豊富なパステルカラーを選択できます。

•

  今回は、最近人気の水色系LED・スカイを使います。

•

  5050のカラーラインナップを見てみると分かりますが、水色系にもいろいろあるし、紫系のすみれ、ピンク、ろうそく色なども選べますよ。



カラーラインナップはLED通販エルパラの5050（5060）3チップSMD参照。

•

  ここで必要になるのが、5050チップLED専用基板です。

•

  チップLEDの場合は、LEDの種類に合った基板を用意しますよ。

•

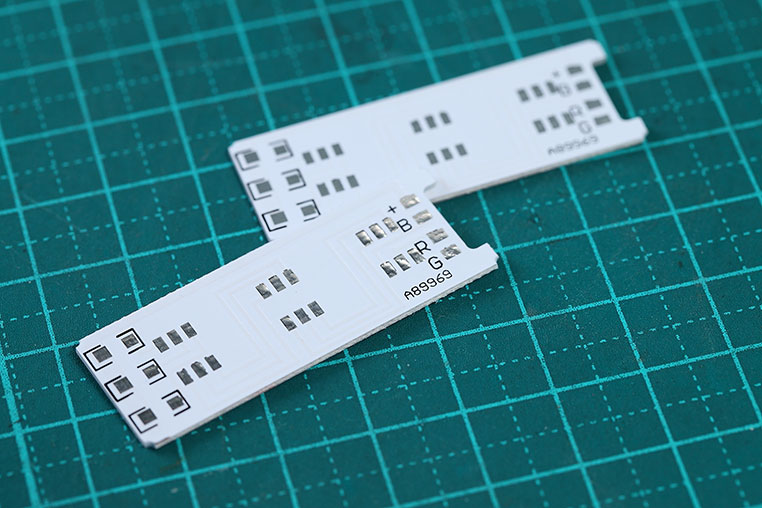

  フットライトを作るのにちょうどいいのが、「5050 RGB 3LED基板」です。



エルパラの「5060（5050）RGB 3LED基板」

•

  この基板は、仕様的にはRGBの5050チップLEDが搭載できますが、今回はあえて単色の5050用に使います。

•

  あとは、抵抗（チップ抵抗）が必要ですね〜。

•

  本来であれば、ここで抵抗値をどうするのか、を決める計算が必要なのですが……

•

  ……抵抗計算はキライな人が多いですね。ここで引き返す人も多そう。

•

  5050チップLEDを、「5050 RGB 3LED基板」に搭載する、というパターンに限定すれば、オススメの抵抗値は言えますけどね。

•

  おお！
  答えを聞いてしまえば話が早い。

•

  色が、白、青、スカイ、電球色、ピンク、緑などの3VクラスのLEDの場合は、イルミスタでは330Ωの1/4W抵抗を使っています。

✔ ひとくちメモ

●LEDは色によって電圧が異なる。大きく分けると白や青などの3V強のグループと、赤などの2V前後のグループに分かれる。

---

●つまり色によって選ぶべき抵抗値も変わってくる。
•

  赤い5050チップLED（2Vクラス）を使う場合は、560Ωの1/4W抵抗を使います。

•

  今回のLEDフットライトは、スカイ色で作るので、330Ωをチョイスしたんですね。

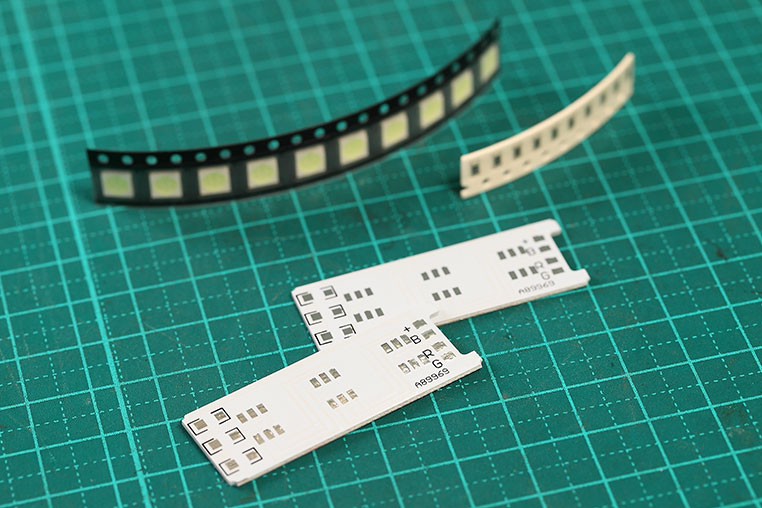

330Ω 1/4Wチップ抵抗、5050チップLED、基板が揃った



LED通販エルパラで、10個単位で購入できるチップ抵抗。抵抗値とW数を間違えないように注意して選ぶ。

•

  抵抗値の選び方で、LEDに流れる電流が変わります。今回の例だと、14.4Vの電圧がかかったときに、だいたい14〜15ミリアンペア前後流れる計算です。

•

  12Vではなく、2割増しの14.4Vで計算しているんですね。

•

  そうです。電圧に余裕をみて計算した上、さらに電流値的にもマックスの6〜7割程度に抑えています。

•

  それが長寿命の秘訣、ですね。

•

  5050を使っているので、それでも十分明るいフットライトができますよ。

•

  抵抗計算とかよくわからないぞ〜という人は、今回の部品のまんまでやればOK！ バッチリ、プロの計算ですので♫

•

  基板、チップLED、チップ抵抗が揃ったら、ハンダ付けしていきましょう。

•

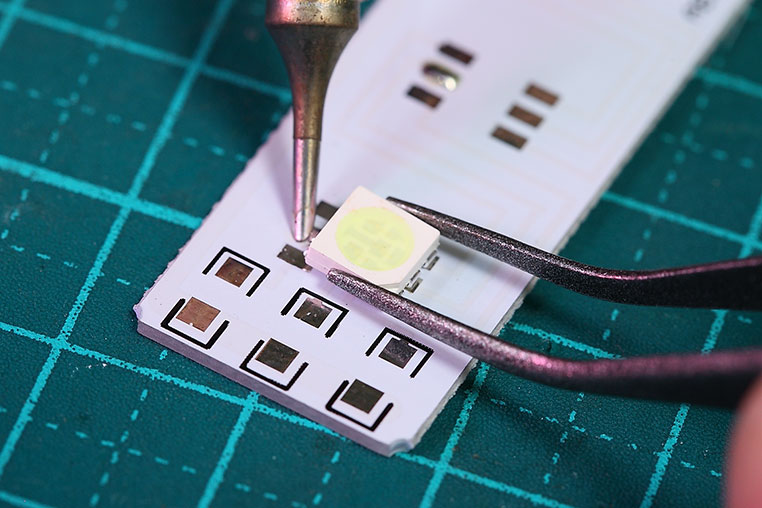

  5050チップLEDのハンダ付け方法は、以前に教わった通りですね〜。



※「5050 3チップLED（SMD）をハンダ付けするコツ」参照。

•

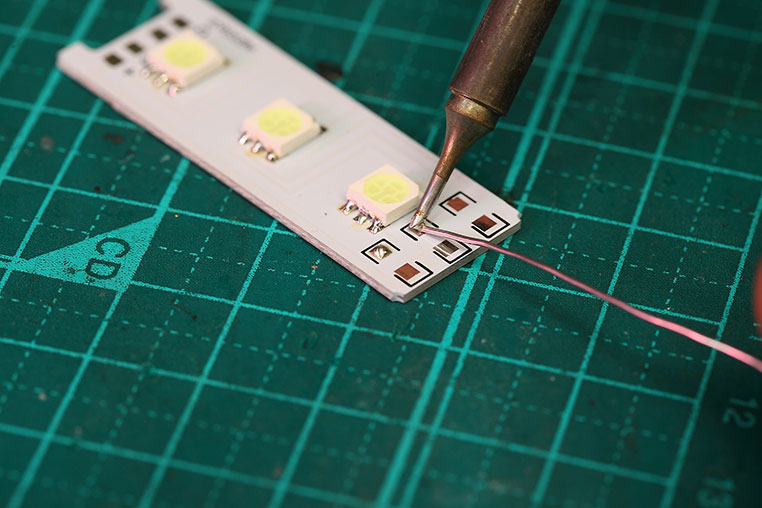

  チップ抵抗も同じように、まず予備ハンダを盛ります。


•

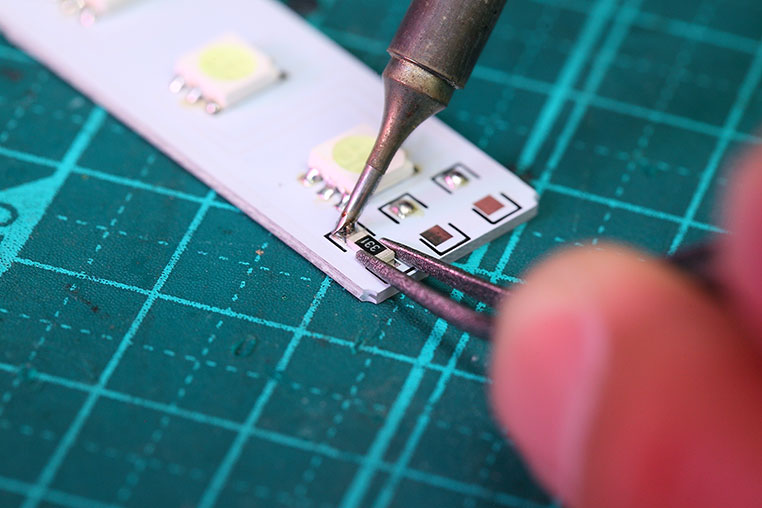

  そして予備ハンダを溶かしつつ、チップ抵抗を付けます。



抵抗には極性はないので、どっち向きでもOK。

•

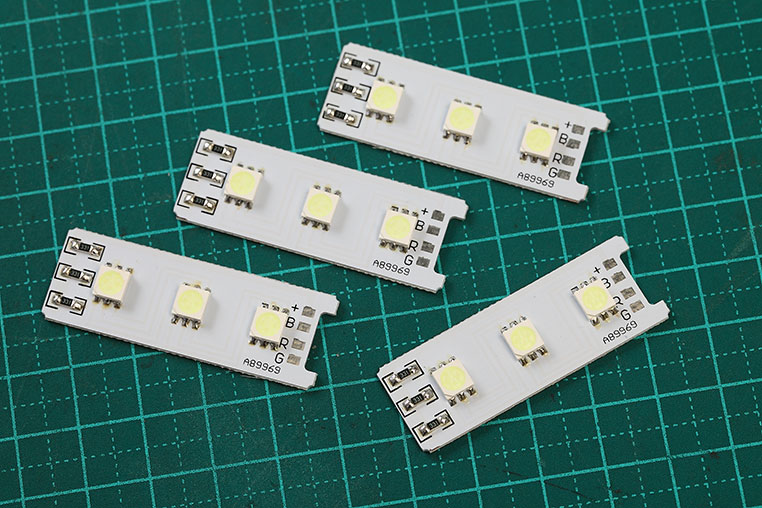

  これで、フットライト用のLED基板ができました。


•

  今回は、運転席と助手席、それと後席用にも付けるので、合計4枚作りました。

•

  次は基板に配線を付けます。消費電力が小さいので、AWG24（0.2スケア）で十分ですね〜。

•

  「AWG」や「スケア」の意味は、「LEDテープライト延長用の配線はどれがいい？（AWGの意味は？）」を参考にしてください。

•

  ここで注意点。今回使った「5050 RGB 3LED基板」は、本来であればRGB LED用に作られているので、マイナス側の電極が3つあります。


•

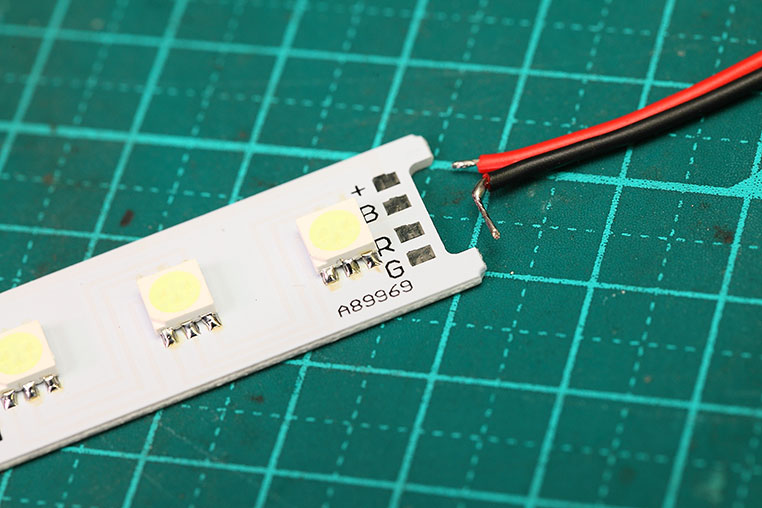

  今回のように単色の5050チップLEDを載せるときは、「B」「R」「G」の表記のある3つの電極にまたぐように、マイナスの配線コードを付けたいので、銅線を長めに露出させておきます。

まずプラスの電極に予備ハンダ

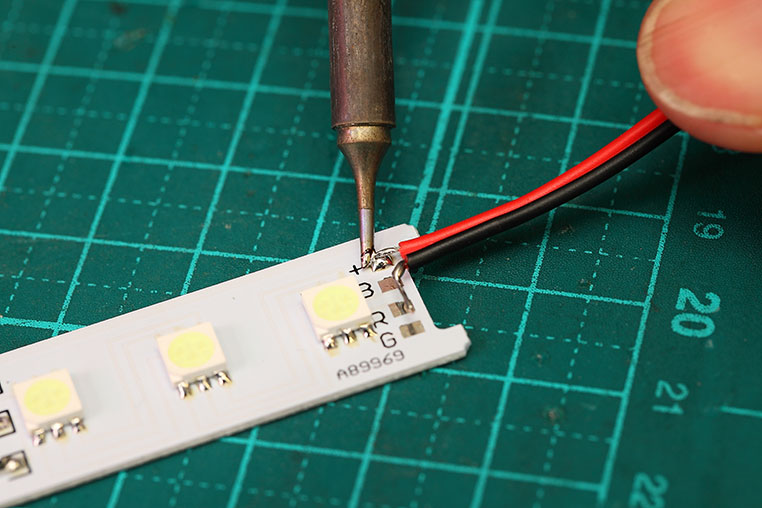

プラス線をハンダ付け



マイナス線のハンダ付けは…

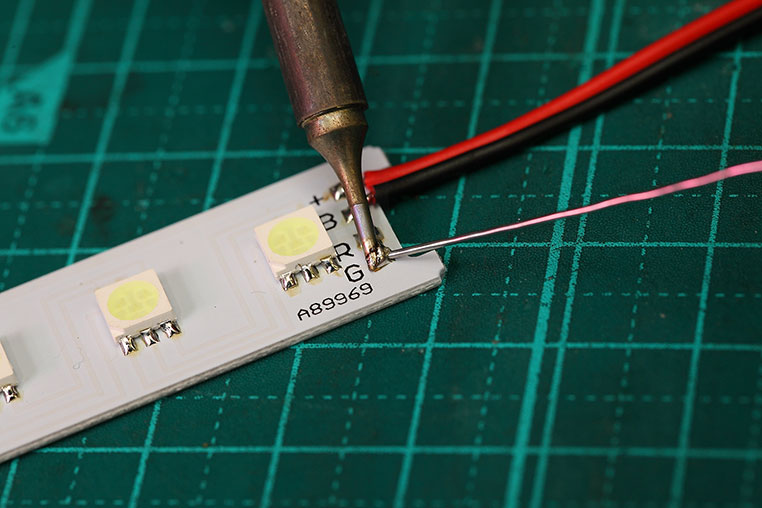

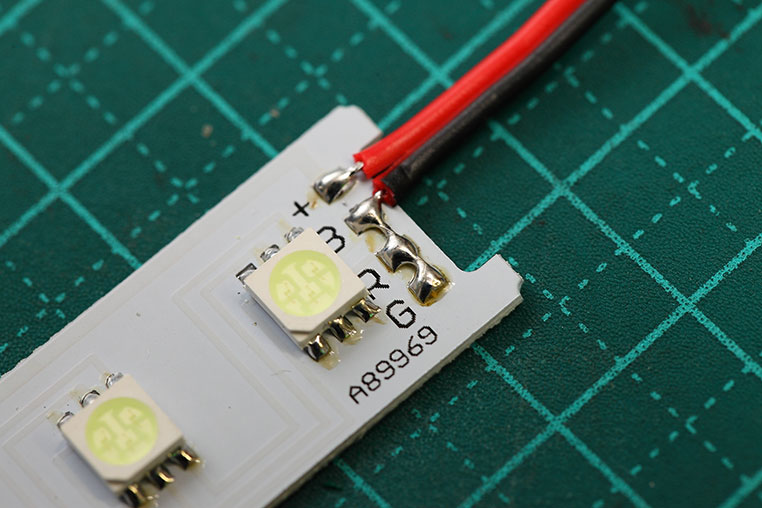

3つのマイナス電極にまとめてつなぐ


•

  マイナス側を1か所しかつながないと、3チップLEDの1チップ分しか光らないので損します。

•

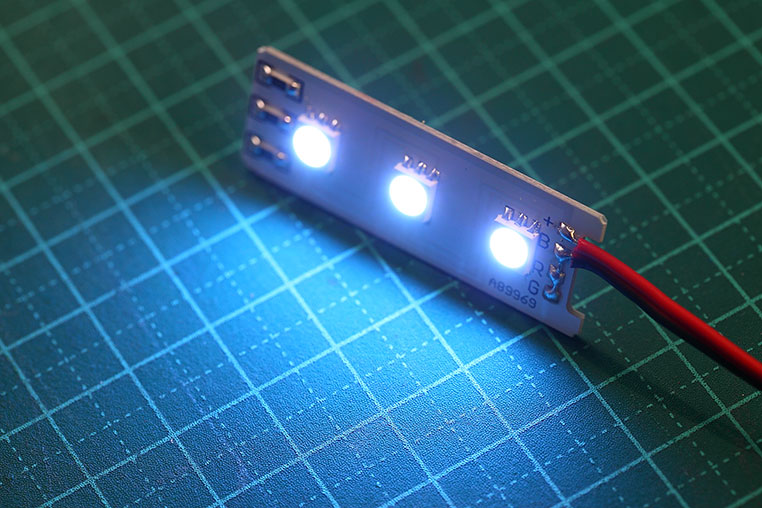

  ここまでで、ひとまずスカイのLED基板の作成が終わりました。

「LEDフットライトの配線図╱4席分の足元照明を作るには？」に続く
