ポジションLED自作レシピ


日亜化学のダブルチップ砲弾
NSDW570GS-K1を使い

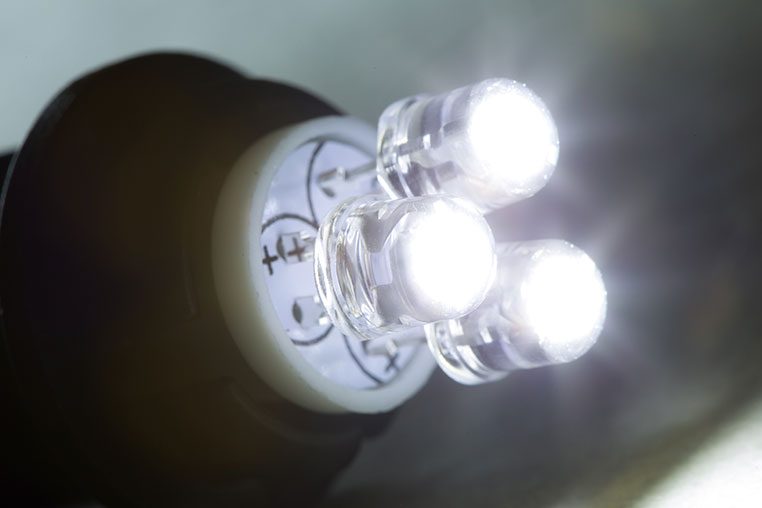

明るいLEDポジションを自作する

ポジションバルブの自作に使えるLEDはいろいろありますが…
現時点で一番オススメはどれかと言われたら、ニチアの2チップ砲弾型LEDですね!

アドバイザー:エルパラ・平川研究員

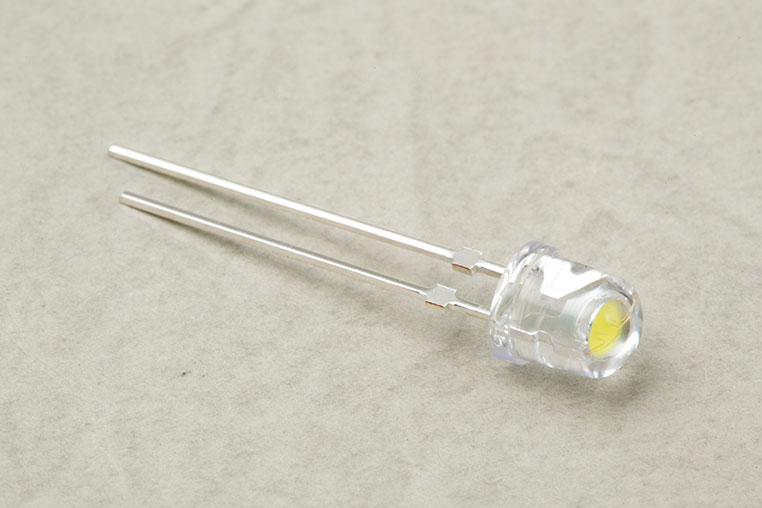

日亜化学NSDW570GS-K1。見た目は普通の砲弾型だがチップが2つ載っている。

  • illumi-i-04

    砲弾型LEDって全部同じに見えるんですが、コレがオススメの理由は?

    ●レポーター:イルミちゃん

  • hirakawa-i-06

    まず明るさ!
    1発の砲弾の中にチップが2つ入っている特殊なLEDで、ようするに1個で2個分の明るさです。

  • illumi-i-01

    なるほど。1個で2個分ですか。それを3個も使うということは…。

  • hirakawa-i-07

    3個のLEDを使うと合計6チップですから通常の砲弾を使うよりずっと明るいです。それでいてLED自体の信頼性の高さもポイント。ようするに長持ちします。

  • illumi-i-02

    日亜化学のLEDは信頼性が高いっていうのはよく聞くけど、本当なんですね〜。

  • hirakawa-i-03

    付け加えると、このコースはポジションバルブの自作としては難易度も低めですね。

  • illumi-i-05

    それはハンダ付けがヘタな私にとっては、ありがたいメリットかも〜♪

というわけで次は自作に必要な部品一式を紹介します。キットとしても販売されていますよ。

日亜化学NSDW570GS-K1
ポジションキット

必要な部品一式をセットにした自作キットも、LED通販「エルパラ」で販売中。

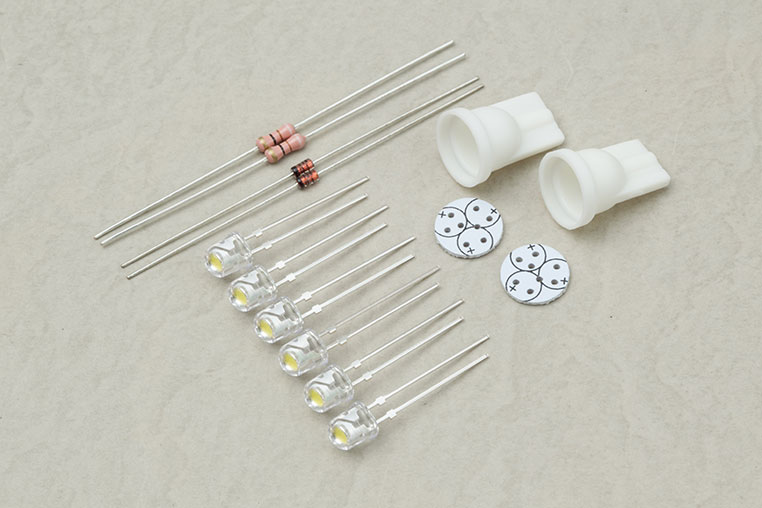

●部品リスト

  • 日亜化学NSDW570GS-K1:×6
  • T10 3LED基板:×2
  • 小型1/2Wカーボン抵抗 91Ω:×2
  • スイッチングダイオード1N4148:×2
  • T10ウェッジベース A型:×2
