LEDイカリングをストロボ風に点滅させる技

イベントやミーティングで、イカリング好きの視線を欲しいままにするLEDイカリング・フラッシュのやり方を解説。リアル配線図付きでわかりやすい!

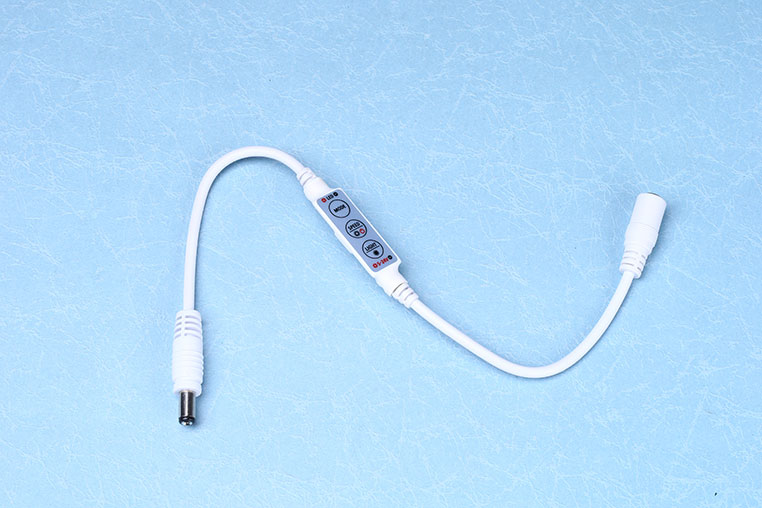

LED点滅には点滅調光コントローラーを使う

LEDを点滅させるときの配線方法

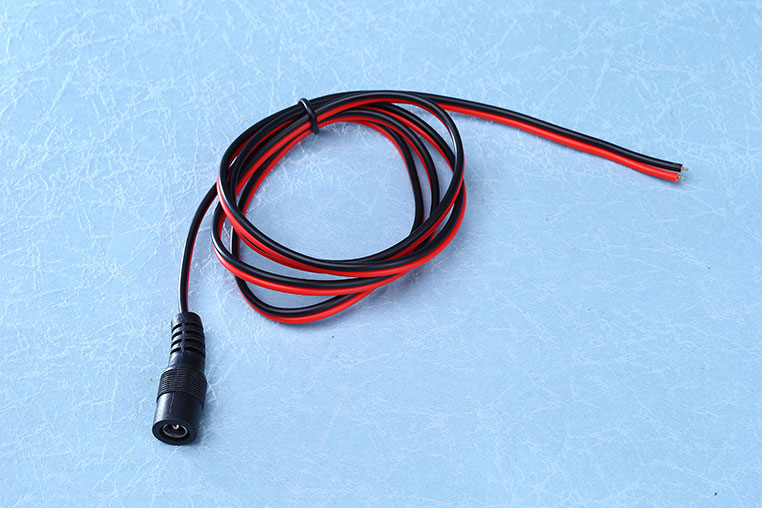

DCジャック(メス)の反対側が切りっぱなしの配線コード・「赤黒DCジャックケーブル」。切りっぱなし側は、車両の配線(例えばスモール線など)につないで電源を取り出す想定。

DCプラグ(オス)の反対側が切りっぱなしの配線コード・「赤黒DCプラグケーブル」。これも組み合わせる。

野本

2つのコードを組み合わせると、以下のようにCOBイカリングと点滅調光コントローラーをつなぐことができます。

リアル配線図

野本

「イカリングの配線」と「赤黒DCジャックケーブル」は、スプライス端子を使ってつなぐのがオススメ。イカリングのように車外での接続になる場合は、防水タイプの熱収縮チューブで結線部分を覆います。

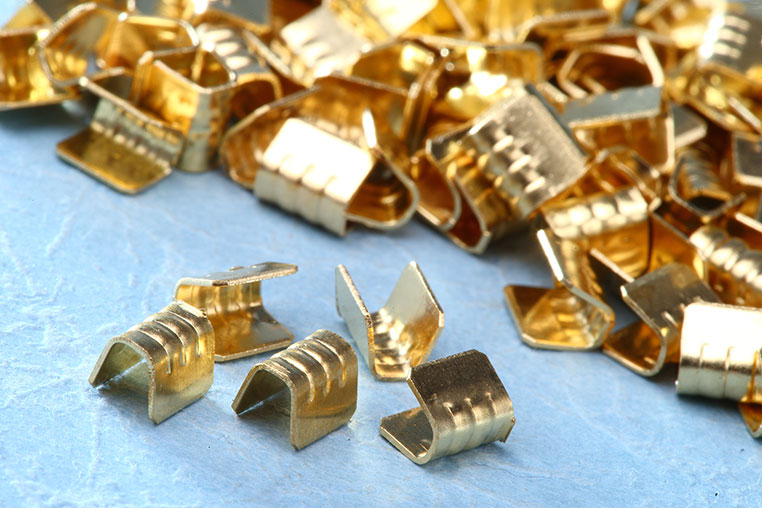

コレがスプライス端子
