LED打ち替えレシピ

---

LED打ち替え方法/エアコンパネル編
四つ足の3528はこうやって打ち替える
（準備編）

• 1
• 2

トヨタ系は四つ足のチップLEDも！

•

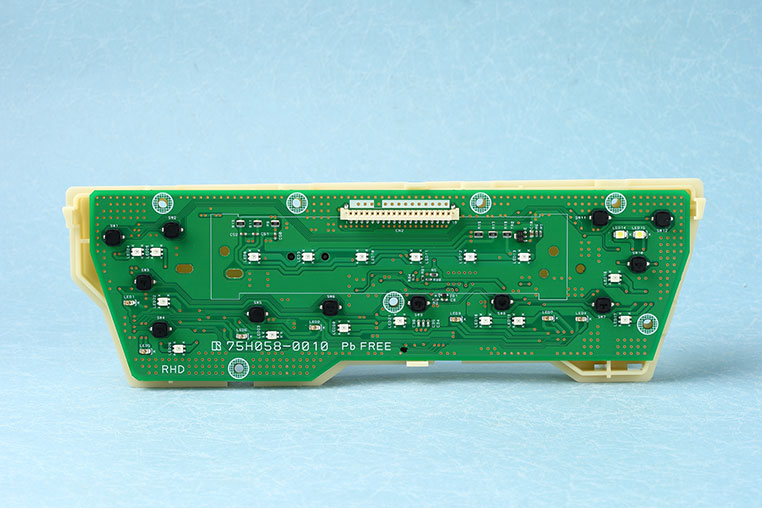

  今回のプリウスのエアコンパネルだと、3528が使われていますが、普通の3528とは違いますね。

•

  言われてみれば……ハンダ付けされている箇所が4つもある！

•

  そうなんです。これが今話題の四つ足3528です。

•

  これって、もしかして2チップってことなんですか？

•

  いえいえ、そうではなくてアノード（プラス）1本・カソード（マイナス）3本なんです。

•

  ムムム……そういえば基板に「A」がひとつと「K」が3つ書いてある。

•

  こういう場合、普通の3528を載せたら向かって左のAとKをショートさせてしまうことになります。

•

  ということは、打ち替え不可ってことですか？

•

  これまでは、こんな風にズラしてショートしないように付けたりしていました。

•

  ただ光源の位置は少しズレてしまいますね。

•

  少しズレてもボタンまで距離があるので実際の点灯には問題なかったですが、最近は四つ足の3528が出てきたので、こういう裏技も必要なくなりました。

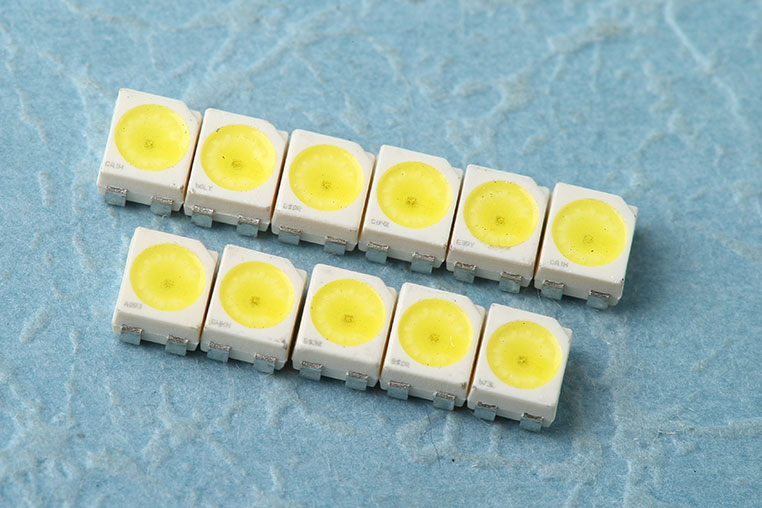

エルパラで販売している「OSRAM　LW E6SC　PLCC-4 3528（3228）白色チップLED」

•

  なるほど、ちゃんと四つ足3528というのも販売開始されているんですね〜。よかった。

•

  白のほかに、青、アンバー、赤、黄色なども出ていますね。普通の3528ほど色が選べるわけではないですけど。

•

  ええっと、あとは例の液晶パネル裏にも6個LEDが付いてましたね。

•

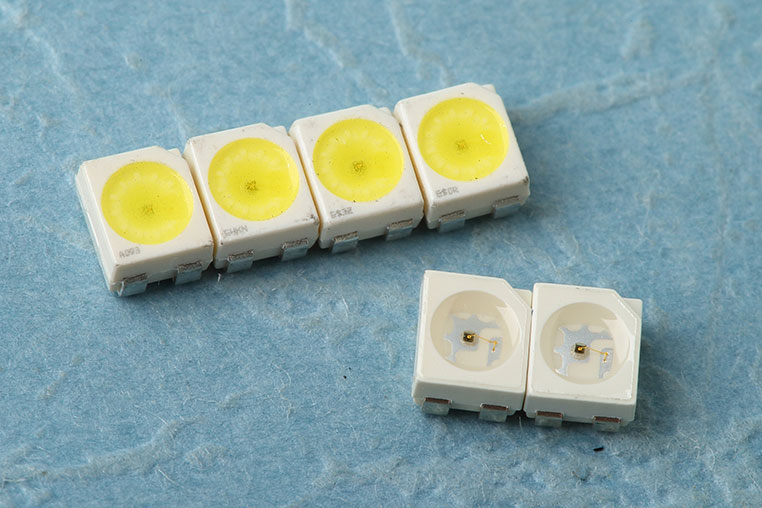

  そうですね。ここも同じく四つ足3528が使われていますが、両端だけ「青」にしてみましょうか。

•

  え？ 全部じゃなくて、両端だけ色を変えるんですか？

•

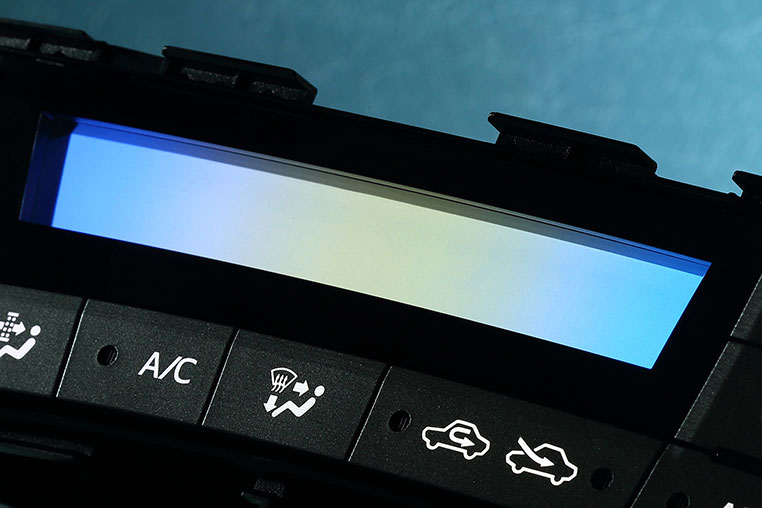

  中央の4つは白、両端だけ青にすると、端に向かって白→青に変化するグラデーションカラーになります。

•

  なるほど〜キレイかもー！

•

  色を変えるのが打ち替えの目的なので、こういう遊びゴコロを取り入れてみるのもオススメ。もちろん全部白で高級感を重視するのもいいですね。好みです。
