天井のスライドドアスイッチを手元に増設する方法（90系ノア・ヴォクシー編）

スライドドアスイッチが、天井にある90系ノア・ヴォクシー。それを手元に増設できる、コムエンタープライズのスライドドアスイッチ増設キットの取り付け方法をガイド。必要な電源と信号がグローブボックス裏に集中しているので、作業時間は短めでできそう。

•

  90系ノア・ヴォクシーになって、天井にいってしまったスライドドアスイッチを、再び手元に増設できるよ～という話を以前にしましたが……

  ●レポーター：イルミちゃん



✔「スライドドアスイッチを、手元に増設するキットが登場（90系ノア・ヴォクシー編）」参照。

>>>リンク先で詳しく読む。

•

  それを可能にする電装品・コムエンタープライズのスライドドアスイッチ増設キットの取り付け方法を教わります。



コムエンタープライズの90系ノア・ヴォクシー専用 スライドドアスイッチ増設キット

---

•

  取り付けに必要な電源や信号は、以下の通りです。

  ●アドバイザー：CEP 服部研究員

電源	常時電源
	アース
信号	左スライドドア開閉検知
	左スライドドアオープン
	左スライドドアクローズ
	オートハイビームスイッチ

•

  合計で6本の配線作業になります。

•

  「左スライドドア開閉検知」線とは、いわゆるドアカーテシ線のことですよね？

•

  そうですね。助手席側スライドドアの、ドアスイッチにつながっている配線のことです。

•

  「スライドドアオープン」「スライドドアクローズ」の信号っていうのは、「ドアを開けて」と「閉めてね」っていう信号線なのかな。

•

  ハイ。これは天井にある純正のスライドドアスイッチから出ている信号です。

•

  フムフム。

•

  経路でいうと天井のルームランプユニットから、助手席側のAピラーを通って降りてきて、グローブボックス裏のBCM（コンピューター）につながっていく線です。

•

  そして「オートハイビームスイッチ」の信号は、当然ながらオートハイビームのスイッチ裏から取れそうな信号ではありますが……

•

  しかしこれもけっきょく、助手席側のBCMにつながってきます。

•

  え～っと、ということはどこで捕まえるのがいいの？

•

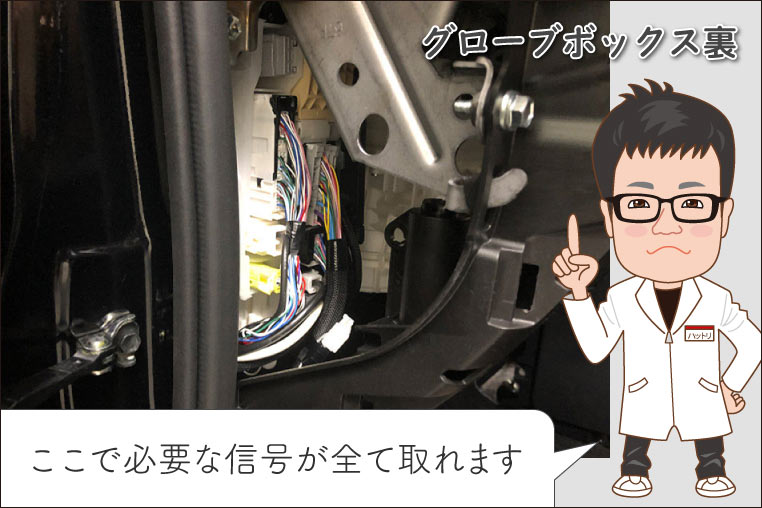

  実は今回の90系ノア・ヴォクシーに関しては、今あげた信号がすべてグローブボックスウラで取れるんですよ。

•

  ほおぉ。

•

  残る常時電源も取れるし、アースポイントもグローブボックス裏にあるので、すべての作業がグローブボックス裏で完結できます。

•

  なんと！ 意外と早く終わるかもしれないパターンか。

•

  ここから実作業。まず、グローブボックスの取り外しですね。

•

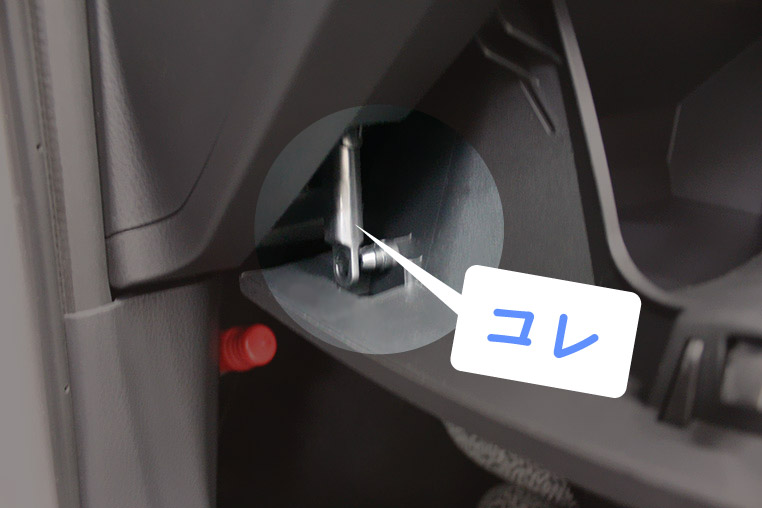

  グローブボックスを開けて、左側にあるピン（ダンパー）を外側方向に引っ張って外します。


•

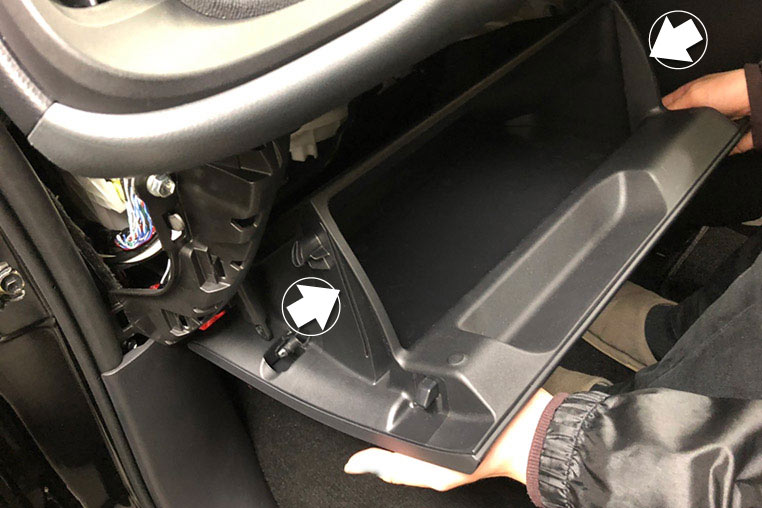

  次にグローブボックスのストッパー部を両側から内側方向に押し込みながら、グローブボックス上面が水平になるまで開きます。


•

  上の状態から手前方向に引くと、グローブボックスが外れます。

•

  工具はなにもいりません。

•

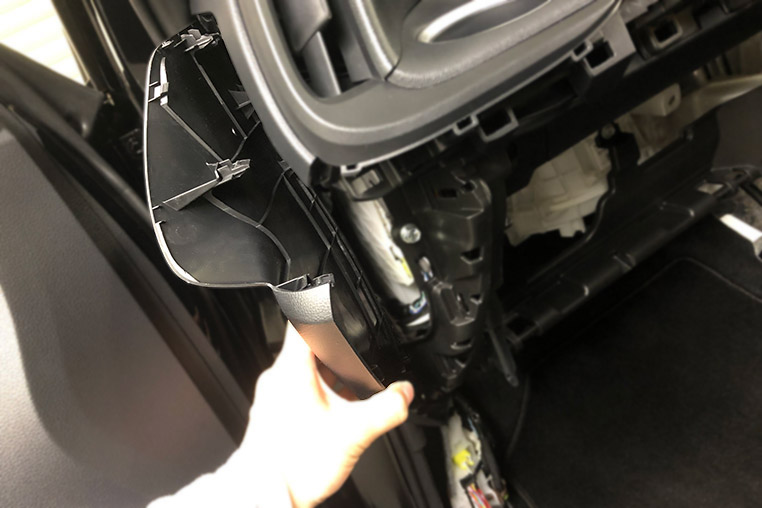

  ちなみに90系ノア・ヴォクシーの場合は、横のパネルもカンタンに外せるので、外したほうがいいです。


•

  このパネルを外すと横から手を入れられるようになるので、作業しやすいんですよ。

•

  グローブボックスが外れると、その奥にあるBCMにつながっていく配線の束が見える。

•

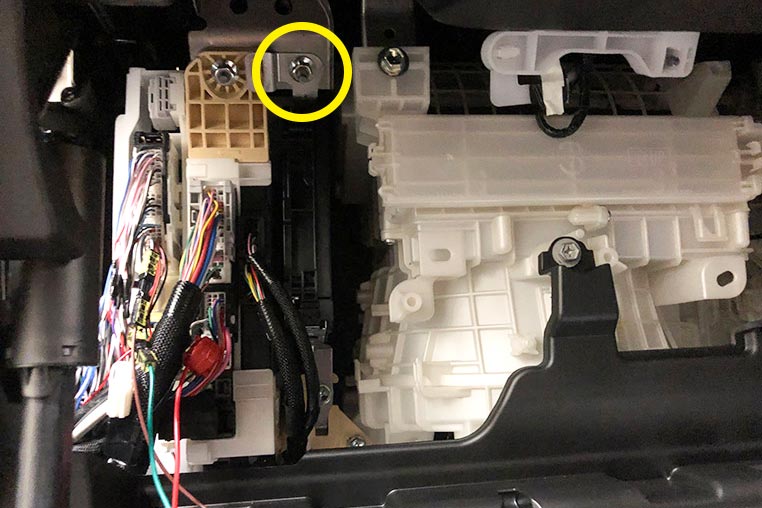

  先にアースポイントを解説しておくと、下写真のボルトに、ユニットの黒線を共締めしてボディアースします。



ヒューズボックス上部のボルトにボディアースする。

---

•

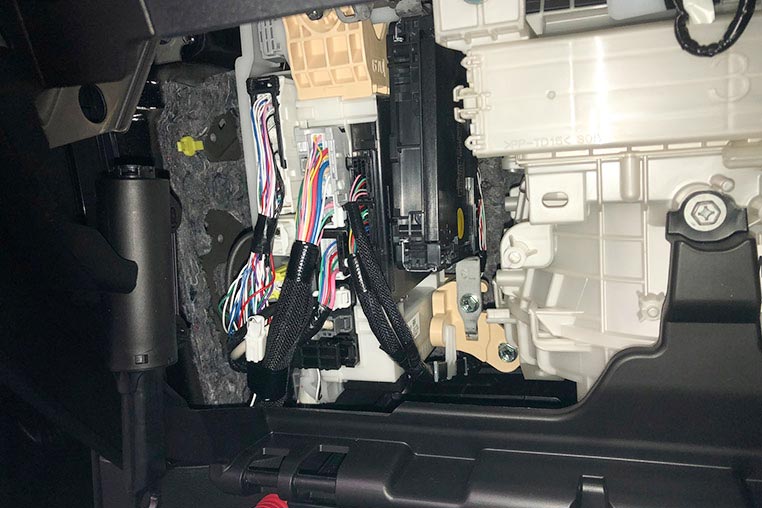

  そして残る配線はすべて、グローブボックス裏のジャンクションブロックにつながる配線から取れます。



配線が多いので難しそうに見えるが、べつにテスターで探すわけではない。

どの信号が、どのコネクターのどの配線なのかという情報は「90系ノア・ヴォクシー専用スライドドアスイッチ増設キット」の説明書で図解されているので、キットを購入した人なら分かるようになっている。

•

  順当にいけば10分、15分の作業でも終わってしまうかもしれません。

•

  必要な電源とか信号がすべてBCM付近で取れるっていうのは、今どきの車ならではですね～。

•

  たまたま必要な線がすべてBCMのこちら側を通っていた、という事情もあるんですよ。BCMの裏側につながる配線だと、そこから分岐するのは作業的に無理なので。

•

  ああ、そうか。

•

  その場合はスイッチ裏や、途中で取ったり…などの方法を案内しますけど、今回はラッキーだったと言えます。

•

  この配線事情は、ノアでもヴォクシーでも同じですか？

•

  同じです。ガソリン車でもハイブリッド車でも同じです。

•

  90系ノア・ヴォクシーの場合は、スライドドアスイッチの増設が、思いのほかカンタンにできそうです。
