カローラスポーツのディスプレイオーディオを社外ナビに換装した実例

カローラスポーツのディスプレイオーディオを取り外し、社外ナビを取り付けた実例レポート。ダッシュボードの加工も必要になり、一般的なお店では断られるメニューだが不可能ではない。

•

  オーディオショップ・カーデンからのレポート。

  ●レポーター：イルミちゃん

•

  先日、お客さんからの依頼でカローラスポーツに社外ナビを取り付けしました。

  ●アドバイザー：カーデン 佐伯研究員

•

  普通の車のナビ交換だったら特に驚くところはありませんが……ここでのポイントはカローラスポーツであること。

•

  そうですね。ディスプレイオーディオを外して社外ナビに換装したいという依頼です。


•

  一般的には「できない」と言われるような案件ですかね…。

•

  オーナーの方もディーラーで聞いたり、カー用品店で聞いたりはしていたみたいなんですが、でも「できません」と断られ続けたみたいで……

•

  やっぱりそうなんだ。

•

  いろいろ調べるうちにカーデンを見つけてくれたのです。

•

  カーデンなら、ディスプレイオーディオを取り外して社外ナビに換装できますからね～。



✔「ディスプレイオーディオを社外ナビに交換するためのガイド（第1回）」参照。

>>>リンク先で詳しく読む。

•

  「SLX-73R」という変換ハーネスを使えば、ディスプレイオーディオから社外ナビに入れ替えは可能です。



Amazonでも販売されているビートソニックのSLX-73R

---

•

  しかしカローラスポーツの場合は、以前に紹介した50プリウスでのナビ換装のようにはいきません。

•

  というと？

•

  ダッシュボードを切らないといけませんので。

•

  あ。…そういえば、カローラスポーツやカローラツーリングではダッシュボードの加工まで必要になるんですよね。「SLX-73R」を開発した、ビートソニックのワタナベ研究員から聞いたことがあります。



✔「カローラツーリングやカローラスポーツのディスプレイオーディオを、社外ナビに交換するには…」参照。

>>>リンク先で詳しく読む。

•

  そうなんです。このハードルの高さを考えると普通の人はなかなかやらないだろうな、と思っておりましたが……

•

  ふむ。

•

  しかし、実際に「それでもやる」というお客さんが出てきたわけです。

•

  ダッシュボードを切ることはちゃんと伝えたんですよね？

•

  もちろんです。念を押して確認しました。

•

  普通の人は、その段階でビックリして引きそうですが……

•

  いや、それが……「大丈夫ですー！」みたいな感じの方でしたので、僕もスゴイなと思いました。

•

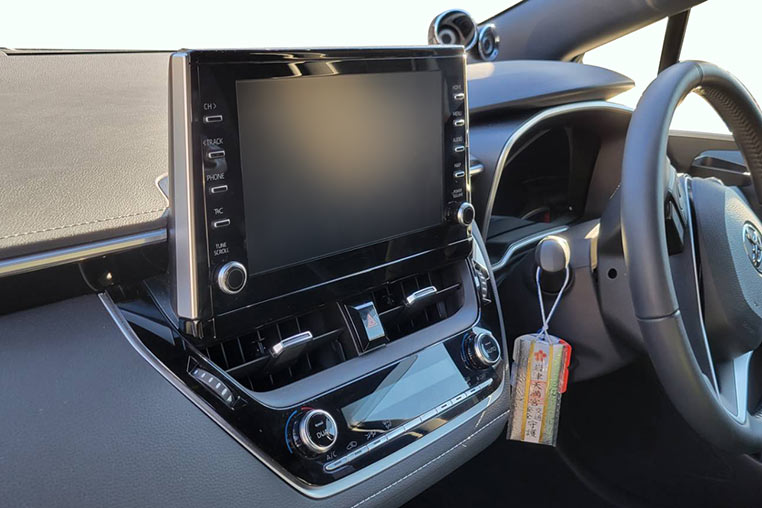

  手順は、まずディスプレイオーディオを取り外します。


•

  ここからダッシュボードを切っていきます。

•

  ダッシュボードを切るときって、なにで切るのでしょうか？

•

  僕は超音波カッターを使って切りました。

•

  普通のカッターでは無理でしょうね。

•

  普通のカッターで切ろうと思ったら、不可能ではなかったとしても大変な根気がいるでしょうね。現実的には超音波カッターが必要かなと。

•

  どこをどう切ったのでしょうか？

•

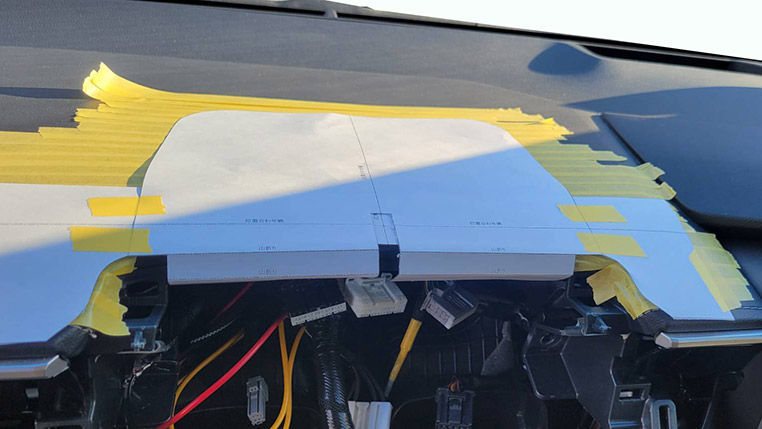

  まずはビートソニックの公式サイトからダウンロードして印刷した型紙を、ダッシュボードに貼ります。


•

  このとき、下にマスキングテープを貼った上から、ビートソニックの型紙を設置しました。

•

  下に貼ったマスキングテープは養生のため？

•

  それもあるけど、型紙に沿ってマジックでケガキ線をひくために貼ったのです。

•

  ああ。
  そういうことか。

•

  まあ、ダッシュボードに直接書いたとしても、どのみちそのラインでカットすることにはなるので、どちらでもいいと思いますが。

•

  なるほど。それにしてもダッシュボードを切るのは緊張しそうだ。

•

  ダッシュボードを切るなんていう経験は、普通はありませんので、僕も最初はドキドキしましたが……

•

  失敗はゆるされない…。

•

  切り始めてしまえば、べつに特段難しい作業ではありませんでした。ただし！

•

  ふむ？

•

  ダッシュボードの奥側は切りにくいです。フロントガラスがあるため狭くなるし、アールを付けながら丸く切らないといけないので。

•

  そういえば型紙の奥側はアールが付いています。

•

  あとは、超音波カッターの刃を滑らせるのが恐いですね。ダッシュボードの関係ない部分に傷を付けてしまう可能性があります。

•

  超音波カッターは高速に振動しているから、飛んで関係ないところを切ってしまうのはありがち……って聞きますね。

•

  そうなんです。今回はダッシュボード相手なので、そのへんはかなり慎重に作業しないといけません。

•

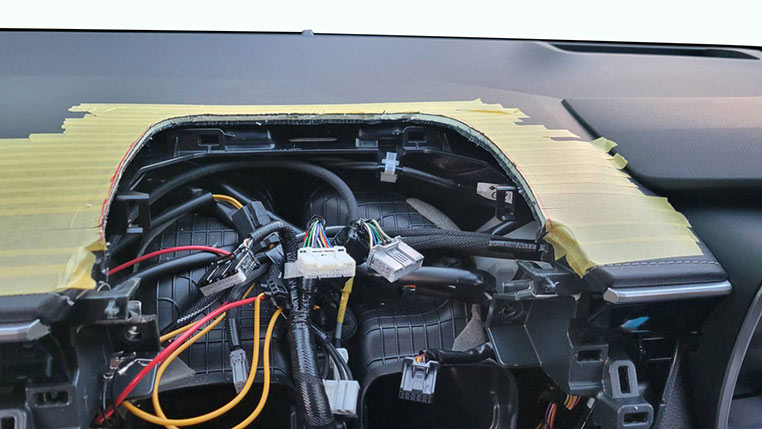

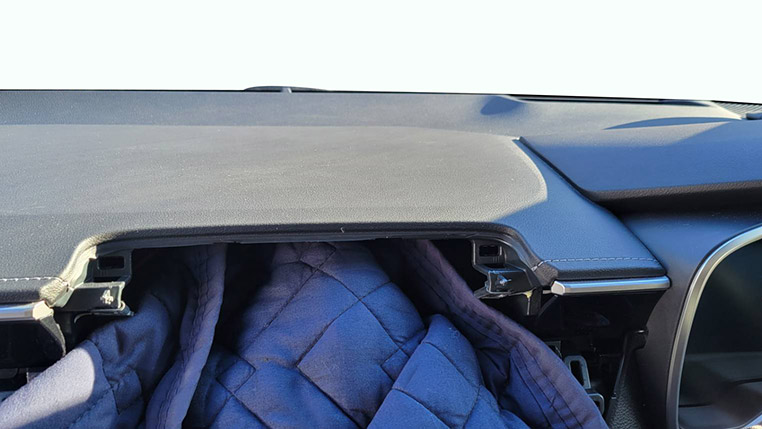

  ということで、ダッシュボードを切ったところ。


•

  もしDIYで挑戦する人がいたら、かなり広めに養生しておくほうがいいでしょうねぇ。

•

  ダッシュボードをカットしたら、純正のディーラーオプションナビ用のカバー（パネル）を取り付けます。



ここで必要になる純正部品品番は、ビートソニックの「SLX-73R」公式ページ参照。

•

  これはビートソニックの公式サイトに部品番号などが書いてあるので、その通りの部品を注文して付けました。

•

  なるほど。

•

  ……ちなみにカローラスポーツでナビを換装するときに使う土台のパネルには「7インチ2DINワイド用」と「9インチ用」の2種類があります。

•

  社外ナビを取り付けるときのサイズによって、変わってくるんですね。

•

  今回は「7インチ2DINワイド用」の純正パネルを取り付けました。

•

  これで社外ナビ取り付け用の土台ができたことになる。

•

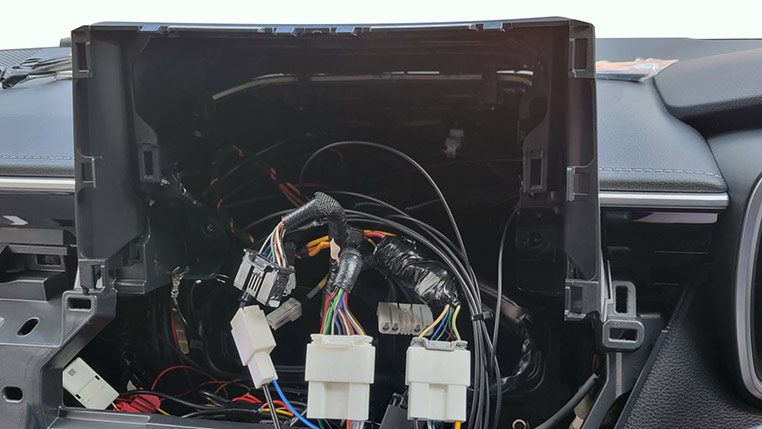

  ここから先は「SLX-73R」を使った変換配線作業なので、以前に紹介したプリウスでのやり方と同じです。



配線方法などは「ディスプレイオーディオを社外ナビに交換するときの配線方法」参照。

•

  そして取り付けた社外ナビは……

•

  「ブルーレイを観られるナビがいい」というのがお客さんの要望で、パナソニック・CN-F1X10BGD」を取り付けました。



付けたナビの詳細はAmazonのパナソニック・CN-F1X10BGD参照。

---

•

  7インチ2DINワイドのスペースに取り付けする、フローティング大画面モデルですね。


•

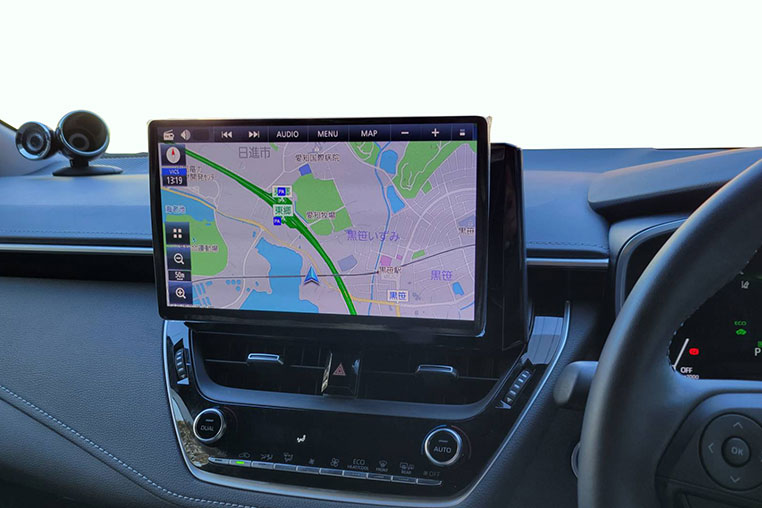

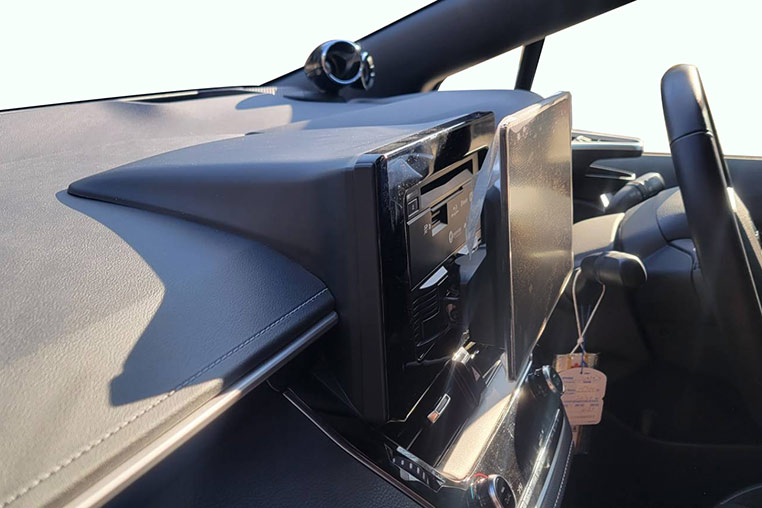

  純正パネルを移植した上で取り付けているから、横から見たフィッティングにも違和感がない。

•

  特にトラブルなどはなく、やってみたら普通にできましたね。

•

  この大技を普通と言っていいのかどうかは分かりませんが…

•

  実際、ダッシュボードを切ることさえできれば、その先の社外ナビへの換装は難しい作業ではありません。

•

  とはいえDIYでは難しそうという人は、カーデンまでどうぞ。
