電工ペンチがない。使わずに電装品を取り付ける方法はある？

電装系をいじるなら電工ペンチは必須と言われるが、昔と違って、今は便利で簡単なコネクター類もいろいろある。電工ペンチを使えなくても、電装品の取り付けはできるのではないか？ 検証してみた。

•

  「電工ペンチがない。持っていない」という人でも、電装品の取り付けは可能なのか？ 検証したいと思います。

  ●レポーター：イルミちゃん

•

  電装品の取り付けをするのであれば、電工ペンチはあったほうがいいです。

  ●アドバイザー：エーモン 中塚研究員



※きほん的なことは「電工ペンチの正しい使い方」参照。

•

  いいえ。ここは「持っていない」という想定で、決定なんですよ。

•

  ……なるほど。
  またムチャぶりですね。

•

  実際のところ、最近は扱いやすいコネクターも増えていて、DIYラボでもいろいろと紹介しています。

•

  そうですね。

•

  難しいイメージがつきまとう電工ペンチは、必須とまでは言えなくなっているのではないでしょうか？

•

  それは付け方による話ですね。電工ペンチが必須になる場面は、ギボシ端子・クワ型端子・圧着端子などの端子をかしめる場面です。



✔ ひとくちメモ

ラジオペンチでは「つぶす」しかできないので、「かしめる」工具としては電工ペンチが必須とされている。

---

※「ギボシ端子の正しいかしめ方（付け方）」参照。

•

  しかし、この端子カシメが苦手、という人はけっこう多くて……。

•

  まあ、初心者の人には多いかも知れませんね。

•

  でも、電工ペンチのせいでDIYをあきらめる位なら、他のやり方も提案できますよね？

•

  なるほどね。まあ、今の時代は電工ペンチを使わなくても配線を接続できる「接続コネクター」があるし、実際人気があります。



プライヤーでパチンと挟むだけで接続できる。

※「ギボシ端子の立場を脅かす!? 接続コネクター」参照。

•

  やっぱり。
  そういう流れはあるんだ。

•

  昔から電装をやっている人は、「ギボシ端子を使うもの」というイメージが強いし、一番売れるのは、今でもギボシ端子です。でも接続コネクターも、どんどん浸透している最中です。

•

  では、電工ペンチが苦手なら、接続コネクターで作業を進めれば済む話ですね。

•

  ……そうなんですが、しかし、それだけだと困る場面が出てきます。

•

  接続コネクターだけでは、困ることって？

•

  まずボディアースする場面。


•

  「車体金属部のネジに、クワ型端子を挟んで共締めする」ということは、クワ型端子をかしめる作業が必要です。

•

  ウーム。
  惜しいなぁ。

•

  まあ、でも、もしどうしてもということであれば、こちらのハーネス（↓）を使う手はあります。

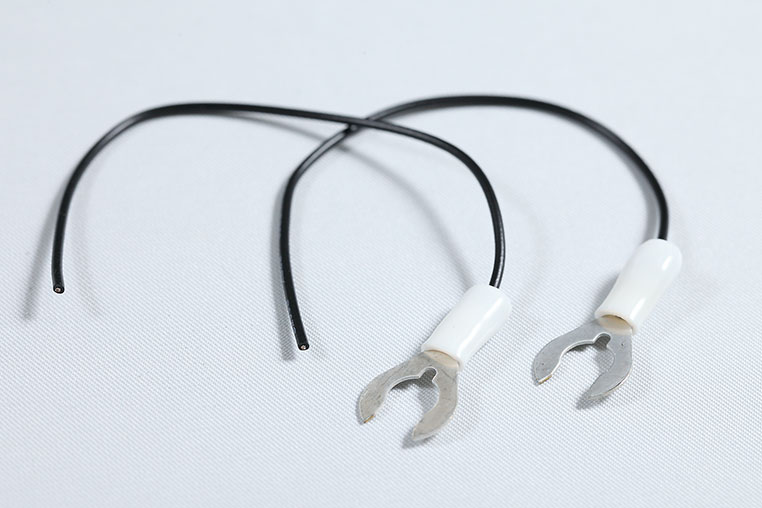

エーモンのクワ型端子 細線ハーネス付（2818）

•

  最初から、配線が付いているクワ型端子！

•

  そうなんです。

•

  電工ペンチが使えない人向けに、こんなアイテムが用意してあったのか！

•

  いや、違うんです。このハーネスが登場した理由は、そもそもLEDに使われるような細線（0.2スケア相当）に対しては、ギボシ端子やクワ型端子が使えないからなんです。

•

  あー。細線相手だと接触不良が起こるから……。

•

  抜ける恐れもありますよね。しかし、LEDなどの消費電力の小さい電装品は、細線が主流になっています。

•

  なるほど。LEDの細線をそのままボディアースするときに困るんだ。

•

  そうなんです。だから用意してあるアイテムですが……

•

  電工ペンチを使わない代わりに、コレを使うという手はありますね。

•

  同じ理由で用意した、こんなハーネス（↓）もあります。

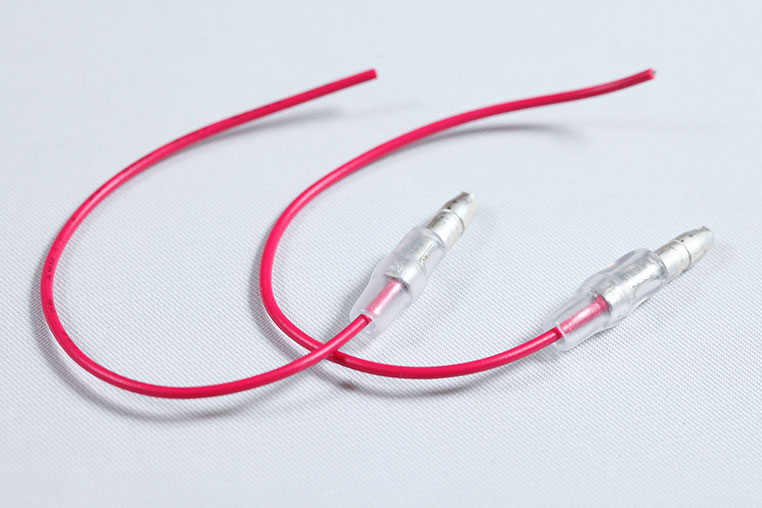

細線変換ハーネス・ギボシ端子オスタイプ（2816）

•

  これは、どんな場面で使うのでしょう？

•

  主な用途は、ヒューズ電源の末端がギボシ端子メスになっているので、これと細線を直結するためです。


•

  本来は、ヒューズ電源と細線をつなぐ目的のパーツなんですね。

•

  そうですね。ただ、「電工ペンチがない」という人でも……

•

  これを使うと、ヒューズ電源とワンタッチでつなげる！

•

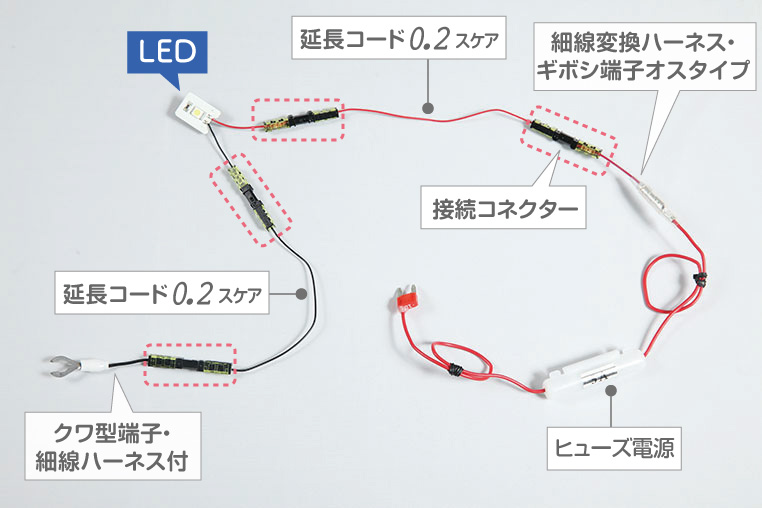

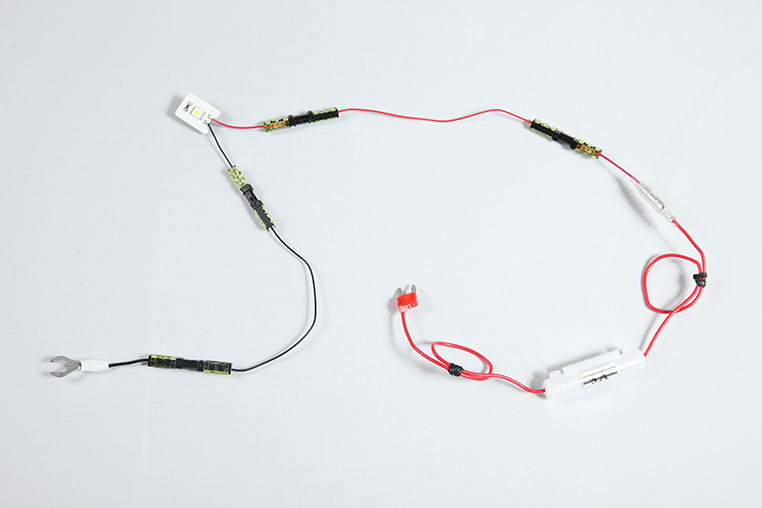

  というわけで、今回のハーネス2つを活用すると、定番のLEDフットライトなども、実は電工ペンチなしでできてしまいます。



※概要を分かりやすくするため、配線の長さは極端に短くしています。

•

  あれ!? ということは、やっぱり電工ペンチは不要という結論になるんじゃ……

•

  いや。しかし、このやり方はエーモン本来の推奨コースではないんです。さっき言った通り、本来は細線対応のアイテムですので。

•

  でも例えばLEDとかドラレコみたいな消費電力の小さい電装品なら、これでいいはずでは？

•

  しかし、本来は買わなくてもいい、余計な部品を買うことになるので、コストが高くつきます。

•

  あー。
  それはそうだ。

•

  電装品取り付けをするのは、今回1回限り。そのために電工ペンチを買って覚えるのはちょっと……という状況ならまだしも……

•

  むしろ、せっかく付けられるようになったら、今後もイロイロ付けたくなりそう。

•

  ですよね。そのたびに毎回、本来は使わなくてもいいハーネスを買うのは、エーモンとしてもオススメはしません。電工ペンチをマスターした方が、はるかに安く済みます。

•

  ……なるほどねェ。「あったほうがいい」というのは、そういう理由なのか。確かにコストは重要ね。
