ギボシ端子を電工ペンチで正しくかしめる（付ける）方法

ギボシ端子とは配線コードの接続に使う定番の端子。オス端子とメス端子の組み合わせで、脱着を可能にしているのがポイントだ。ギボシ端子の付け方（かしめ方）はオス端子もメス端子も同じだが、「ツメを配線にかけるポジション」が重要。ズレていると接触不良を起こしたり、ちょっと引っ張っただけですぐ抜けてしまったりする。なんとなくの付け方ではなく、端子メーカー直伝の「正しいかしめ方」をマスターしておこう。

•

  電装DIYにおいては必須といってもいい「ギボシ端子」の付け方。正しくは「付ける」ではなく「かしめる」という言葉を使いますが。

  ●レポーター：イルミちゃん

•

  ギボシ端子のツメの部分を電工ペンチで折り曲げて、接合部を固く止めることを「かしめる」と言います。


  ●アドバイザー：エーモン 中塚研究員

ギボシ端子はオスにもメスにも2個ずつツメがある



ここで使っているのは、【Amazon.co.jp 限定】エーモン ギボシ端子 50セット（4901）

---

•

  つまりギボシ端子を使う時点で、電工ペンチが必須ですね。

•

  そうですね。ラジオペンチなどで付けると、引っ張ったときにすぐに抜けてしまいます。このあたりは前回記事の「電工ペンチの正しい使い方」で説明した通りです。

電工ペンチを用意する



ここで使っているのは、【Amazon.co.jp限定】エーモン 電工ペンチ（4960）

配線コードの被覆をむき取る

•

  まずは端子を付ける配線コードの被覆をむきます。電工ペンチのワイヤーストリッパー部分を使います。


•

  ワイヤーストリッパー部分って、穴がたくさんありますけど……ドレ？

•

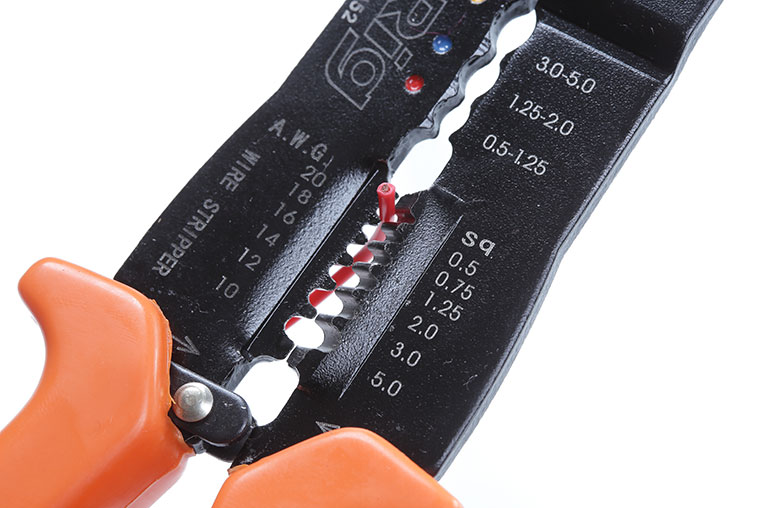

  配線コードの太さに応じて使い分けます。左側のAWG表記は配線コードの規格の種類で、右側のsq表記は「スケア」……つまり配線コードの太さの種類です。

•

  エーモンの配線コードを使う人なら、0.5スケア・0.2スケアといった、スケアによる太さ表示のほうが馴れていますよね。

•

  ただ0.2スケアの細線にはギボシ端子は付けられません。ギボシ端子を使うときは、0.5スケア〜2スケアの配線が必要です。なお通常の電装DIYは、ほとんどの場合0.5スケアで電気的には十分足ります。

•

  今回も0.5スケアの配線コードを使っているので、ワイヤーストリッパー部分の「0.5」と書かれた穴を使います。

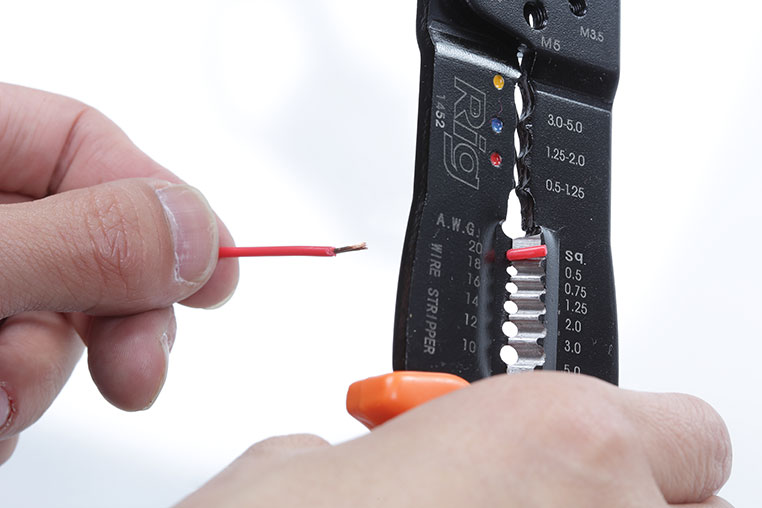

配線コードを穴で挟んで、被覆だけ引っこ抜く


•

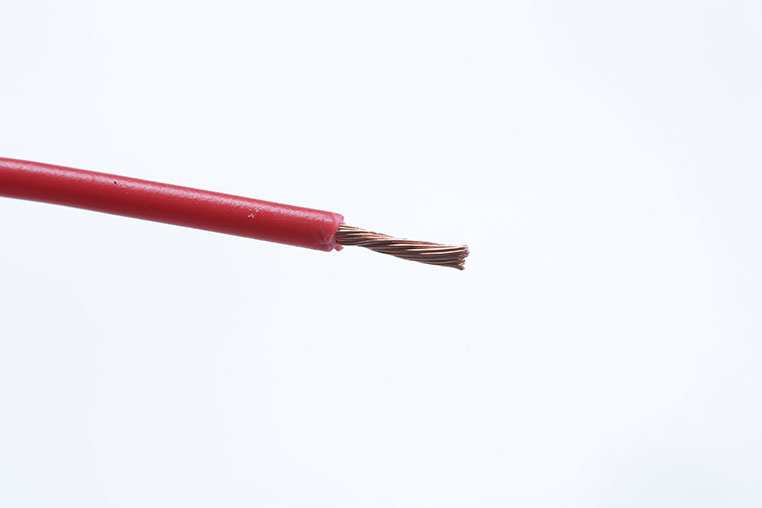

  被覆がむけたら、内部の芯線（電気が通る道）をよじってまとめておきます。パラパラのままだとギボシ端子を付けにくいので。


•

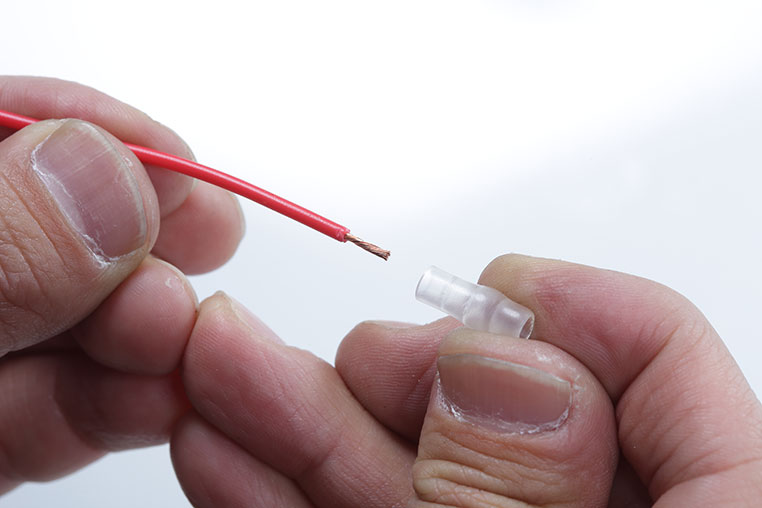

  そしてギボシ端子をセットする前に、絶縁用のスリーブを先に通しておきます。コレ、あとからでは入りませんので注意。

•

  そしてスリーブにも「向きがある」ので注意ですね（下の写真参照）。

オス端子の場合はこの向きでスリーブを入れる

•

  ギボシ端子をセットする位置が重要です。

•

  配線コードの先端に付ければいいのでは？

•

  そうなんですが、ギボシ端子は2つのツメがありまして、このうちひとつを配線コードの被覆にかけて、もうひとつを芯線にかけるようにしないといけません。

これが正解ポジション


•

  ムムム……そんな厳密な位置があったんですね。

•

  たとえば2つのツメが両方とも被覆にかかってしまうような付け方だと、芯線が端子に接触しないので接触不良が起こりますし。

ツメが両方とも被覆にかかっているダメパターン


•

  それと2つのツメが両方とも芯線にかかってしまっている、というのもダメなパターンです。

ツメが両方とも芯線にかかっているダメパターン


•

  両方とも芯線にツメが噛んでいれば、接触不良は起こらない気がしますけど？

•

  この場合は、引っ張られたときに芯線がチギれてしまうのです。正しいポジションなら接触不良も起こらず、ちょっとやそっと引っ張られても端子は外れません。

•

  ここからはかしめ作業ですが、まずは内側のツメ（芯線に食い込ませるツメ）からいきます。

内側のツメを先にかしめる


•

  電工ペンチにはギボシ端子をかしめる専用の穴があるので、それを使います。断面がハート形になっている穴ですね。

•

  ここにも数字の違う穴が複数用意されていますね。

•

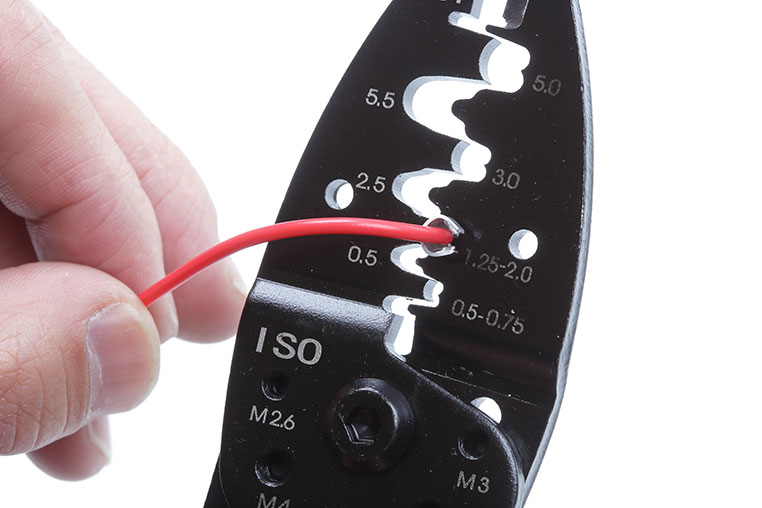

  芯線にかませるツメは、まず「1.25-2.0」と書かれた穴で軽くつぶします。

「1.25-2.0」の穴で軽くつぶす


•

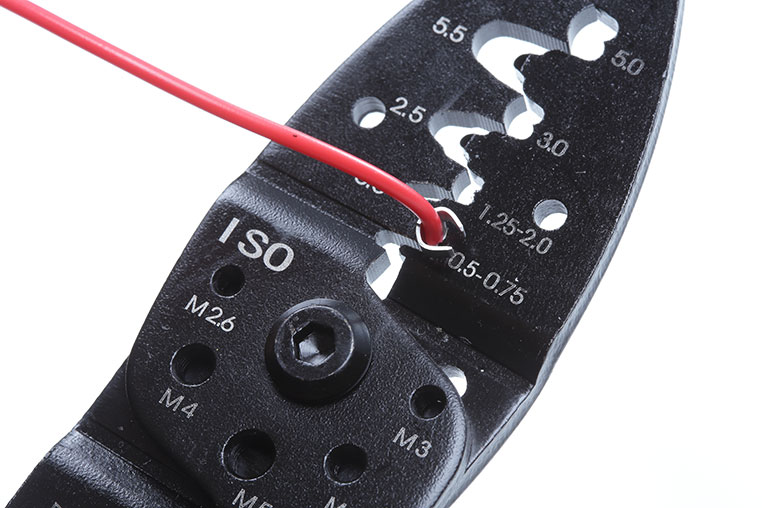

  最初に大きめの穴で軽くつぶしてから、1ランク小さい穴「0.5-0.75」に移して、ここでギュッっと本締めします。

•

  2段階でツメをつぶすんですねー。

•

  そうなんです。こうするとキレイにしっかりハート形に食い込みます。

ツメがハート形に折れ曲がって食い込む

•

  次はギボシ端子の根元にある大きいほうのツメを、配線コードの被覆に食い込ませます。

•

  ここも、2段階でかしめるんですか？

•

  そうなんですけど、芯線にかしめたツメより大きいツメなので、より大きい穴を使います。1発目は「3.0」と書かれた穴で軽くつぶします。

最初は3.0と書かれた穴にセット



まずは軽〜くつぶす


•

  3.0の穴で軽くハート形につぶしておいて、本締めは1ランク小さい穴の「1.25-2.0」を使います。

本締めは「1.25-2.0」で行う


•

  芯線のツメは「1.25-2.0」で仮締め、「0.5-0.75」が本締めでしたが、被覆にかかるツメは「3.0」が仮締め、「1.25-2.0」が本締めということですね。

•

  ちょっとややこしいですけど、そうなりますね。ツメが大きめなので、1段階大きい穴を使ってかしめるのです。

キレイなハート形で被覆をガッチリ固定


•

  あとは最初に通しておいたスリーブを戻して、端子根元にかぶせます。

スリーブを戻して



ひとまずオス端子は完成

•

  ここまででギボシ端子オスが付けられましたが、メス端子の場合は？

•

  ギボシ端子はオス、メスともに付け方は同じです。端子の形は違いますが、ツメが2カ所あるのは同じ。

かしめ方はオス端子と同じ！



ギボシ端子メスの装着後


•

  ギボシ端子オスとの違いとしては、メス端子の場合はスリーブが大きく、端子全体を覆うようになっています。

•

  なんでメス端子はスリーブが大きいんだろう？

•

  端子全体を覆うことで、つながっていない状態でも絶縁できているのがギボシ端子のメスなんです。だから電気が流れてくる電源側にはメス端子を使うと、作業中のショートを防止できますよ。

•

  へぇ〜！ ギボシ端子の付け方が、まさかここまで深いとは思ってもみませんでした。

オスとメスを接続して完成！
