パワーバックドアを、外からワンタッチ操作で開けられる「パワーバックドアオープンキット」の取り付け方法。天井裏に隠れたカプラーにつなぐので、天井内張りの外し方からわかりやすく解説。天井は触ったことがない人も、これでコツがわかる。
パワーバックドアオープンキットはどこに付けるの?
-
「パワーバックドアを外から電動オープンさせる方法」の続きです。
●レポーター:イルミちゃん
-
パワーバックドアオープンキットの取り付け方法を解説していきます。
●アドバイザー:DENKUL 岡本研究員
-
なお、取り付けモデルは30系後期のアルファードです。
-
バックドアの内張りを外して付けるんでしょうか?
-
そう思う人が多いと思うんですが、意外にもバックドアは触らなくていいんですよ。もっとカンタンです。
-
ホー。
-
バックドアの配線は、バックドア上部の蛇腹を通過して室内側に入っていきますので……
-
あー。
中に入ってから捕まえるんだ。 -
そうなんです。天井の後部を少しめくるとカプラーが見つかるので、まずは天井めくりから。
取り付けるアイテム
デンクルのワンタッチパワーバックドアオープンキット
天井内張りの外し方(めくり方)
-
これは手で引っ張るだけ♪
-
そうなんですが、いきなり浮かすのは、やめたほうがいいです。
-
え、これの何がダメなの?
-
モールの中に、ブチルみたいなベタベタしたのが入っています。それがもし、天井の内張りに付着したら……
-
落とすのがタイヘン!!
-

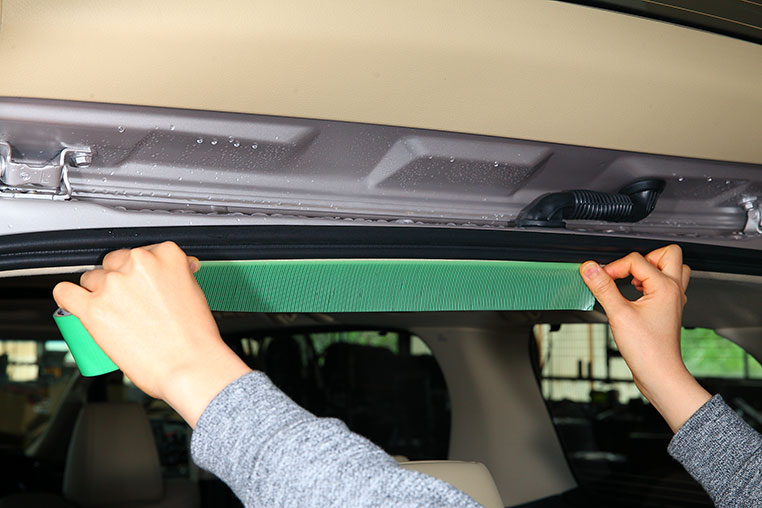

というわけで、まずは保護のために養生テープなどを貼っておきます。
-
これをやったあとで、ウェザーストリップを外します。
-
次は天井をめくりますが……手でめくれるの?
-
その前に、天井の内張りは、ところどころピンで留まっています。
-
フムフム。
-

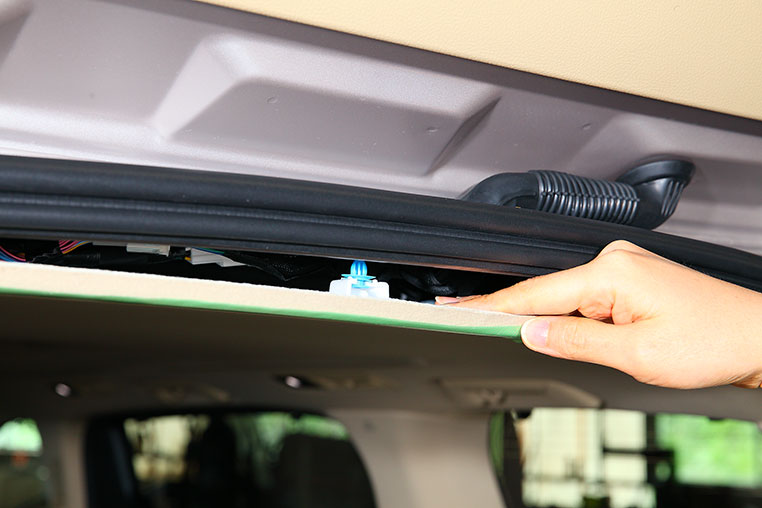

どこにピンがあるかは、天井を少しだけ手でめくりながら覗き込むと、見えます。
-

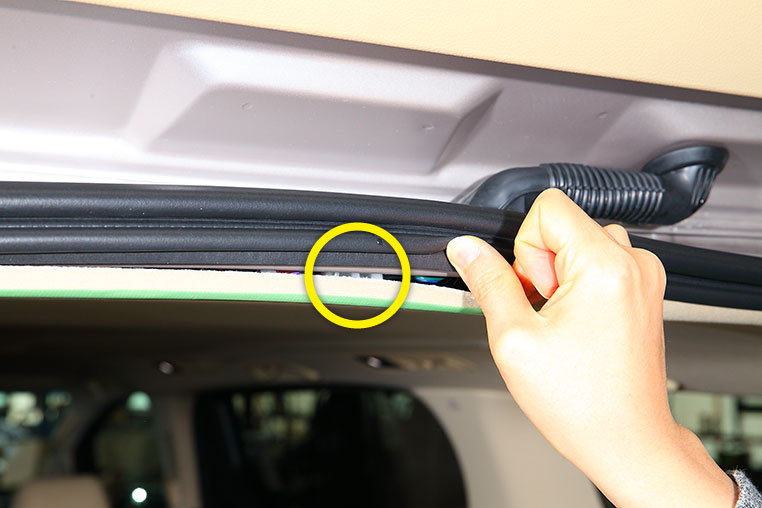

天井の隙間から、なんか白いのが見えるじゃないですか。この部分の中心にピンがあるんです。
-
この作業は普通の内張りはがしでもできますが、長いタイプがあると、より作業しやすいとは思います。
-
樹脂製ではなく、金属製の内張りはがしの方がいいですか?
-
そうですね。定番のエーモン製の金属タイプとかでもいいと思います。
-
外れると分かりますが、こんな形(↓)のピンです。
-

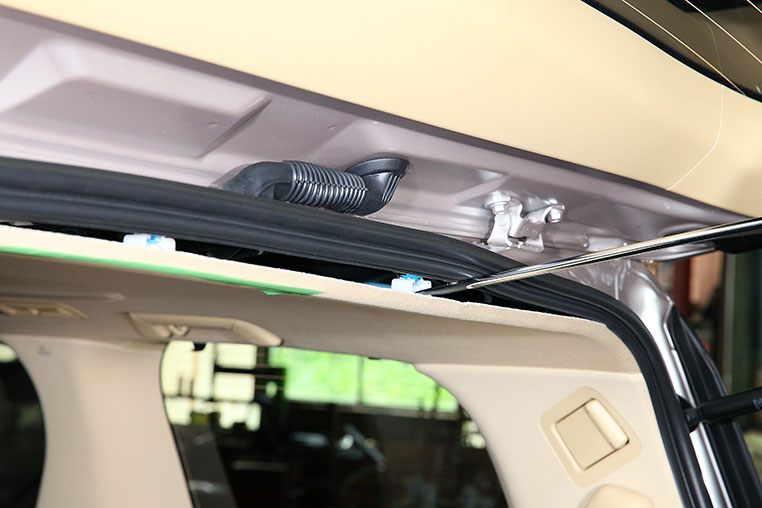

同じタイプのピン固定が、後部だけで3箇所ほどあるのですべて外します。

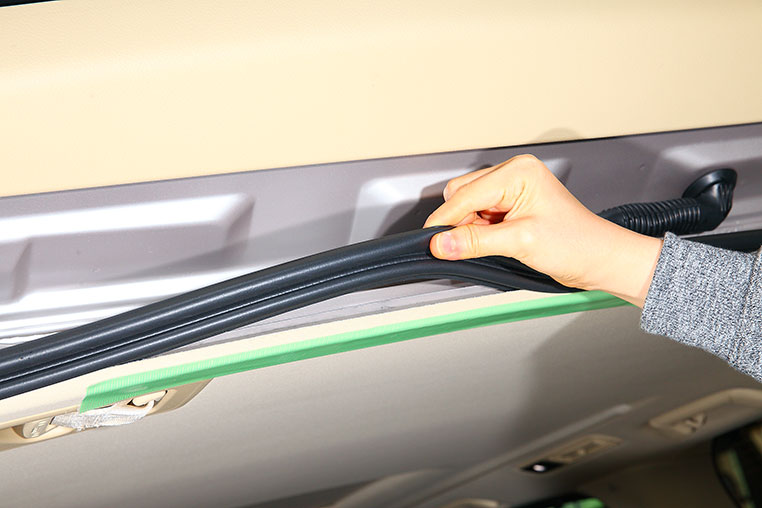

まずはバックドアを開けて、天井のところに付くウェザーストリップ(防水ゴム)を手で浮かしますが……
天井内張りのフチに貼る
この位の範囲でOK
手で引っ張れば外れる

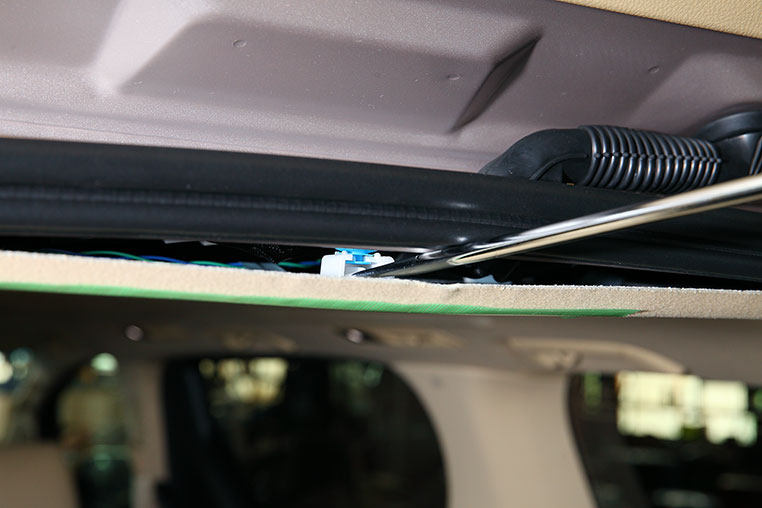

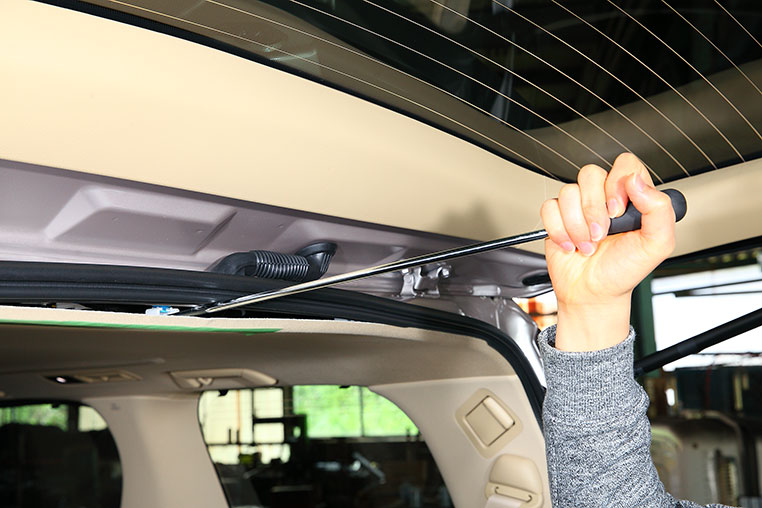

内張りはがしを使ってピン固定を外す
エーモンの金属製の内張りはがし。内張りはがしDX(1423)
天井裏のカプラーに対して、キットのカプラーを割り込ませる
-
固定ピンが外れたら、手で天井をめくりますが……
-
ていッ!
-
あ、待った! あまり無理にめくると、シワが入ってしまったり、折り目が付く可能性があります。
-
あわわ。
-
あくまでもちょっとだけめくって、小さい隙間で作業するイメージです。負荷をかけずにね。
-
なるほど。
-

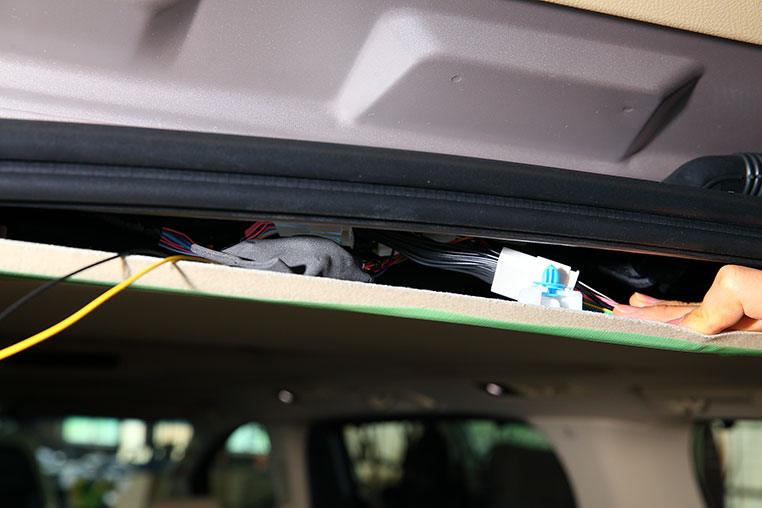

で、天井裏の隙間に目当てのカプラーがあります。
-
このカプラーを抜くんですね。
-

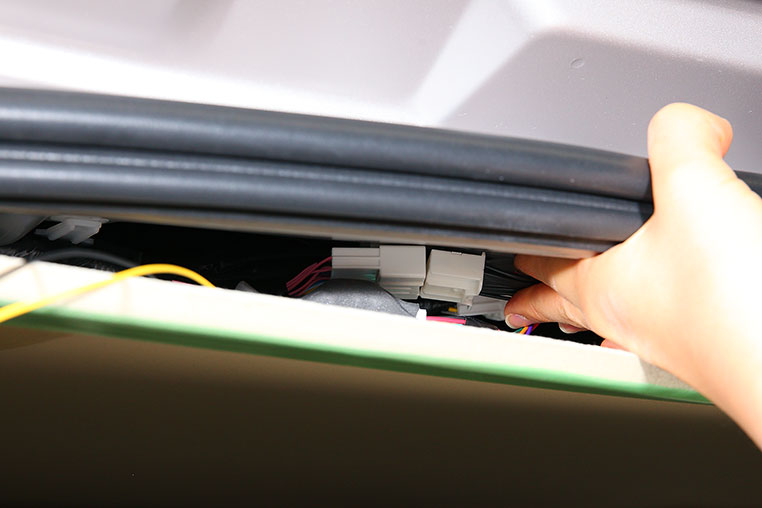

ツメを押しながら引っ張ると抜ける、よくあるタイプのカプラーです。しかし空間が狭いので、作業はやりにくい。
-
コツは?
-
まず片方の手の人差し指で、カプラーのツメを押してロックを解除しつつ……
-
もう片方の手で、配線を引っ張って抜きます。
-
……というように手でもできますが、内張りはがしを使ってツメを押しながら抜く、でもOKです。
-
手でツメを押しにくい場合は、道具を使いましょう。
パワーバックドアオープンキットのカプラーをつなぐ
-

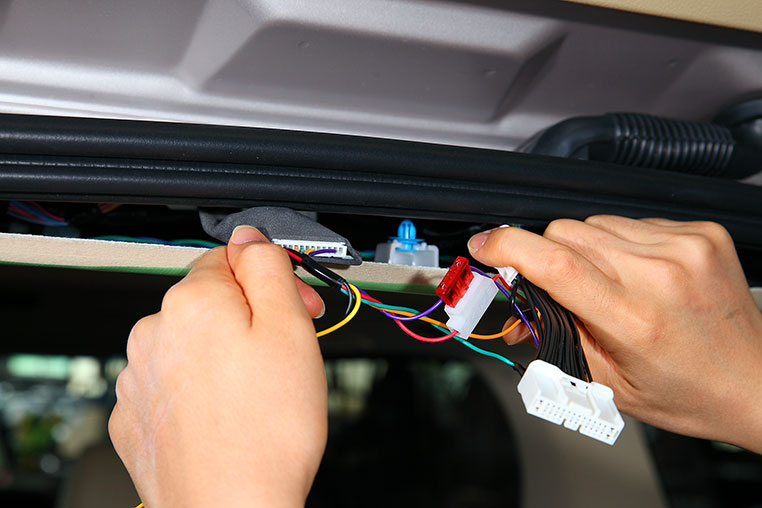

天井の裏のカプラーを抜いたら、メスのほうにキットのオスカプラーをつなぎます。
-
この場面はオスメスが一致するように付けるだけ。つなぎ間違えの心配はありません。
-
で、片方をつないだら、キット本体をそのまま天井に隠します。
-

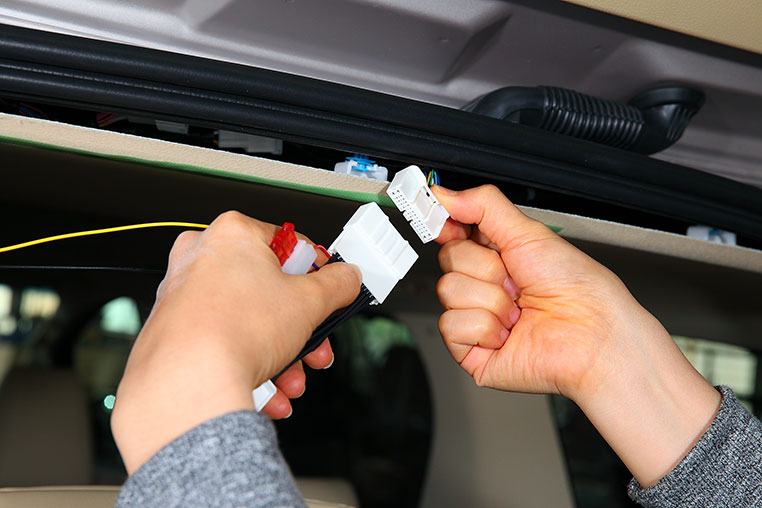

そしてキットのもう一方のカプラーを、天井裏に固定されているオスカプラーにつなぎます。
-
カプラーオンでつなぎつつ、キットを天井裏に隠してしまえばいいんですね。
-
あとは本体から出ている2本の線(黄色と黒)の配線作業だけですね。
-
この黄色と黒は、どこにつなぐんでしょうか?
-
黄色はパワーバックドアスイッチ線、黒はボディアースします。
-
パワーバックドアスイッチ線ってどこにあるんですか?
-
グローブボックス裏にあります。
-
……え? バックドア付近の天井裏から、グローブボックスまで配線を運べと?
-
そうなんです。
-
それって超大変そう。
途中で引き返したくなりそうな。 -
……と思うかも知れませんが、そうでもないんです。
-
ん!?
どういうことですか?
ごそごそ
DIY Laboアドバイザー:岡本 亮
「カプラーオンで簡単に取り付けできる」をテーマにした電装品を開発するDENKUL(デンクル)代表。車の電装、プログラミングの双方に長けている。工具大好き。●DENKUL(デンクル) http://denkul.jp/
