チューンナップウーファーの取り付けが劇的にラクになるキット
チューンナップウーファーの取り付けは、一般的にはバッ直で電源を取り出すことが推奨されていて、けっこう手間がかかる。それを「劇的」レベルでラクにする取り付けキットが登場。配線加工なしでウーファー取り付けできるメリットも大きい。
サブウーファーの取り付けが配線無加工でカンタンに
-
電装品メーカーのビートソニックが発売した、興味深いハーネスキットについて取り上げます。
●レポーター：イルミちゃん
-

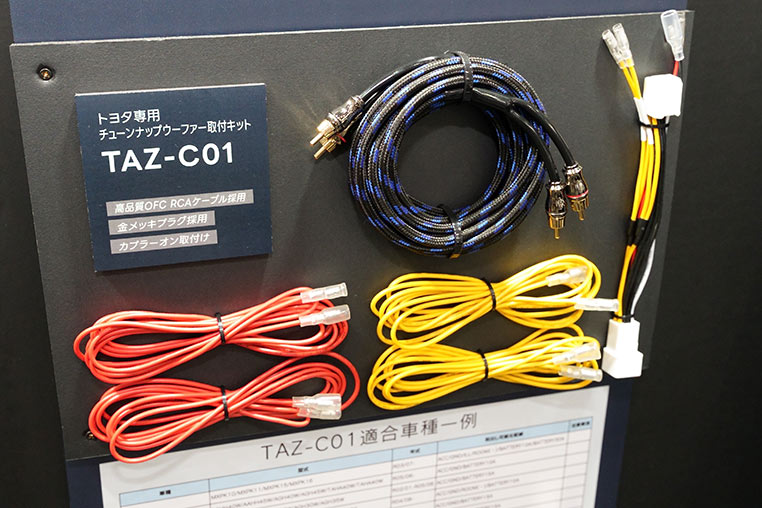

チューンナップウーファー取り付けキット「TAZ-C01」というのを開発しました。
●アドバイザー：ビートソニック ワタナベ研究員
-
チューンナップウーファーではなくて、チューンナップウーファーを取り付けるためのキット？
-

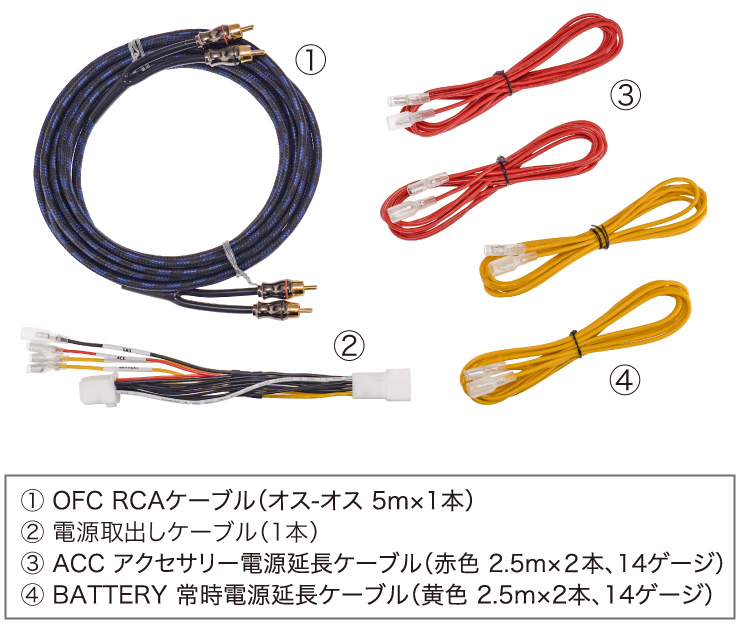

そういうことですね。電源取り出しケーブルの他に、電源の延長ケーブル・RCAケーブルなどがセットになっているんですが……
-
このハーネスキットのポイントは電源取り出し方法にあります。
-
……と言うと？
-
「TAZ-C01」はトヨタ車のオプションカプラーから電源取り出しする方式を取っているんですよ。
-
チューンナップウーファーの電源というと、バッ直が推奨されてきたイメージがありますが……
-
そうなんですが、最近のトヨタ車のオプションカプラーは、車種にもよりますが、けっこう容量の大きい常時電源が取れるケースも多いんです。
-
なるほど！
-
車種によっては15アンペアとか、あるいは30アンペアもの常時電源がココから取れたりします。
-
チューンナップウーファーでも足りるんだ。
-
もちろんチューンナップウーファーの出力にもよるし、実際に聴くときのボリュームにもよりますが、5～10アンペア位までで足りるケースも多いです。
-
10アンペア位の容量だとしても…電源をナビ裏から取るのはダメですよねぇ？
-
それはダメですね。ナビのヒューズが飛んだり、動作に影響が出てしまいます。
-
しかしオプションカプラーなら、もともと純正オプションパーツ用の電源だから、そういう心配はないし。
-
そうなんです。しかも容量の大きい常時電源が取れる車種ならば……
-
わざわざバッ直配線を引かなくてもチューンナップウーファーを取り付けできる……と。
-
はい。それからアクセサリー電源（ACC電源）とアースも、ここからいっしょに取れてしまいます。
-
チューンナップウーファー取り付けに必要な配線がすべてオプションカプラーだけで片付くわけか～。
-
そこに目を付けてハーネスキット化したものが「TAZ-C01」なんです。
-
電源取り出しするオプションカプラーはどこにあるのでしょうか？
-
車種によっていくつかのパターンに分かれます。助手席足元のキックパネル裏であったり、グローブボックスを外した奥であったりするので、適合車種といっしょに取り付け位置も案内しています。
-
ところで今回のキットは、スピーカー信号の取り出しケーブルは付属していませんね？
-
はい。今回のキットは、「TOON X」のようなアンプ内蔵DSPとか、あるいは「PA3」のような外部アンプを付けている車に対して、チューンナップウーファーを増設する想定で作っているキットなんですね。
-
あー。だからRCAケーブルが付属しているんだ。
-
そうなんです。品質のいい無酸素銅のRCAケーブルを使っているところもコダワリです。
-
5メートルも長さがあるんですね。
-
アンプ内蔵型DSPとかアンプ自体は助手席足元などに設置しているとして、そこからラゲッジルームやトランクに積んであるチューンナップウーファーまでつなぐとしたら3メートルでも足りないことがあるので。
-
それで5メートルってわけか。
-
電源ケーブルのほうも、2.5メートルの長さを2本付属させています。
-
車内のどこにチューンナップウーファーを設置するにしても、このキットで対応できるってことですね。
詳細はAmazonのビートソニック・チューンナップウーファー取付キット TAZ-C01参照。
ビートソニック公式サイトのチューンナップウーファー取付キット TAZ-C01参照。
DIY Laboアドバイザー：渡邊悠二
カーエレクトロニクスの雄、ビートソニックにおける技術部のホープであると同時に、同社の「顔」としての活躍も期待される人物。プログラマー出身で、ITにも車にも強いが、いちばん得意なのは料理という説も。●ビートソニック TEL
