LEDフォグランプ化する方法（後編）

---

LEDフォグランプバルブのDIY取り付け方法

• 1
• 2
• 3

LEDフォグランプ化は、バルブ交換で簡単にできる。ここではただ取り付けるだけでなく、配光性能を出し切るためのエーミング（配光調整）までを正しく解説。なおモデル車のハスラーはH8のバルブ型式だが、H11/H16/HB/PSX26Wタイプも脱着方法は同じ。ほとんどの車種で参考になるやり方だ。

•

  今日はLEDフォグバルブの取り付け方法の解説です。

  ●レポーター：イルミちゃん

•

  LEDはHIDと違って、簡単に取り付けできるのもメリットですね。

  ●アドバイザー：IPF 市川研究員

•

  ほほう。
  具体的な作業としては？

•

  基本、純正のフォグバルブ（ハロゲンや白熱球）を抜いて、LEDフォグバルブを付け直すだけです。

•

  でも配線作業などがありますよね？

•

  ……といっても、純正フォグバルブにつながっていた配線カプラーを、そのままLEDバルブにつなぐだけです。

フォグの配線はカプラーオン


•

  配線作業、というほどでもないか。

取り付けに使ったLEDフォグバルブ

今回取り付けするIPF・LEDフォグバルブ 6500K。H8/11/16兼用タイプ。

•

  ちなみにIPFのLEDフォグバルブにはHB4タイプ、PSX26Wタイプもあります。これらのバルブ型式でも、スナップ式なので脱着方法は同じです。

•

  スナップ式とは？

•

  バルブをひねるように回転させて脱着させるタイプです。止め金を使っていた昔のバルブ型式に比べると、脱着がカンタンです。

•

  つまり今回のやり方で、H8、H11、H16、HB4、PSX26WタイプのフォグランプはすべてLED化できるということですね。

まずはフェンダーカバーをめくる

•

  フォグランプ後部にアクセスするために、ハンドルを全開切りしておくとスペースができて作業しやすいです。

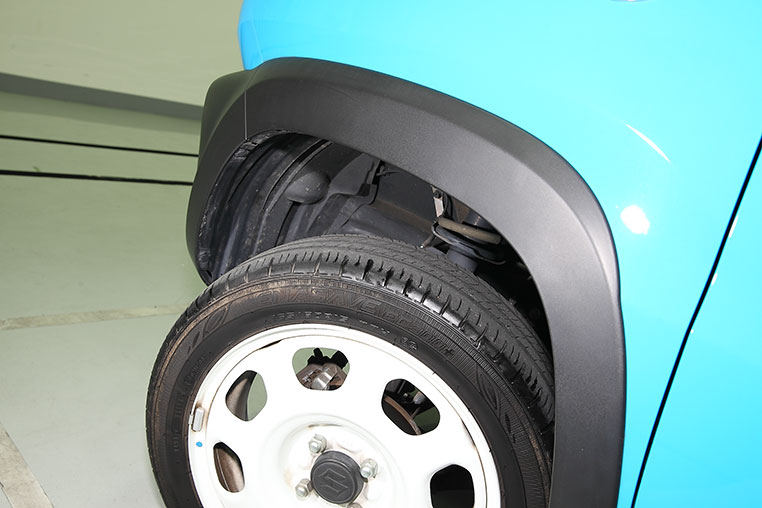

左右どちらか作業スペースが広く取れるほうに全切り


•

  そしてフェンダーのインナーカバーを、少しだけめくります。

•

  めくるというのは、外さなくてもいいってこと？

•

  そうですね。完全に外さなくてもフォグのバルブ交換は、できることが多いと思います。

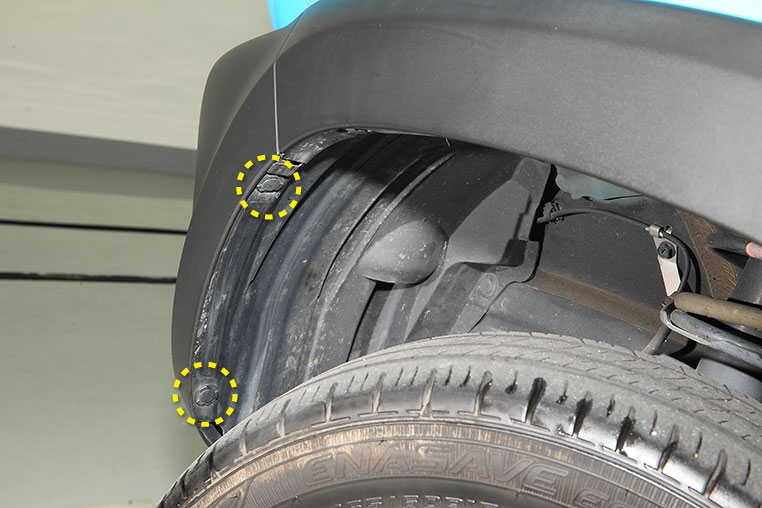

ピンまたはネジで固定されている

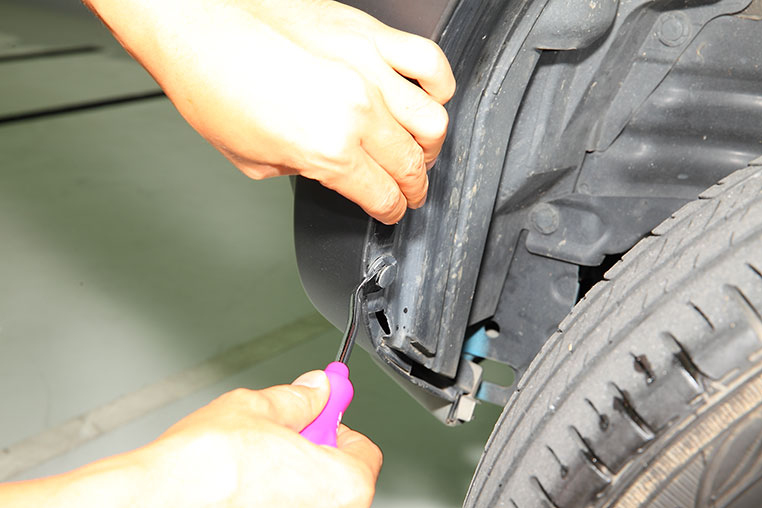

内張りはがし等でピンを外す


•

  数カ所ピンを外してインナーカバーをめくると、フォグランプの後部が見えると思います。

•

  隙間が足りなければ、さらにピンを何本か外しましょう。

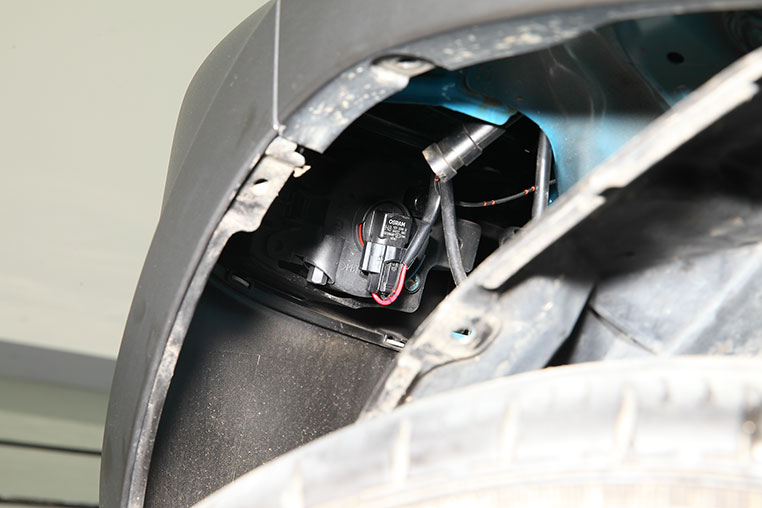

フォグランプの後部が見える

•

  まずはバルブを付けたままで、バルブ後部につながっている純正配線のカプラーを抜きます。ツメでロックされているので、ツメを押しながら引き抜く。

•

  ツメが引っかかっているので、ただ引っ張るだけでは抜けませんよ〜。

純正フォグバルブの配線を抜く

•

  スナップ式のバルブタイプは、バルブ後部を持って反時計回りに回転させるとロックが外れます。車種によっては回転方向が逆の場合もあります。

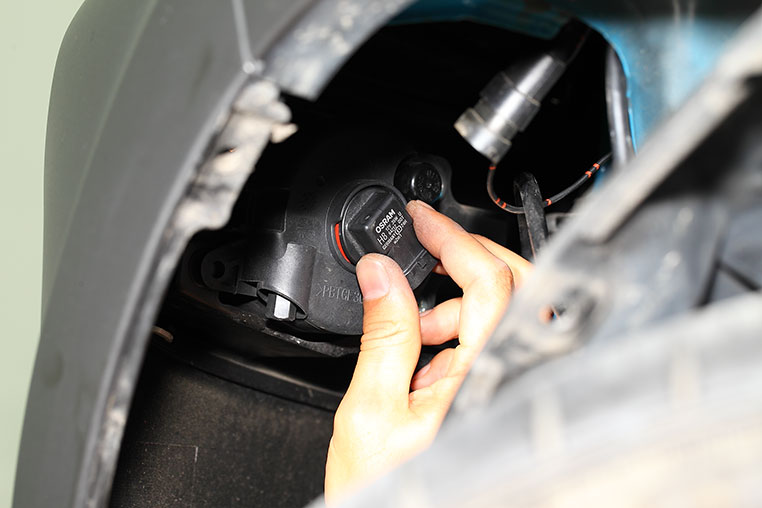

バルブを回転させてロックを外す


•

  ロックが外れたら、そのままバルブを後部へ引き出しましょう。

•

  もう純正バルブが抜けました。

スポン
