テープLEDを家で活用する方法③

家のコンセントから
テープLEDの電源を取る

DC12Vを
AC100Vで

電圧を変換すれば
クルマ用LEDが
家で使える

家で使える状態となったテープLED
  • ユキマ

    よーし! 前回までの話の通り、アルミフレームにテープLEDをセットしたし、ACアダプターともつなげたわよ〜。

    ●DIYラボ別館:ユキマちゃん

  • 所長

    あとはACアダプターをコンセントに差すだけで、12VのテープLEDが光ってしまうわけか。

    ●DIYラボ別館:所長

  • ユキマ

    これで別館の廊下も明るくなるわ〜。

  • 平川

    あ、ちょっと待った。

    ●アドバイザー:エルパラ 平川研究員

  • ユキマ

    なによ?

  • 平川

    大事なこと言うの忘れてた。スイッチングACアダプターでテープLEDの電源を取るときは、容量に注意したほうがいい。

  • コンセントからテープLED用(DC12V)電源を取れるスイッチングACアダプター

    スイッチングACアダプター1A
  • ユキマ

    容量ってなんのことよ? コレがあればAC100V(家庭用コンセント)を、DC12V(テープLED)に変換できるんでしょ?

  • 平川

    いや電圧の話じゃなくて。AC100VをDC12Vに変換するACアダプターにも、流せる電流量の違いでいろいろあるんだよ。

  • スイッチングACアダプターの容量いろいろ

    スイッチングACアダプターのラインナップ集合

    スイッチングACアダプターの種類についてはエルパラのACアダプターのページ参照。

  • 平川

    重要なポイントは、容量いっぱいまで電気を流さない! スペック上の容量が1アンペアのACアダプターなら、0.7アンペア(700ミリアンペア)ぐらいが限界と考える。

  • 所長

    マージンを取るのは電子部品の基本だよね。

  • ユキマ

    ACアダプターの容量が足りなかったらどうなるのよ?

  • 平川

    許容を越えた電流を流し続けるのは危険。それこそ、発火する可能性だってある。

  • 所長

    おいおい! 別館がボヤなんか起こしたら、一瞬で閉館にされてしまうぞ!!

  • ユキマ

    なんの心配してんのよ!

  • 所長

    それでなくても目を付けられているというのに……

  • ユキマ

    まあ大丈夫よ。
    心配はいらないわ。

  • 平川

    ……なにを根拠に大丈夫と言っている?

  • ユキマ

    LEDは低消費電力だから、1アンペアもあれば十分よ!! 私こう見えても電気は強いの。

  • 平川

    それは違うぞ。

  • ユキマ

    え?
    なんでよ?

  • 平川

    明るいチップLEDをビッシリ搭載したテープLEDを長いまま使うと、けっこう電気を食ってしまう。1アンペアくらい、超える場合はザラにある。

  • 5050テープLED 60LED/m

    5050テープLED 60LED/mタイプ

    5050チップLEDを1メーターあたり60個ずつ搭載した「5050テープLED 60LED/m 非防水 白色」。明るさではトップクラスのテープLED。通販大手のエルパラで買える。

  • 平川

    例えば上の5050テープLEDだと、5メーターの定格電力は72Wにもなるんだ。

  • ユキマ

    72W……と言われても、どうスゴイのかよく分からないんだけど!?

  • 平川

    72W(定格電力)を12V(テープLEDの電圧)で割り算すればアンペア(流れる電流)の計算ができるよ。

アンペア数の計算方法

電力÷電圧=電流(アンペア)

つまり72Wが定格電力のテープLEDは……

72W÷12V=5A

  • 所長

    5アンペアも流れるなら、1アンペアのACアダプターじゃぜんぜん足りないね。

  • 平川

    まあ、本当に5メーターで使用するならロスも大きくなるので、実際には5アンペアも流れませんが、それにしてもマージンも考えると、やはり5アンペアのACアダプターを使っておくべきでしょうね。

  • 5アンペアのスイッチングACアダプターが必要になる

    5アンペアのスイッチングACアダプター
  • ユキマ

    アンタが最初に1アンペアのACアダプターを持ってきたんじゃないのっ!

  • 平川

    いや、だって、もっと短く切って使うと思ったから……

  • ユキマ

    あれ?
    短く切ればいいの?

  • 平川

    もちろん。
    その分LEDの数が減るから消費電力は下がるよ。

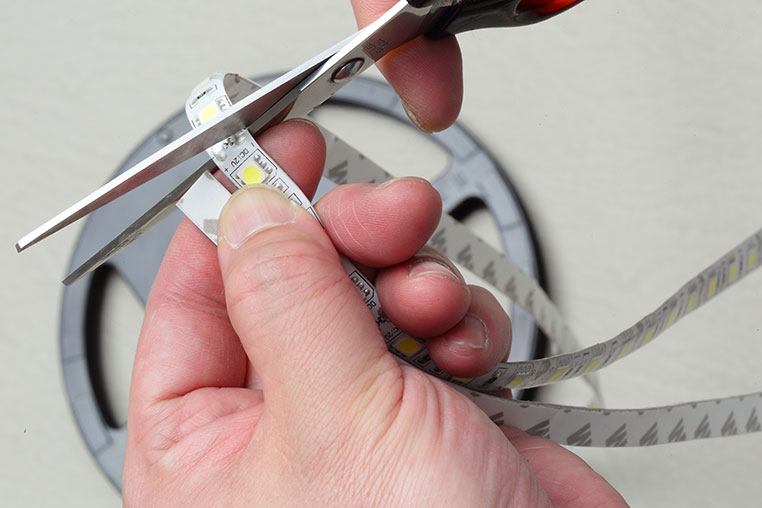

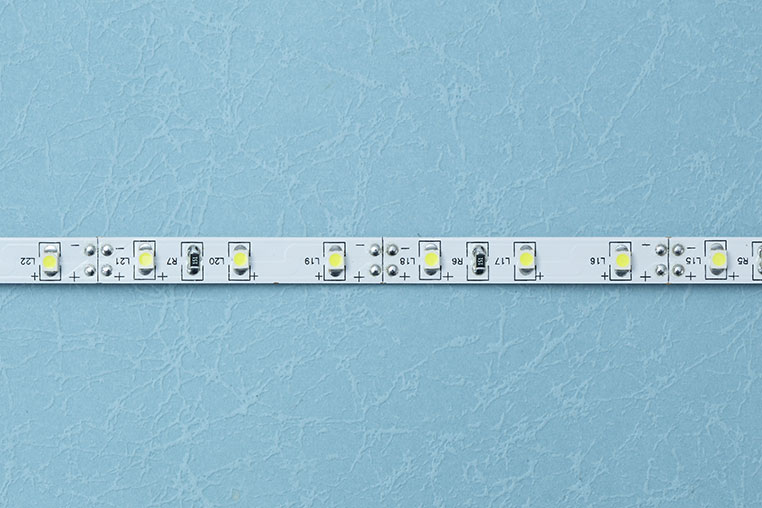

  • テープLEDはカットライン上で切断可能

    テープLEDの切断シーン

    チョキ

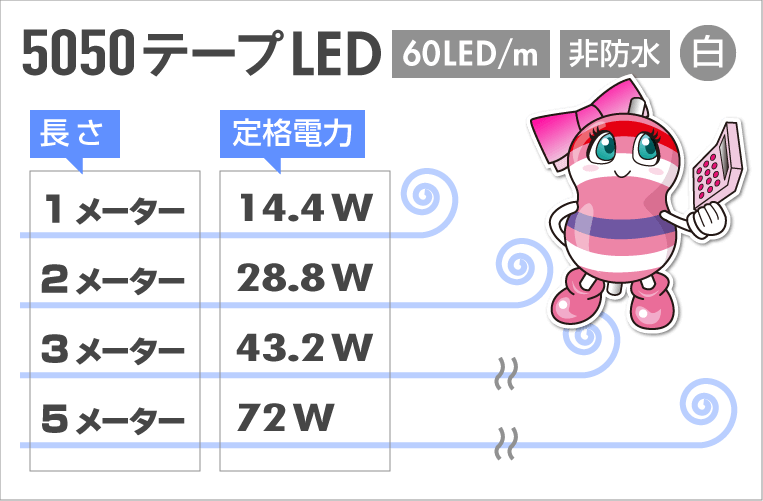

エルパラHPで公開されているスペック

5050テープLED 60LED/mタイプの仕様
  • ユキマ

    え〜っと、1メーターまで短くするとしたら、14.4W÷12V=1.2アンペアか〜。

  • 平川

    マージンを計算に入れて、まあ1.5アンペアのACアダプターを使うのが妥当な線だね。

  • 所長

    なるほど〜。テープLED用のスイッチングACアダプターって、そうやって選べばいいんだね。

テープLEDの種類によっても定格電力は変わる
