テープLEDを家で活用する方法②

テープLEDの取り付けには
アルミフレームが役立つ

（※）この記事は余った12VのテープLEDを家で活用する方法（第1回）のつづきです。

•

  あ!
  やっと来た！

•

  ねぇ、ちょっといい？

  ●DIYラボ本館：イルミちゃん

•

  げげっ、イルミ！ な、なんでアンタがココ（DIYラボ別館）に来るのよ!! 立ち入りを許可した覚えないわよ。

•

  なんで総務部の私が、ユキマちゃんの許可取らないといけないのよ。

•

  総務部だったら、切れた電球ぐらい交換しなさいよッ!!

•

  そんなことより、本館の倉庫から何か持ち出さなかった？

•

  ギクッ。

•

  ……し、知らないわよ。

•

  おかしいなァ。倉庫にしまってあったテープLEDの余りがどっかいっちゃったんだけど……。

•

  あんたまさか、私が本館のモノを盗んだとでも？

•

  うん。
  イイ線だと思うけど、違うの？

•

  別館はまだそこまで墜ちてないわよッ!! とっとと帰れ!!

•

  ……ふう。
  あの小娘、イキナリ人を泥棒扱いして。

•

  危なかったな。

•

  どわ!!
  ……あんたいつからいんのよ!!

•

  いや、コレを持って本館との連絡通路を歩くと人目につくから、裏の森の中を通ってきた。

※DIYラボ本館と別館の位置関係


•

  ん？
  なんなのよ、その長い棒は……？

•

  アルミフレームだよ。これをテープLEDの設置に使うといいと思ってさ、持ってきた。

•

  つまり、また本館の備品持ってきたんだ。

テープLED専用のアルミフレーム



エルパラで単体販売もされている「アルミフレーム角形」。他にもいろいろな形状がある。カバーは3種類あり、購入時に選択。

•

  え？
  なにこれ、テープLED用なの？

•

  そう。このアルミフレームにテープLEDを入れて、上からカバーをかぶせて使うんだ。

•

  いったい何の目的で作られたパーツなんだろう？ 車の部品ではないよねぇ？

•

  この間も少し言いましたけど、最近はテープLEDを店舗照明などに使う例が増えているので、そういうニーズに応えて作られたものなんですよ。

•

  なるほど。
  店舗で使うフレームかぁ。

•

  これならテープLEDの基板ムキ出しじゃないから、見た目がいいね。

テープLED単体より見た目がキレイになる！


•

  見た目だけではなくアルミは熱を逃がすので、テープLEDの寿命を延ばすという効果も期待できます。

•

  明るいテープLEDは、けっこう電流が流れるから熱くなるのよねぇ。

•

  例えば3チップの5050を大量に搭載しているタイプのテープLEDなどは、爆光だけどそのぶん熱を持ちやすい。

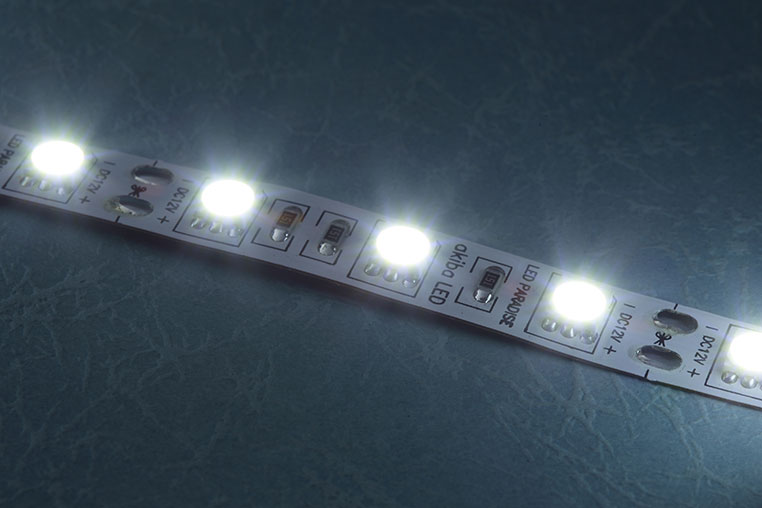

明るいが、発熱量も多い5050テープLED


•

  こういうテープLEDを木製の棚などに貼ったりすると、熱が逃げなくてすぐにテープLEDが切れてしまう。放熱は重要な問題なんです。

•

  なるほど。
  アルミフレーム自体が放熱板の役割も果たすワケか。

•

  しかもカバーには「透明」の他に、「半透明」「乳白色」などもあって、購入時に選べるようになっているんですよ。

専用カバーは「透明」「半透明」「乳白色」の3種類


•

  なにこれ。
  どう違うの？

•

  半透明や乳白色のカバーを選べば、光を拡散できるので、ライン状に間接発光させることができる。そのぶん若干明るさは犠牲になるけどね。

テープLEDを面発光に近づける



電球色と組み合わせるのもオシャレ


•

  わ〜、これはキレイね。これを廊下の照明にすれば近未来的な演出ができそう。

•

  ちなみに、アルミフレームの形状は他にもいろいろ。コーナーに設置したとき、テープLEDがナナメ45度の方向を向くのもあるよ。

アルミコーナーフレーム角形



エルパラで単品販売している「アルミコーナーフレーム角形」。これもカバーは3種類あり、購入時に選択できる。

•

  こういうのをカドに設置すれば、2面に対して間接光を演出できたり……。

•

  これはスゴイ。
  テープLEDの活躍の幅が広がるなぁ。

•

  最近はお店の照明も間接発光でオシャレになってるけど、こういうのを使ってるのね。

•

  車いじりで余ったテープLEDを家で活用する、という今回のテーマにもピッタリ！

•

  さすが。
  私の一番弟子ね。

•

  ……誰が弟子だ。

•

  このケースとカバーを併用すれば、本館の倉庫から持ち出したテープLEDを使っていることもバレずにすむわね。

•

  え!?
  そ、そうだろうか。
