シーケンシャルウインカー加工したヘッドライトを取り付ける工程。中古のライトを加工しているケースも多いので、まずはノーマルヘッドライトを外すところから解説。シーケンシャルに限らず、ヘッドライトの脱着の方法として、汎用的に役に立つ。

•

  さて、シーケンシャルウインカー自作連載の続きですが、ヘッドライト加工自体は前回完成しているので……

  ※連載のもくじは、「シーケンシャルウインカー自作教室╱記事一覧」

  ●レポーター：イルミちゃん

•

  今日は、車にヘッドライトを取り付ける工程ですね。

  ●アドバイザー：イルミスタ・野本研究員

•

  ここで改めて、ヘッドライトの脱着方法をおさらいしておきましょう。

•

  予備の中古ヘッドライトを買って加工している人は、もしかしたらノーマルヘッドライトを外したことがないかも知れませんので、そこから解説しておきます。

•

  それでは、ヘッドライトの外し方。モデル車は、LA600Sタントカスタムです。

•

  ヘッドライトを外すためには、まずフロントバンパーからですね〜。

•

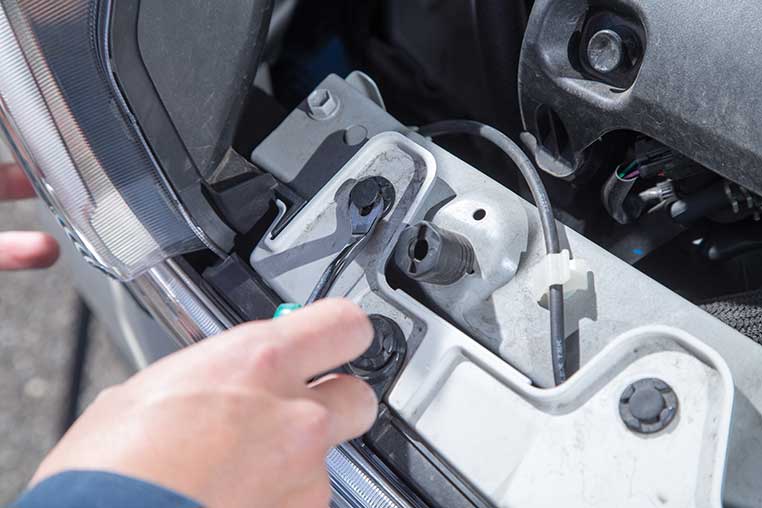

  フロントバンパー上部のピンを外します。LA600Sタントカスタムの場合は4本でした。


•

  バンパー下（底面）には6個のピンが使われています。


•

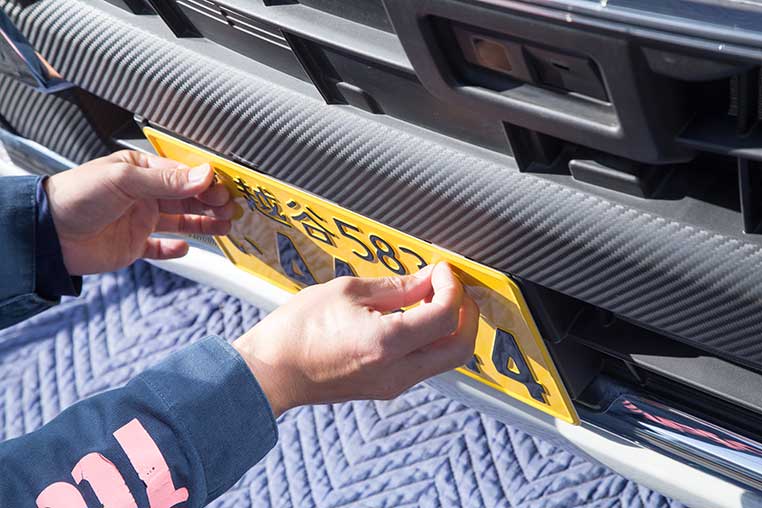

  それとLA600Sタントカスタムは、ナンバー裏にもピンが隠れているので、先にナンバープレートを外します。


•

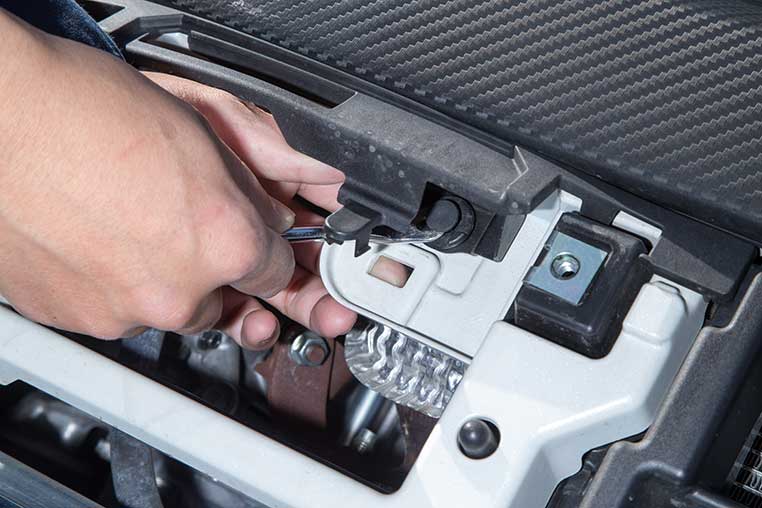

  そして、奥に隠れているピンを外す。


•

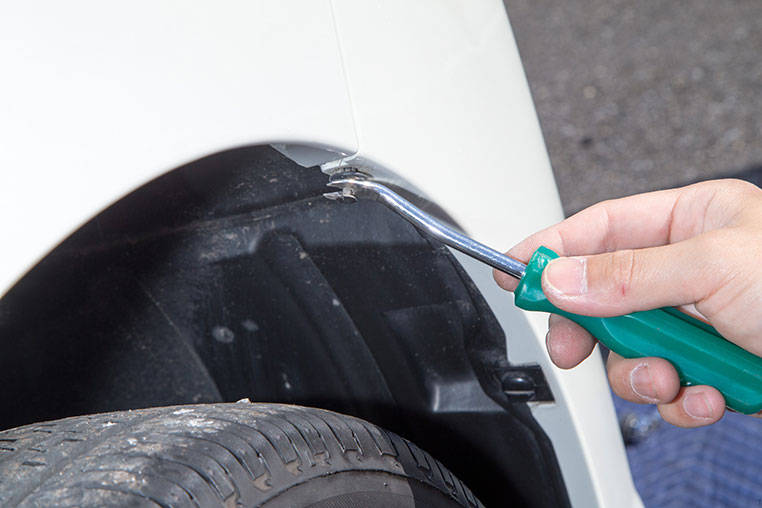

  バンパー横に回って、フロントフェンダー内のピンを外します。


•

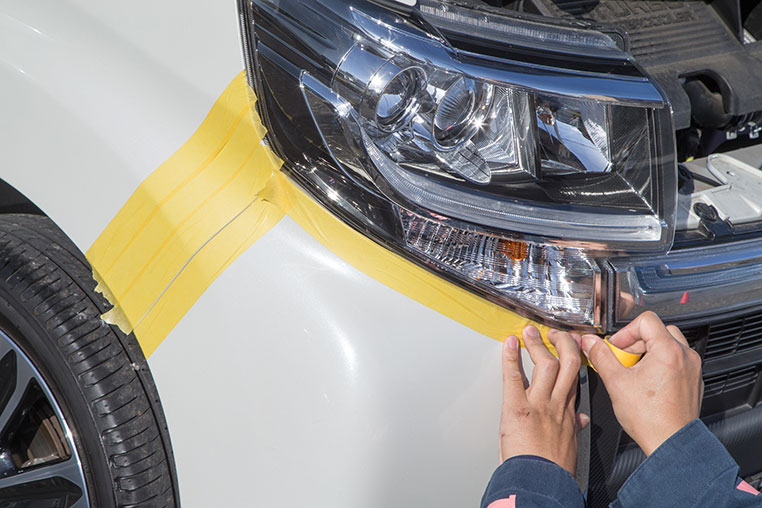

  固定箇所を外したら、本体を外しにかかる前に、フロントバンパーの境界線付近をテープで保護しておきます。


•

  フロントバンパーを外すときは、下に厚手の布などを敷いておきます。

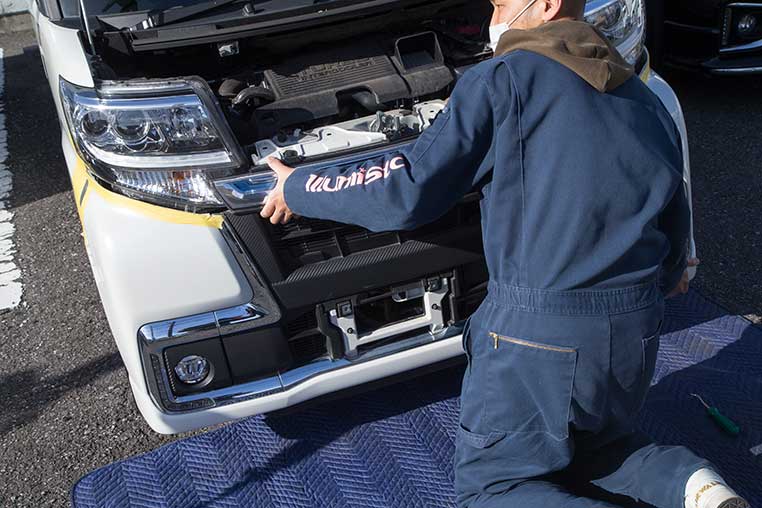

フロントバンパーが外れた


•

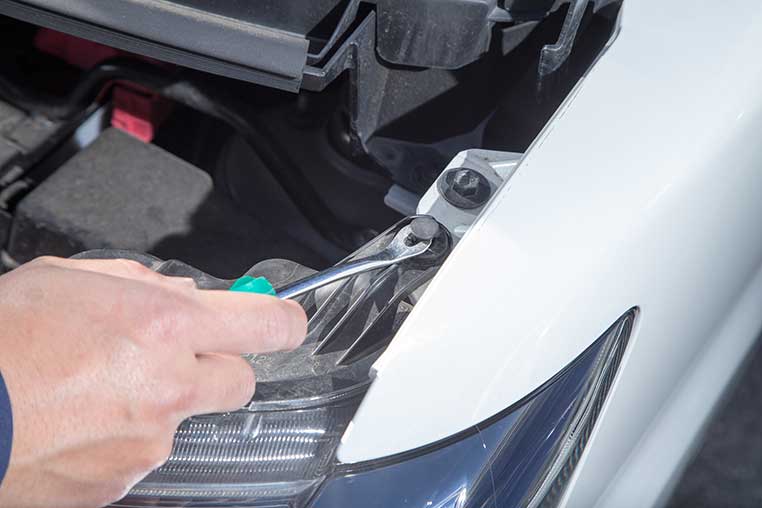

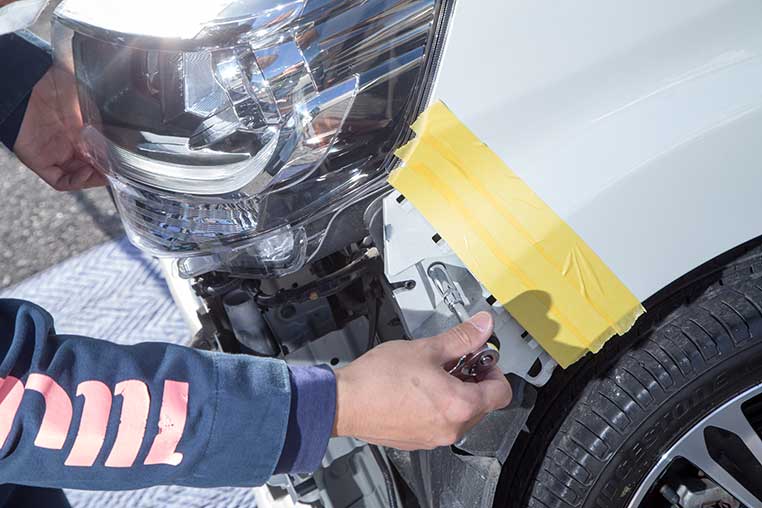

  フロントバンパーが外れたら、ヘッドライトを外します。LA600Sタントカスタムは、ボルト留めが3箇所・ピン固定が1箇所あります。

ヘッドライト下



ヘッドライト横



ヘッドライト上部ステー


•

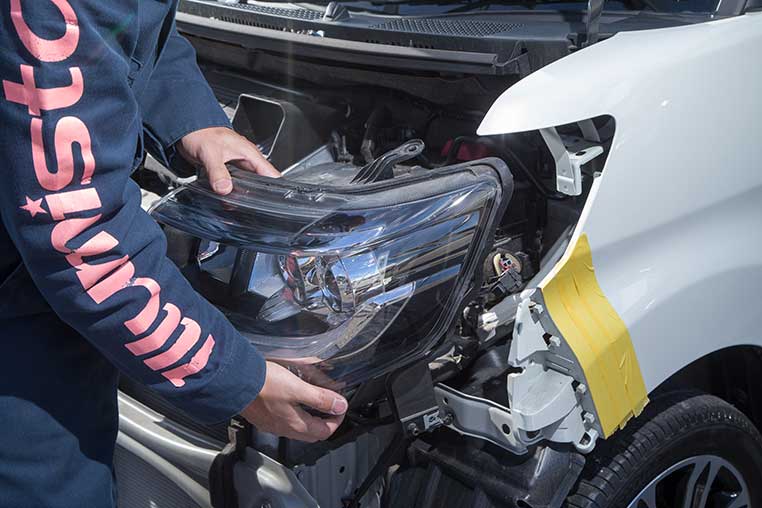

  固定ボルトやピンを取ったら、ヘッドライトを前方向に引き出します。


•

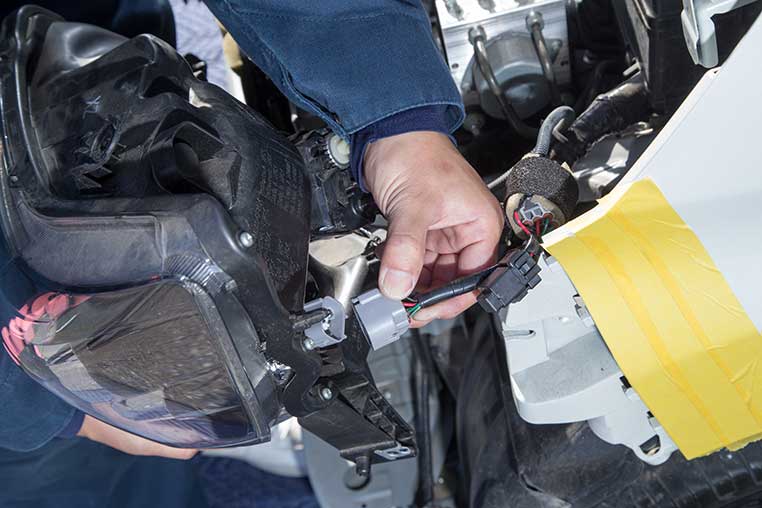

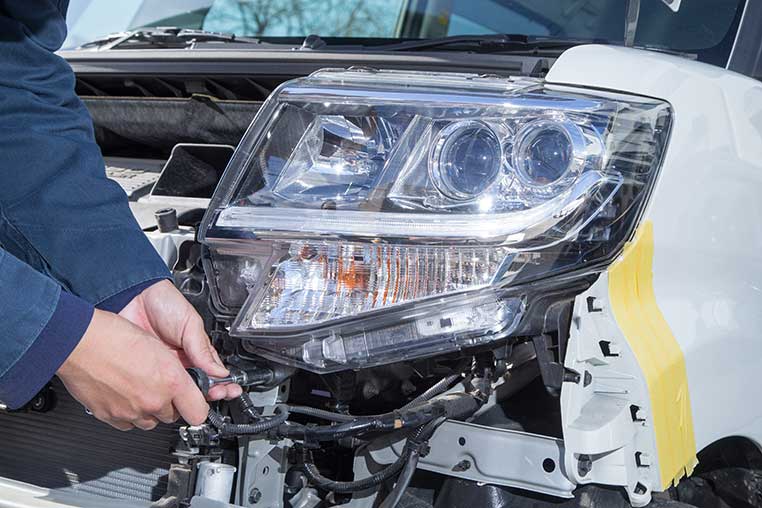

  ヘッドライトが外れかかったら、純正配線のカプラーを抜きます。


•

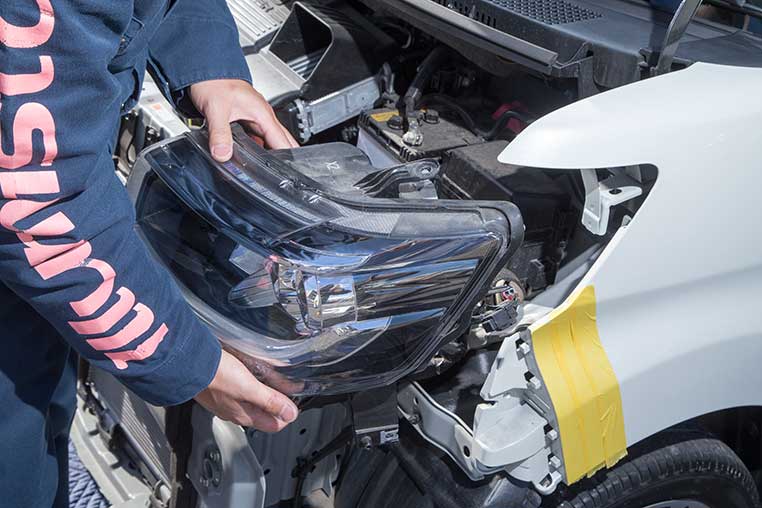

  これで完全にヘッドライトが取り外せましたね。

•

  製作したシーケンシャルウインカーヘッドライト側にも、仕込みが必要ですね。

•

  仕込みって？

•

  シーケンシャルウインカーユニットの電源は、純正ウインカーバルブソケットから取り出すので、そのための下準備ですね。

•

  フムフム。

•

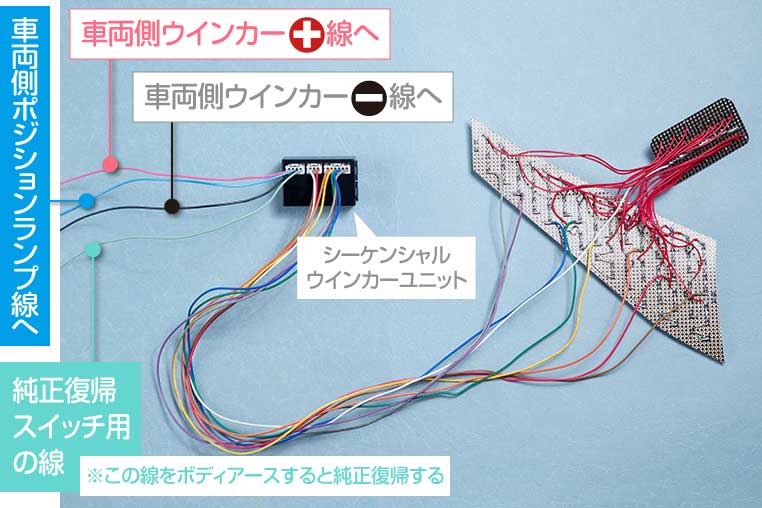

  シーケンシャルウインカーユニットから出ている配線で、ピンク（↓）が車両側のウインカー線から電源を取るための線です。



この企画で使っているのは、エルパラ新作のシーケンシャルウインカーユニット

•

  黒はアースです。このピンクと黒は、T20ウェッジベースを付けておくことで、車両側のバルブソケットからスマートに電源取り出しが可能になります。

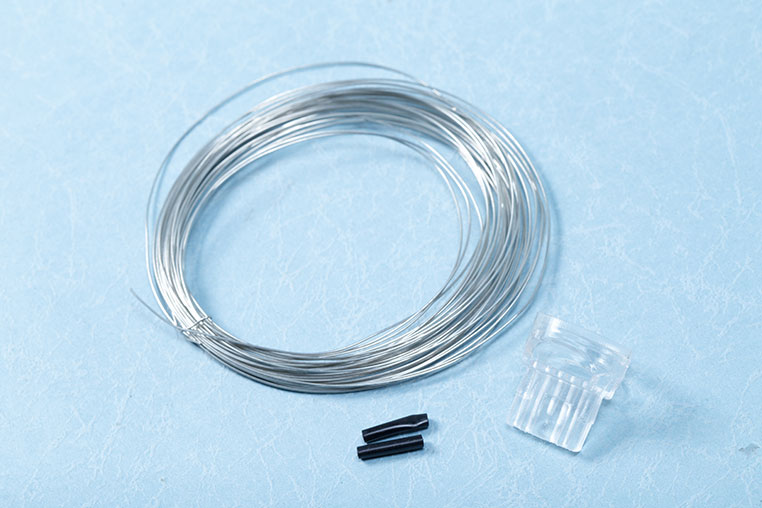

用意するモノ



T20ウェッジベース（ここではショートタイプを使用）のほか、スズメッキ線と細めの収縮チューブを用意。

•

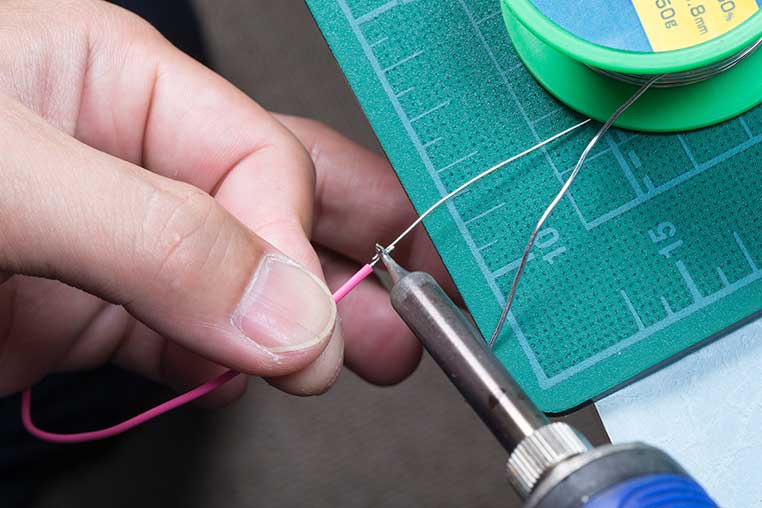

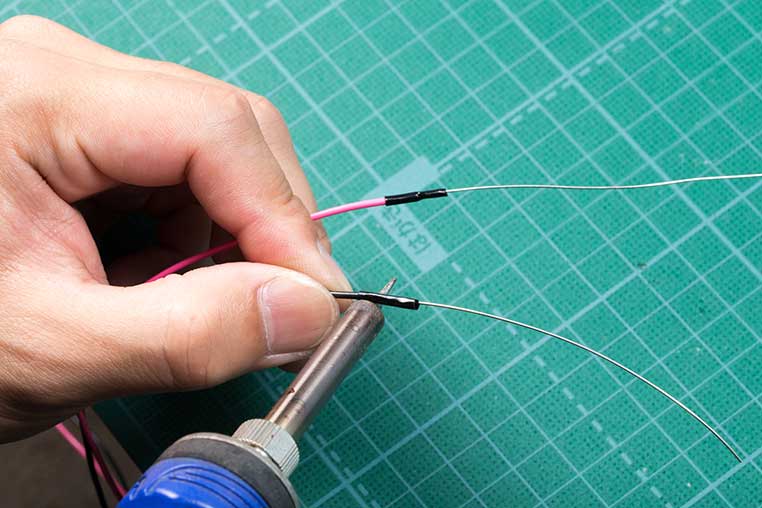

  まずはシーケンシャルウインカーユニットのピンク（電源）と黒（アース）の配線コードの先に、スズメッキ線をハンダでつなぎます。


•

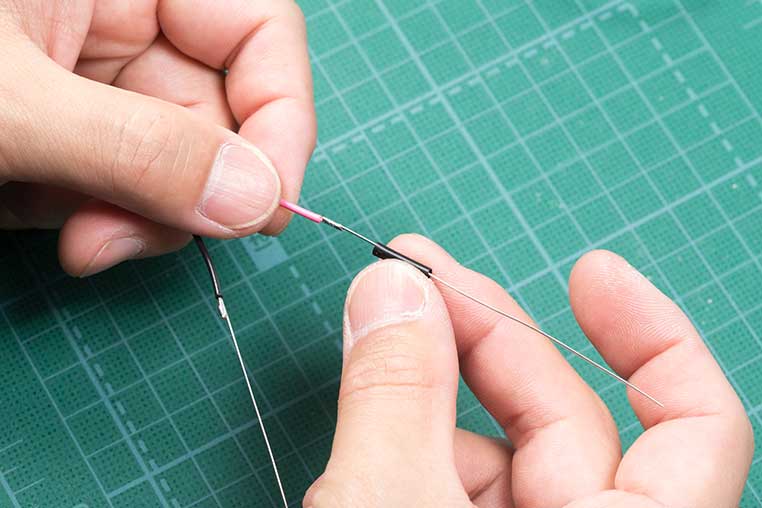

  細めの収縮チューブを切り出して、それぞれの配線に通します。


•

  熱をかけて、ハンダで接続した部分をカバーします。


•

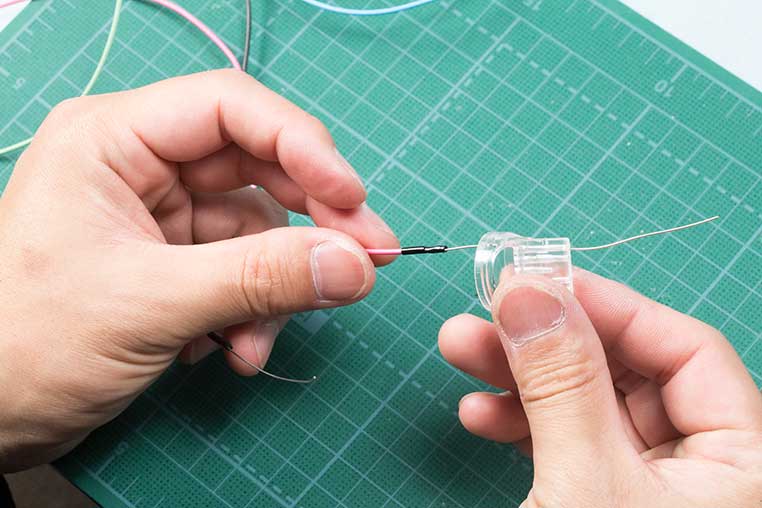

  そしてT20ウェッジベースに通します。


•

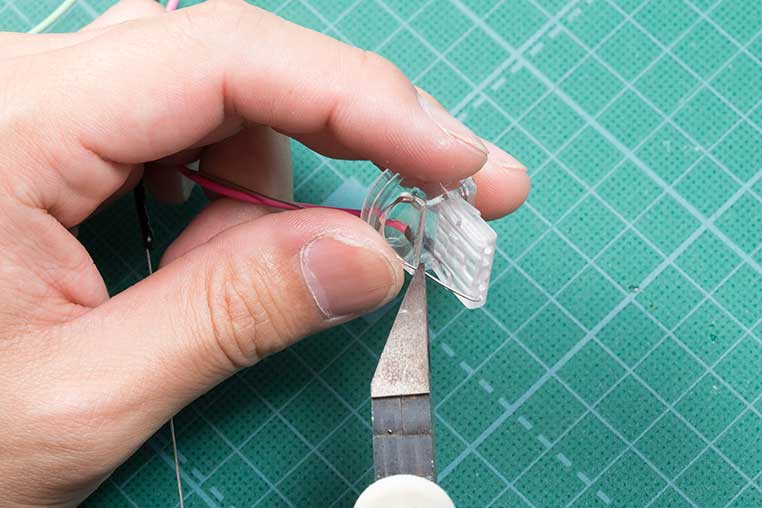

  スズメッキ線を貫通させたのち、折り曲げて（折り返して）側面のミゾにはめます。


•

  余りはカットします。

•

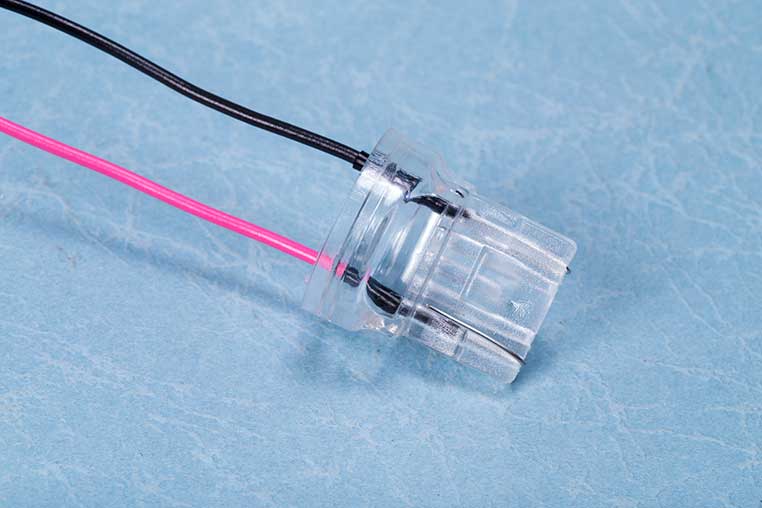

  黒線（マイナス）も同様に処理して終了。ソケットが付きました〜。


•

  なお、この場面で使うスズメッキ線は0.6Φあたりの太めを使うほうが、接触不良が起こりにくくてオススメ。

•

  このベースを、車両側のウインカーソケットにつなげば、シーケンシャルウインカーの電源が取れるんですね〜。

•

  そうなんですが、電球ウインカーをLED化したので、それだけでは足りません。

•

  ムム？

•

  ハイフラ対策をしておかないと。

•

  あ〜。
  そう言えば忘れていた！

•

  ハイフラ防止抵抗の取り付けは、理想は鉄板部分へのネジ留め。でも、そのためにネジ穴を開けるのも抵抗があるでしょうし、もう少し敷居の低い固定方法も紹介します。
