基礎知識まとめ

電装DIYのきほん

電工ペンチの正しい使い方

圧着端子を付けることもできる

  • 中塚

    電工ペンチをよく見ると、ギボシ端子を付ける穴とは別に、違う形の穴もありますよね。

  • イルミ

    ホントだ。ハート形ではない穴もありますね。

  • 中塚

    ここは圧着端子を付けるときに使う穴です。サイズが複数あるのはギボシ端子の穴と同じですので、サイズは端子に合わせます。

  • 土管状の圧着端子も付けられる

    電工ペンチで圧着端子を付けているところ

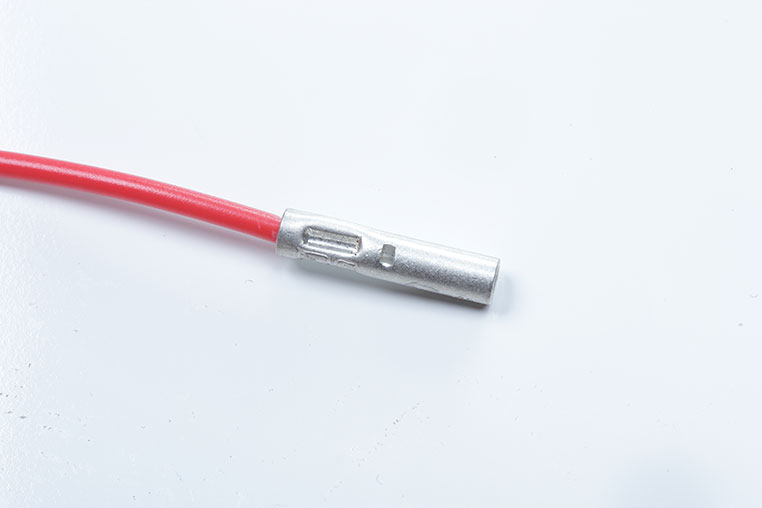

    圧着端子用の穴は点でつぶして圧着する

    圧着端子の場合は点でつぶして圧着している
  • 中塚

    上で使ったのはエーモンの「圧着接続端子」という端子ですが、ギボシ端子と並んでよく登場する接続端子です。

  • イルミ

    こっちの端子は点で押しつぶすカンジですね。

  • 中塚

    そうです。だからギボシ端子とは使う穴が異なるんです。

  • イルミ

    アースでよく使うクワ型端子は?

  • 中塚

    クワ型端子丸型端子はギボシ端子と同じ穴を使います。同じ付け方なので。

  • イルミ

    なるほど。

  • 中塚

    他には、丸型圧着端子というのを付ける穴もあります。

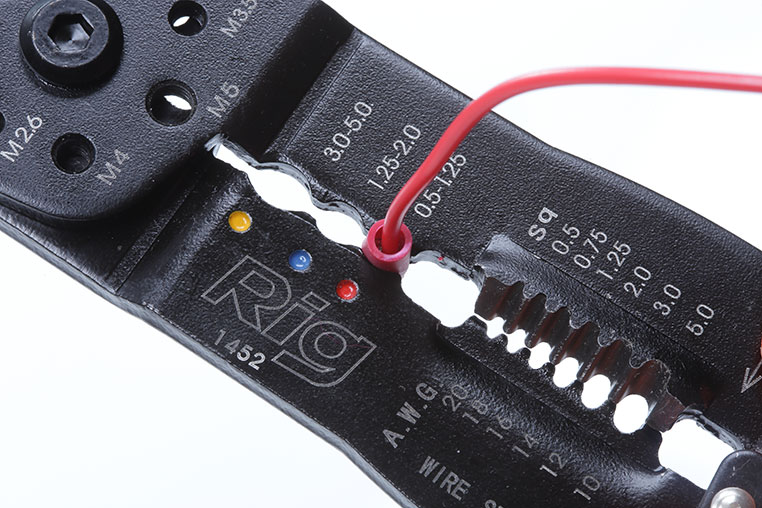

  • 丸型圧着端子用の穴

    エーモンの電工ペンチには丸型圧着端子用の穴もある

    こんなふうに圧着する

    丸型圧着端子を専用の穴で圧着しているところ
  • イルミ

    へぇ〜それぞれの穴に専用の用途があるんですね。

  • 中塚

    そうですね。電工ペンチ1本で、いろいろな端子を付けることができるようになってるわけです。

  • イルミ

    真ん中あたりに、まだ使っていない穴がありますね? M4とかM5って書いてあるやつ。

  • 中塚

    それは端子ではなく、ボルト切断用の穴です。

  • イルミ

    ボルトを切断!? そんなことまでできるんですか!

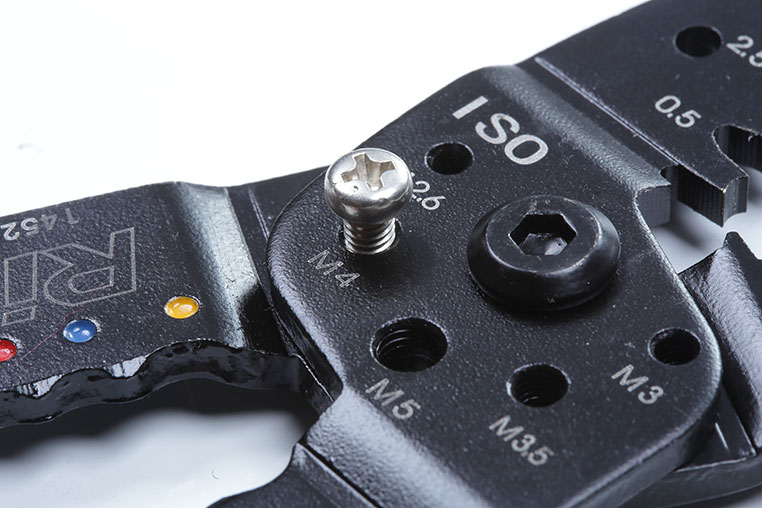

  • ボルト径の合う穴に入れて閉じる

    電工ペンチのボルトカッター部分

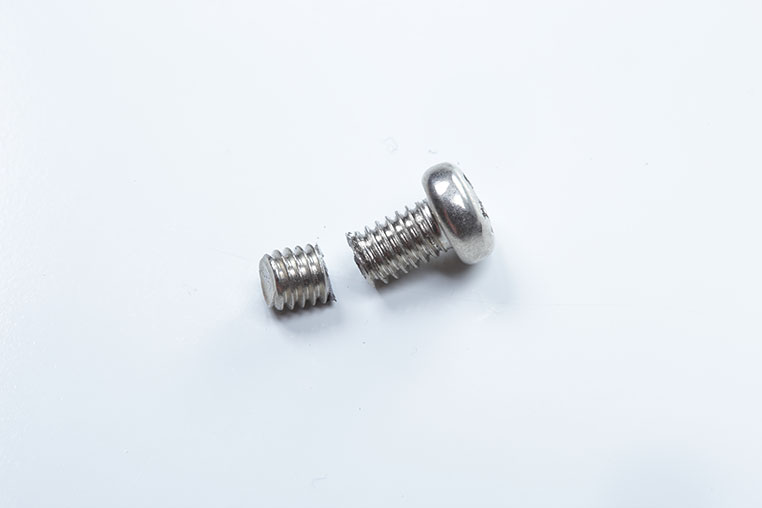

    ボルトのネジ部分を切断できる

    電工ペンチで切断されたボルト
  • 中塚

    ネジが長すぎるといった場合に使えるわけですが……まあ、この機能はあんまり使わないかも知れません。

  • イルミ

    というわけで、決定的に電工ペンチが必要になる用途としてはやはり「ギボシ端子をかしめる」「圧着端子を付ける」が挙げられるわけですね。
