最近のトヨタ系の内張りピン（クリップ）には、注意が必要

最近のトヨタ車の内張りピン（クリップ）は、従来からある丸ピンの他に、種類の違うピンが使われている。これを外す際の注意点。もしも今から内張りを外そうとしているなら、先に読んでおくべき。

•

  最近のトヨタ車の内張りを外す時の注意点について、お話したいと思います。

  ●アドバイザー：DENKUL 岡本研究員

•

  トヨタ車の内張り？

  ●レポーター：イルミちゃん

•

  正確に言うと、トヨタ系の車で最近よく使われている、あるタイプの内張りピン（クリップ）に注意！という話なんですけどね。

•

  内張りピンとは、内張りを固定している部品ですね。

•

  ここではハリアーを例に説明します。バックドアの内張りを外すシーンです。

屋根側の横長パネルの場合



•

  外してみれば分かりますが、内張りのパネルの裏にピンが付いている。それが鉄板の穴に差し込まれることで、固定されています。

•

  だから、引っ張れば取れるんですよね。

•

  そうです。そして内張りが外れると、裏にピンが付いてきます。


•

  これは、従来からある丸ピンの場合の話です。

•

  問題なのは、このピンではないのか。

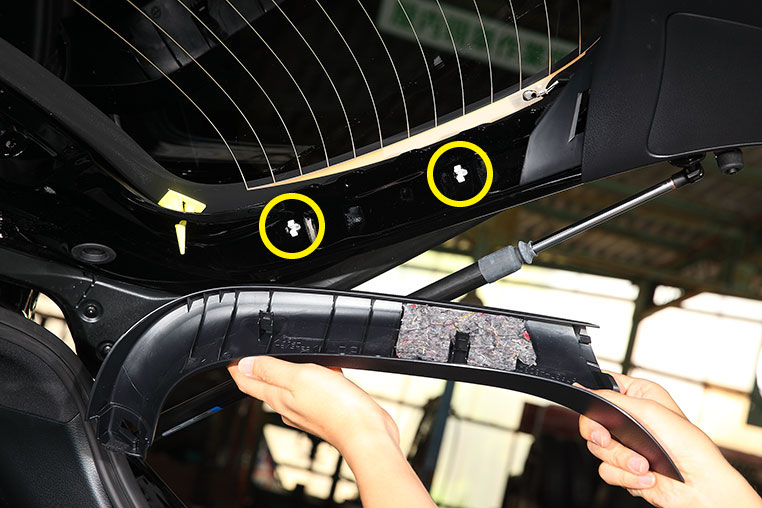

続いて側面の柱状のパネルを外すと……


•

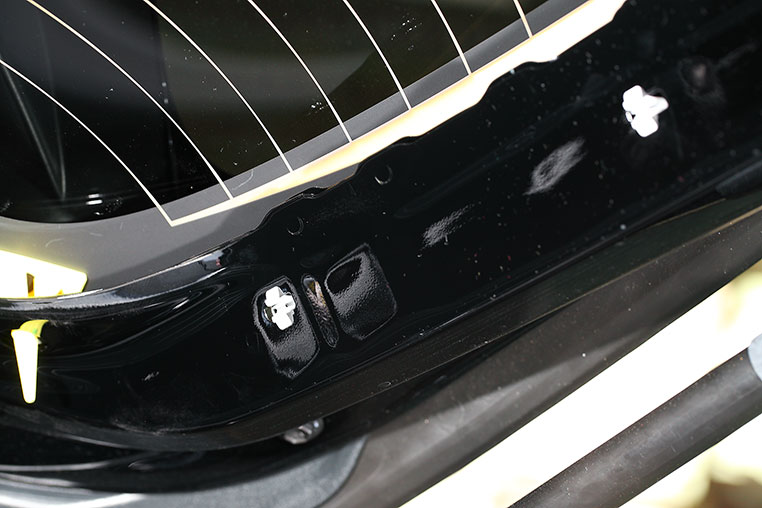

  ピンの種類が違っていて、ピンが車体側の鉄板に残るんですね（↓）


•

  あ、ホントだ。
  いっしょに取れていない。

•

  このことに気づかずに、内張りを鉄板に付け直そうとすると、大変な事態が待っているのです。

•

  ど、どうなるんですか……!?

•

  このピンを鉄板側に残したまま、強引に内張りをハメ込んで、ドンドンと手で叩くと（※）車体の鉄板の中に、ピンが入ってしまうんですよ!! コロコロコロって。

  ※内張り取り付けの仕上げ時は、「ドンドン」と叩いてピンをハメ込む。

•

  なんだ〜。
  そんなことか。

•

  ……ム。
  コトの重大さが分かってませんね！

•

  ？

•

  車内の内張りならピンが落ちても拾えばいいけれど、ドアとかバックパネルの鉄板って、ボックス状になっているんですよ。


•

  こういう箱の中に内張りピンが入り込んでしまったら、なかなか取り出すのは困難なケースが多いです。

•

  確かに。
  なんか、面倒なことになりそう。

•

  ね？
  だから、このピンは要注意なんですよ。

•

  まあ、ピンが鉄板側に残るっていうことは、従来のピンでも時々あることでした。

•

  1個だけピンが内張りに付いていなくて、鉄板側を見たら、残ってましたみたいなパターンですね。

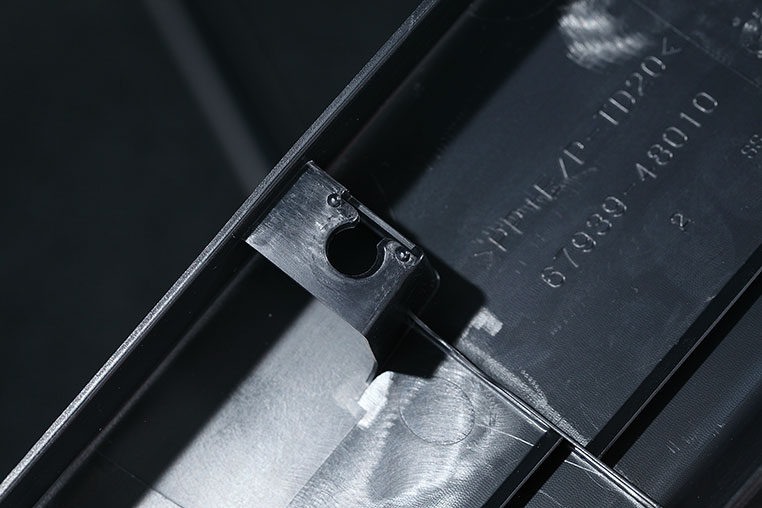

内張りには付いてきていない



鉄板側に残っているのを取る


•

  ただ、従来タイプの丸ピンは、別に残っていることに気づかずに内張りを戻そうとしても、ピンが向こう側に落ちることはありませんでした。

•

  内張りがちゃんと付かないのは、同じですけどね。

•

  でも内張りがうまく付かない時点で、「アレなんかヘンだな〜」と気づいて、その時点でピンを内張りに付け直せばそれで解決です。

•

  今回みたいな、コロコロコロ事件は起きないのか。

•

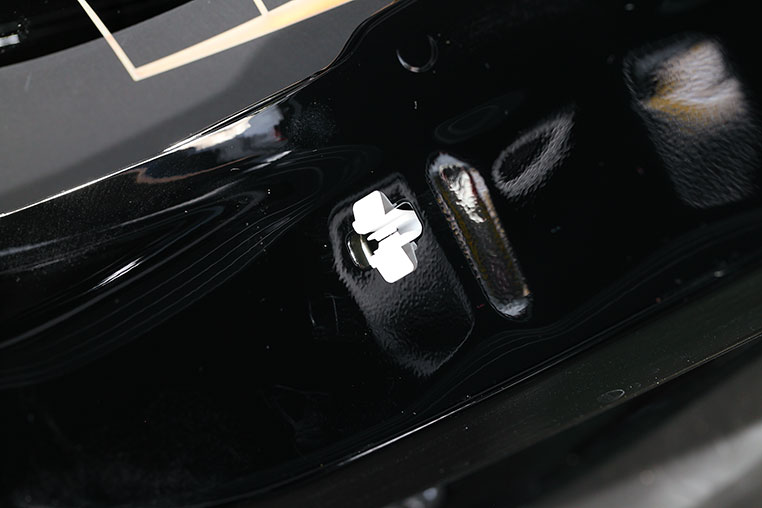

  そうなんです。それが起こるのは、トヨタ車のこのタイプのピン（↓）です。


•

  この内張りピンが使われていたら、必ず鉄板から外しましょう。

•

  で、その外し方にもコツがあるんですよ。

•

  手で持って引っ張るだけでは、取れないの？

•

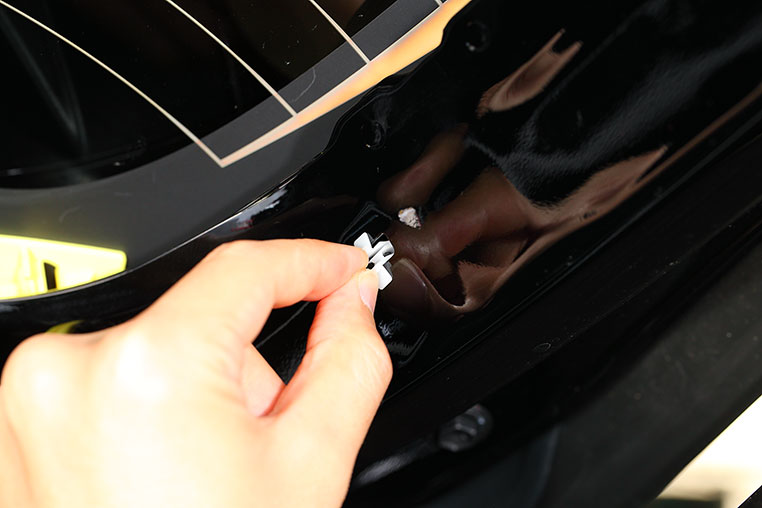

  このピンを、指でこうやって取ろうとするのはNGです。


•

  この取り方だと、すべってピンがクルっと回転してしまったら、鉄板の長穴を通って、向こう側に落ちてしまう可能性があります。

•

  けっきょく落ちました、っていうオチ。

•

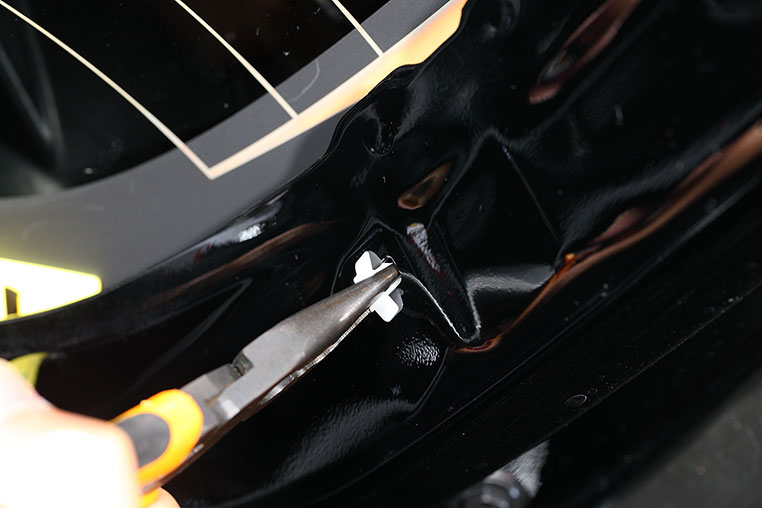

  なのでラジオペンチのような細い工具で、ピン全体をつかんでホールドしつつ、指でツメを押しながら抜きます。

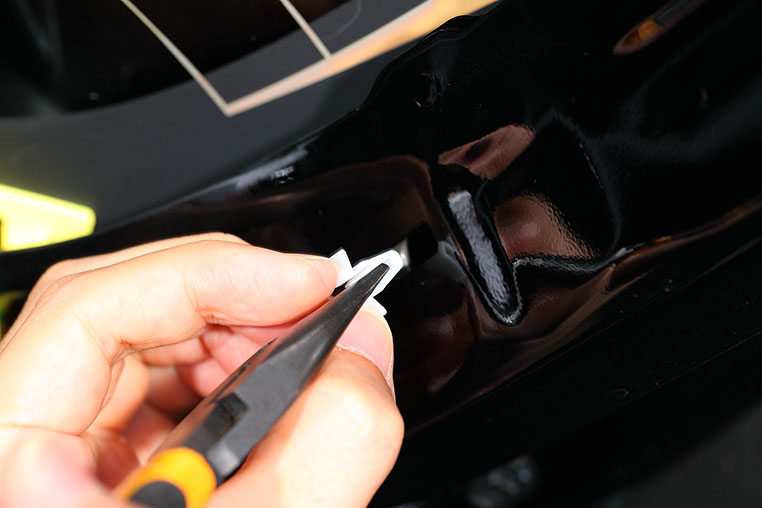

まずラジオペンチで押さえる



同時に指を使ってツメロック解除


•

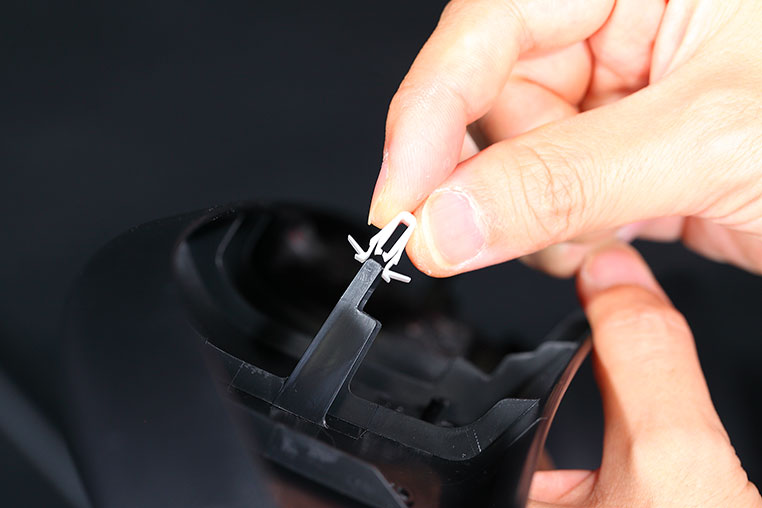

  そして、このピンを、内張り側にセットし直してから、内張りを戻すようにしましょう。


•

  ちょっとした知識で防げる事故ですね。

•

  このピンは、ハリアーの他、最近の例ではC-HRでも使われています。特にバックドア周りでよく出てくるし、ナビ周りのパネルで使われているケースもありますね。
